Настройка d-link dir-300 nru b7 для билайн

Подробная инструкция по самостоятельной настройке WiFi Роутера D-Link DIR-300 ревизии B6. Для работы в сети интернет Билайн.

Прошивка

Для проведения процедуры обновления без нежелательных для потребителя последствий необходимо правильно определить для DIR-300 аппаратную версию или ревизию H/W ver. А также версию программного обеспечения F/W ver. Информация о них доступна на этикетке изделия. Например, ревизия B1, B2, B5, B7. Последняя действующая прошивка производителя находится на его официальном сайте. Для этого надо указать полную информацию об используемой модели DIR-300. Данные доступны в каталоге Firmware в виде архива. Последний по дате выпуск скачивается на компьютер и распаковывается. Файл-инсталлятор имеет расширение .bin.

Установка прошивки

Выбираем режим «Расширенные настройки», находим вкладку «Система», а в ней — раздел «Обновление ПО». На странице раздела находим кнопку «Обзор» и, нажимая на нее, ищем путь к скачанному файлу на ПК. После нахождения искомого кликаем по кнопке «Обновить». По окончании загрузки роутер перезагрузится. После установки новой прошивки ПО от производителя всю процедуру настройки параметров локальной сети DIR-300 приходится проводить заново.

Смена ПО от оператора

В случае приобретения DIR-300 в торговых точках оператора для смены прошивки роутера на оригинальную заводскую вышеописанный способ не подойдет. Дело в том, что Firmware D-LINK имеет файл-установщик с расширением .bin, а «Билайн» способен «читать» только .fwz. В «домашних» условиях используется несколько методов решения проблемы.

В обоих случаях смена ПО начинается с аппаратного сброса кнопкой Reset на корпусе DIR-300 или восстановления заводских настроек через меню роутера. При первом способе ПК в его протоколе сначала назначается сторонний статический IP из диапазона DHCP. Вход в интерфейс роутера осуществляется по адресу 192.168.0.1. После загрузки новой оригинальной прошивки, сохранения ее на компьютере во вкладке «Система» интерфейса DIR-300 выбирается раздел «Обновление ПО». Дальнейшие действия выполняются так, как описано выше.

После перезагрузки роутера надо не забыть вернуть компьютеру в протоколе TCP/IP автоматический режим получения адресов. Второй способ заключается в установке «промежуточной» прошивки. Ее надо искать на сайтах интернета, а затем обновлять ПО до «родного» действующего значения.

В любом случае эти способы обновления являются довольно рискованной затеей.

При неправильном выборе исходных данных или обращении к непроверенному источнику информации можно вывести роутер DIR-300 из строя с последующим возможным его восстановлением в сервисном центре с финансовыми затратами.

Возможные проблемы при настройке Wi-Fi-роутеров

Все возникающие проблемы заключаются в:

  • неисправности аппаратной части настраиваемого оборудования;
  • сбоях в работе его программного обеспечения;
  • устаревших или неправильно выбранных версиях прошивок;
  • ошибках пользователя при проведении настройки по причине его невнимательности или отсутствия должного опыта работы.

В целом настройка роутера DIR-300 удобная и простая. Для самостоятельных действий нужно знать общие правила и особенности провайдера «Билайн», строго следовать представленным в статье пошаговым инструкциям.

Подключение роутера к компьютеру, подготовка к настройке, как прошить роутер и стоит ли это делать

Подключить Wi-Fi роутер D-Link DIR-300 B7 не составляет особого труда: просто подсоедините кабель Билайн к порту Internet на тыльной стороне маршрутизатора, а один из портов LAN соедините кабелем с аналогичным разъемом на компьютере или ноутбуке, с которого будет производиться настройка. Плюс включите питание роутера. Кстати, если Вы не планируете прошивать роутер (об этом далее), то, в принципе, все действия по настройке устройства можно выполнить и по Wi-Fi — с планшета или даже телефона.

Теперь про прошивку D-Link DIR-300 B7: если для некоторых других моделей роутеров D-Link я рекомендую обновление прошивки, то роутера данной модификации, как правило, обычно исправно работают и без этого процесса. Таким образом, Вы можете выполнить все настройки роутера и обратиться к методу обновления прошивки только в случае появления каких-либо проблем, таких как:

  • Частые самопроизвольные разрывы соединения, «вылечить» которые помогает только перезагрузка роутера.
  • Низкая скорость Интернета по Wi-Fi, роутер «режет» скорость.
  • Другие проблемы неясного происхождения.

О том, как обновить ПО роутера подробно написано здесь: Прошивка D-Link DIR-300 NRU B7

Также, перед тем как приступить к настройке, я рекомендую проверить параметры подключения по локальной сети — в настройках IP адреса и DNS должно быть выставлено «Получать автоматически».  Подробнее: Проверка параметров LAN

Предпоследнее: если Вы уже пробовали настроить свой DIR-300 B7, но у Вас это не получилось, прежде чем продолжать сбросьте маршрутизатор на заводские настройки. Для этого, при включенном питании роутера, нажмите и удерживайте 10-15 секунд кнопку Reset с обратной его стороны, после чего отпустите ее. Еще секунд 30 займет перезагрузка роутера с заводскими настройками.

И последнее: перед настройкой разорвите соединение Билайн на компьютере, которое Вы используете для доступа в Интернет. И не подключайте в дальнейшем — после настройки роутер сам будет устанавливать это подключение и уже после этого раздавать его по локальной и беспроводной Wi-Fi сети всем устройствам. В противном случае, если не отключить данное соединение, у Вас возникнет вопрос о том, почему на компьютере интернет есть, а по Wi-Fi подключается, но без доступа к Интернету. А я очень устал отвечать на этот вопрос.

Как настроить подключение

Суть настройки роутеров, в том числе и D-Link DIR-300 состоит в том, чтобы подключение к Интернет инициализировал сам роутер, раздавая его всем остальным подключенным устройствам. Настройки этого соединения в интерфейсе роутера и являются основным необходимым действием.

Следует также отметить, что при настройке роутера, а также после нее, используемое ранее соединение на компьютере больше не следует подключать. Т.е. если раньше на компьютере Вы запускали подключение Билайн, Ростелеком, Аист, ТТК, Дом.ру или какое-либо другое, то теперь этого делать не нужно, в противном случае, т.к. соединение уже установлено непосредственно компьютером, роутер, скорее всего, не сможет его установить (в некоторых случаях бывает возможной работа нескольких параллельных подключений, но для большинства тарифов домашнего интернета — нет).

Расширенные настройки D-Link DIR-300

Перейдем к настройке подключения. На главной странице настроек роутера внизу нажмите «Расширенные настройки», после чего на вкладке «Сеть» выберите «WAN» и нажмите «Добавить» внизу страницы, на которой будет отображаться одно соединение с динамическим IP адресом.

Теперь наша задача — правильно заполнить все поля правильно, при этом правильность определяется тем, какой тип соединения использует Ваш провайдер:

  • Онлайм — Динамический IP, т.е. Вам даже не нужно ничего настраивать в соединении, единственное, о чем стоит позаботиться — пароль на Wi-Fi, речь о котором пойдет ниже
  • Билайн — L2TP + Динамический IP
  • Interzet — Статический IP
  • Ростелеком, Домолинк, ТТК, Дом.ру — PPPoE
  • Аист — PPTP + Динамический IP

Информацию о том, какой тип соединения использует Ваш интернет-провайдер можно легко найти на официальном сайте или же посмотреть свойства соединения, которое использовалось на компьютере для доступа в Интернет.

В большинстве случаев, все, что нужно заполнить помимо типа соединения — это логин и пароль, которые Вы получили от поставщика услуг, а также адрес VPN сервера для провайдеров, использующих PPTP или L2TP соединение.

После этого нажимаем «Сохранить». И оказываемся на странице с только что созданным соединением, которое, как нам показывают, «разорвано». Также сверху справа Вы увидите индикатор, сообщающий нам о том, что настройки роутера были изменены и теперь их необходимо сохранить (второй раз). Следует сделать это — в противном случае, после перезагрузки роутера или при отключении питания все настройки сбросятся. Обновите страницу со списком соединений. Если Вы все настроили правильно, не перепутав пароль или тип подключения, оно загорится зеленым, а Интернет станет доступен. Можно переходить к настройке беспроводной сети Wi-Fi.

Настройка беспроводной Wi-Fi-сети

Нажимаем трафарет «Расширенные настройки» в нижней части главной страницы, находим вкладку Wi-Fi. Далее переходим к разделу «Основные настройки». В нем прописываем имя сети роутера DIR-300, благодаря которому будем находить ее в списке доступных. Затем определяем регион: Россия, а режим – 11bgn mixed, номер рабочего канала и его ширину – «Авто». Ставим маркеры в клетках разрешения беспроводного вещания с сохранением имени DIR-300. Сохраняем введенные значения.
Переходим в раздел «Безопасность». Там задаем параметры аутентификации: WPA/WPA2-PSK, тип шифрования – AES, а также индивидуальный ключ (надежный пароль на wi fi). Нажимаем «Сохранить».

Настройки вступают в силу после перезагрузки DIR-300 путем его отключения и повторной активации через минуту. Перезагрузку проводят по следующему пути: «Система» – «Системные инструменты» – «Перезагрузка».

Настройка маршрутизатора DIR 300 NRU B7 (PPPoE)

  1. Открываем любой интернет-браузер и прописываем в адресной строке 192.168.0.1 или 192.168.1.1. Для того чтобы выйти на настройки маршрутизатора вводим в первое поле Имя пользователя: admin , поле Пароль: (оставляем пустым или если не заходит на настройки пропишем пароль admin.)
  2. Нажимаем кнопку ВХОД.
  3. Далее мы увидим сообщение «Сейчас установлен пароль по умолчанию. В целях безопасности Вам рекомендуется сменить пароль». Вы можете написать новый пароль для доступа на web-интерфейс. Нажимаем кнопку Сохранить.
  4. Отрывается окно вводим Имя пользователя admin, Пароль тот, который установили.
  5. Входим на главную страницу web-интерфейса, выбираем Настроить вручную.
  6. Вверху выбираем вкладку Сеть.
  7. Нажимаем кнопку Добавить для добавления нового соединения.
  8. Выходим в раздел Главных настройки:
  • Выбираем Тип соединения — PPPoE
  • Разрешить — ставим галочку
  • Направление — WAN
  • MTU — 1500
  • MAC — при использовании вашим провайдером привязки по mac-адресу пропишите мак-адрес сетевого адаптера

Переходим в раздел настройки PPP.

  • В поле Имя пользователя прописываем логин, предоставленный провайдером в сети (3).
  • В поле Пароль прописываем пароль, предоставленный провайдером сети, а так же подтверждение пароля (4).
  • Если в сети провайдера есть привязка по MAC адресу, нажимаем Клонирование MAC-адреса.

Переходим в меню Разное. Ставим галочку напротив NAT и Сетевой экран и нажимаем в правом нижнем углу кнопку Сохранить.

В центре мы видим таблицу, в которой отображается настроенное наше соединение.
Ставим точку на нашем соединении в столбце Шлюз по умолчанию и нажимаем справа внизу кнопку Сохранить.
На этом настройка соединения завершена.

Настройка соединения в DIR-300 rev. B7

Первым шагом для настройки L2TP (по этому протоколу работает Билайн) на D-Link DIR-300 является запуск Вашего любимого интернет браузера (Internet Explorer, Google Chrome, Mozilla Firefox, Safari на Mac OS X и т.д.) и переход на адрес 192.168.0.1 (вводим этот адрес в адресную строку браузера и нажимаем enter). В результате мы должны увидеть запрос логина и пароля для входа в админку роутера DIR-300 B7.

Логин и пароль для DIR-300 rev. B7

Стандартный логин для входа — admin, пароль — такой же. Если они почему-то не подходят, то, возможно Вы или кто-то другой их изменили. В этом случае можно сбросить роутер к заводским настройкам. Для этого нажмите и удерживайте чем-нибудь тонким (я использую зубочистку) в течение 5 секунд кнопку RESET на обратной стороне роутера. А потом повторите первый шаг.

После ввода логина и пароля мы попадем в меню настроек роутера D-Link DIR-300 rev. B7. (К сожалению, у меня нет физического доступа к этому роутеру, поэтому на скриншотах — админка предыдущей ревизии. Каких-то отличий в интерфейсе и процессе настройки нет.)

D-Link DIR-300 rev. B7 — панель администрирования

Здесь нам необходимо выбрать «Настроить вручную», после чего Вы увидите страницу, на которой будет отображена модель Вашего Wi-Fi роутера, версия прошивки и другая информация.

Информация о роутере DIR-300 B7

В верхнем меню выбираем «Сеть» и попадаем на список соединений WAN.

Соединения WAN

В изображении выше этот список пустой. У Вас же, если Вы только что приобрели роутер, там будет одно соединение. Не обращаем на него внимания (оно исчезнет после следующего шага) и нажимаем «Добавить» слева внизу.

Настройка L2TP соединения в D-Link DIR-300 NRU rev. B7

В поле «Тип соединения» необходимо выбрать «L2TP + Динамический IP». Затем вместо стандартного имени соединения можно ввести любое другое (например у меня — beeline), в поле «Имя пользователя» вводим Ваш логин от интернета Билайн, в поля пароль и подтверждение пароля — соответственно, билайновский пароль. Адрес VPN сервера для Билайн — tp.internet.beeline.ru. Ставим галочку Keep Alive и нажимаем «Сохранить». На следующей странице, где будет отображено только что созданное соединение, нам вновь предложат сохранить конфигурацию. Сохраняем.

Теперь, если все операции выше были выполнены правильно, если Вы не ошиблись при вводе параметров соединения, то при переходе на вкладку «Статус», вы должны увидеть следующую радостную картину:

DIR-300 B7 — радостная картина

Если все три соединения активны, то это говорит о том, что самое основное для настройки D-Link DIR-300 NRU rev. B7 мы успешно выполнили, и можем переходить к следующему шагу.

Что нужно, чтобы работало ТВ от Билайн

y http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>le=»text-align: justify;»>Для того, чтобы заработало IPTV от Beeline, переходим на первую страницу настроек DIR-300 NRU rev. B7 (для этого можно нажать логотип D-Link в левом верхнем углу) и выбираем «Настроить IPTV»

Настройка IPTV D-Link DIR-300 NRU rev. B7

Далее все просто: выбираем тот порт, куда будет подключена телевизионная приставка Билайн. Нажимаем изменить. И не забываем подключить телеприставку к указанному порту.

На этом, пожалуй, все. Если будут вопросы — пишите в комментарии, постараюсь ответить всем.

А вдруг и это будет интересно:

Настройка роутера D-Link DIR-300 NRU для Билайн на прошивке 1.2.94

30.07.2013

Роутеры и модемы

Инструкция как настроить роутер D-Link DIR-300 NRU для Билайн на прошивках серии 1.2.ХХ

Чтобы попасть в веб-интерфейс роутера, надо открыть браузер(напр. Internet Explorer), в строке адреса набрать адрес маршрутизатора (192.168.0.1). Выглядеть это будет вот так: http://192.168.0.1.
Роутер спросит Имя пользователя — вводим admin, а поле пароля оставляем пустым. Само собой, при условии, что роутер из коробки на заводских настройках.

Если не пустит — попробуйте в строку пароля ввести admin.
В целях безопасности рекомендую сразу сменить пароль.

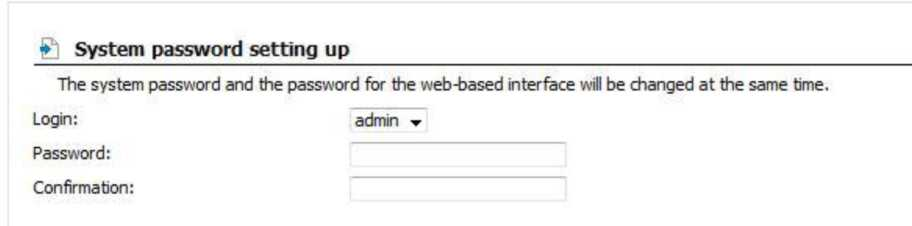

Для этого заходим во вкладку Система и выбрать меню Пароль администратора.

В поле Пароль (New Password) введим новый пароль, а в поле Подтверждение (Confirmation) повторяем новый пароль ещё раз. Сохраняем настройки.

Настройка роутера DIR-300 NRU B5 для Билайн

При подключении роутера DIR-300 NRU B5  к Билайн необходимо использовать протокол L2TP. Чтобы его настроить переходим в раздел Сеть ->Соединение:

Нажимаем кнопку Добавить. Откроется меню создания нового интерфейса WAN:

Тип соединения — L2TP
Имя сервиса — tp.internet.beeline.ruPPP имя пользователя— Ваш логин из договора. В Билайне обычно это номер договора.Пароль — Ваш пароль.Подтверждение пароля — повтор пароля.Шифрование — Без шифрования.
Более ничего не трогаем и сохраняем настройки кнопкой Сохранить.

Настройка Wi-Fi на DIR-300 NRU

Для настройки Wi-Fi на роутере D-Link DIR-300 NRU B5 зайходим во вкладку Wi-Fi , меню Основные настройки:

В поле SSID надо ввести имя беспроводной сети. Например Moi_WiFi. В 99% случаев больше ничего делать не надо, нажимаем кнопку Сохранить и переходим в меню Настройка безопасности:

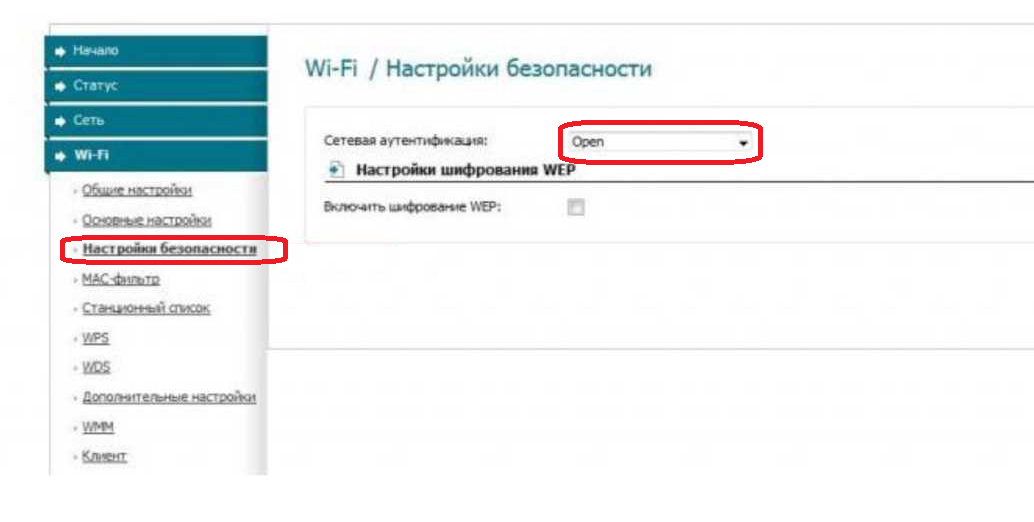

В списке Сетевая аутентификация вместо Open выбираем метод WPA-PSK/SPA2-PSK Mixed:

После этого, нужно ввести ключ шифрования PSK — это и есть так называемый пароль на сеть WiFi — любые 8 символов — буквы или цифры. Нажимаем Сохранить.

В завершении настройки не забудьте перезагрузить роутер с новыми настройками.

Если у Вас DIR-300 с другой версией прошивки, посмотрите эти статьи:

Как настроить dir-300 nru на 1.3.xКак настроить dir-300 nru для Билайн на 1.4.x

D-Link, dir-300 nru, dir-300 билайн, wifi на dir-300, настройка роутера

Настройка WI-FI соединения DIR-300 NRU B7

Вообще, беспроводным соединением Wi-Fi можно пользоваться сразу после включения роутера в сеть, но в большинстве случаев полезным бывает настроить некоторые его параметры, в частности, установить пароль на Wi-Fi точку доступа с тем, чтобы соседи не пользовались Вашим Интернетом. Даже, если Вам не жалко, это может повлиять на скорость работы сети, а «тормоза» при работе в сети Интернет, скорее всего не будут Вам приятны. Заходим во вкладку Wi-Fi, основные настройки. Здесь можно задать имя точки доступа (SSID), оно может быть любым, желательно использовать латиницу. После того, как это сделано, нажимаем изменить.

Настройки WiFi — SSID

Теперь заходим во вкладку «Настройки безопасности». Здесь следует выбрать тип сетевой аутентификации (предпочтительно WPA2-PSK, как на картинке) и задать пароль на Вашу точку доступа WiFi — буквы и цифры, не менее 8. Нажимаем «Изменить». Готово. Теперь можно подключаться к точке доступа Wi-Fi с любого устройства, оборудованного соответствующим модулем связи — будь то ноутбук, смартфон, планшет или Smart TV.UPD: если не работает, попробуйте изменить адрес LAN маршрутизатора на 192.168.1.1 в настройки — сеть — LAN

Прошивка DIR-300

Прежде всего, немного о том, почему лучше сделать обновление прошивки роутера, чем не делать этого:

  • Купленный Вами в магазине роутер DIR-300, с огромной вероятностью имеет одну из первых версий прошивок. Производитель, в нашем случае это D-Link, регулярно выпускает новые версии, в которых исправляются различные ошибки, сказывающиеся на работе устройства (разрывы соединения, роутер режет скорость, сбиваются настройки). Поэтому, обновив прошивку перед настройкой роутера, Вы сможете избежать многих проблем.
  • Сама прошивка роутера не представляет особых сложностей и доступна любому, даже «чайнику». Главное, чтобы было нормальное руководство. Перед Вами именно такое.

Первый шаг (при условии, что роутер уже подключен) — запустить любой Интернет-браузер на компьютере и ввести в адресную строку следующий адрес: 192.168.0.1, после чего нажать Enter.

У Вас попросят ввести имя пользователя и пароль. Стандартные логин и пароль для всех D-Link DIR-300 — admin (т.е. в оба поля пишем одно и то же — admin). После входа, Вас попросят сменить используемый по умолчанию пароль в целях безопасности. Сделайте это, чтобы никто посторонний не мог изменять настройки Вашего беспроводного маршрутизатора.

Следующее, что Вы увидите — интерфейс настройки роутера, который, в зависимости от аппаратной ревизии и текущей прошивки может иметь различный внешний вид.

В данной инструкции не рассматривается настройка DIR-300 B1-B3 (они совсем уж старые и их владельцы, как правило, уже научились их настраивать). Поэтому рассмотрим, как обновить прошивку в последних двух вариантах.

  1. Для прошивок 1.3 следует зайти в «Настроить вручную», выбрать вкладку «Система», а уже в ней — обновление ПО. Затем следует нажать «Обзор», указать путь к файлу новой прошивки (как скачать новую прошивку было описано ранее)
  2. Для прошивок 1.4 нужно выбрать пункт «Расширенные настройки», затем на вкладке «Система» нажать стрелку вправо (там изображенную), выбрать пункт Обновление ПО, после чего нажать «Обзор» и указать путь к файлу новой прошивки.
  3. Нажать кнопку «Обновить»

После этого остается лишь дождаться окончания процесса прошивки роутера.

Настройка PPTP или L2TP соединения Билайн для D-Link DIR-300 NRU B6

2.1 Прежде всего, для того чтобы избежать дальнейших недоумений по поводу того, «почему роутер не работает», желательно убедиться что в настройках подключения по локальной сети не указаны статичные IP-адрес и адреса DNS сервера. Для этого в Windows XP заходим в пуск -> панель управления -> сетевые подключения; в Windows 7 — пуск -> панель управления -> центр управления сетями и общим доступом -> слева выбираем «параметры адаптера». Далее одинаково для обеих операционных систем — кликаем правой клавишей мыши по активному соединению по локальной сети, нажимаем «свойства» и проверяем свойства протокола IPv4, они должны выглядеть следующим образом:

свойства IPv4 (нажмите для увеличения)

2.2 Если все именно так, как на картинке, то переходим непосредственно к администрированию нашего роутера. Для этого запустите любой интернет-браузер (программу, с помощью которой Вы просматриваете интернет-страницы) и в адресной строке введите: 192.168.0.1, нажмите Enter. Вы должны попасть на страницу с запросом логина и пароля, в верхней части формы для ввода этих данных также указана версия прошивки Вашего роутера — эта инструкция для DIR-300NRU rev.B6 для работы с провайдером Билайн.

Запрос логина и пароля DIR-300NRU

В обоих полях вводим: admin (это стандартные логин и пароль для этого WiFi роутера, они указаны на наклейке на его нижней стороне. Если по какой-то причине они не подошли, можете попробовать пароли 1234, pass и пустое поле пароля. Если и это не помогло, то, возможно, они были кем-то изменены. В этом случае, сбросьте роутер на заводские настройки, для этого удерживайте в течение 5-10 секунд кнопку RESET на задней панели DIR-300, отпустите её и подождите около минуты, пока устройство перезагрузится. После этого вновь зайдите на 192.168.0.1 и введите стандартные логин и пароль).

2.3 Если все было выполнено верно, то мы должны увидеть следующую странцу:

Начальный экран настройки (нажмите, если нужно увеличить)

Начало настройки (нажмите для увеличения)

Соединения wi-fi роутера

Настройка WAN для Билайн (нажмите, чтобы увидеть в полном размере)

В этом окне необходимо выбрать тип WAN-соединения. Для интернет-провайдера билайн доступны два типа: PPTP+Динамический IP, L2TP+Динамический IP. Можете выбрать любой. UPD: нет. не любой, в некоторых городах работает только L2TP Принципиальной разницы между ними нет. Однако, настройки будут отличаться: для PPTP адрес VPN сервера будет vpn.internet.beeline.ru (как на картинке), для L2TP — tp.internet.beeline.ru. Вводим в соответствующие поля имя пользователя и пароль, выданные Билайн для доступа в интернет, а также подтверждение пароля. Отмечаем галочки «соединяться автоматически» и «Keep Alive». Остальные параметры изменять не нужно. Нажимаем «сохранить».

Сохранение нового соединения

Ещё раз нажимаем «сохранить», после чего соединение произойдет автоматически и, перейдя на вкладку «Статус» wifi роутера, мы должны увидеть следующую картину:

Все соединения активны

Если у Вас все так, как на изображении, то доступ в интернет уже должен иметься. На всякий случай, для тех, кто впервые сталкивается с вайфай роутерами — при его использовании Вам больше не нужно использовать какое-либо соединение (Билайн, VPN-соединение) на Вашем компьютере, его подключением теперь занимается роутер.

Настройка роутера D-Link DIR-300 для Beeline

Настраивать роутер D-Link DIR-300 удобно и просто. Для этого нужно знать общие правила настройки роутеров компании D-Link и особенности провайдера, который предоставляет вам подключение к интернету. Рассмотрим, как проходит настройка данного маршрутизатора для сети Beeline.

Изначально компания Beeline использовала такие типы подключения беспроводного интернета, как PPTP или PPoE. В настоящее время используется тип L2TP, который значительно уменьшает нагрузку на оборудование. Это положительно сказывается на работе домашнего интернета.

Итак, начинаем настройку роутера D-Link DIR-300 для Beeline. Прежде всего, нужно задать правильные настройки сетевой карты. Мы должны установить автоматическое получение IP-адреса. Если на вашем компьютере установлена операционная система Windows XP, заходим в меню «Пуск», выбираем «Панель управления» и ищем значок «Сетевые подключения». Щелкаем по нему правой кнопкой мыши и нажимаем на «Свойства». Вы увидите список, в котором нужно выбрать пункт «Протоколы интернета TCP/IP».

Жмем на кнопку «Свойства» и проверяем, какие пункты отмечены точкой. Нам нужно, чтобы были отмечены все фразы, которые заканчиваются словом «Автоматически».

Если вы – пользователь Windows 7, заходим в меню «Пуск», переходим в «Панель управления», выбираем «Сеть и Интернет», а затем – «Центр управления сетями и общим доступом». В левом столбце находим пункт «Изменение параметров адаптера». Щелкаем по нему правой кнопкой мыши и выбираем «Свойства». Открываем двойным щелчком пункт «Протоколы интернета версия 4 (TCP/IPv4) и устанавливаем точки напротив фраз, в конце которых стоит слово «Автоматически».

После того, как мы произвели настройки, можно приступать непосредственно к подключению роутера. Вставляем кабель провайдера в порт «Internet», а короткий провод – в один из четырех LAN-портов. Другой конец провода устанавливаем в сетевую карту компьютера.

Следующий этап – авторизация. Запускаем на своем компьютере любой интернет-браузер и прописываем в адресной строке IP-адрес роутера. По умолчанию – 192.168.0.1. Появляется окно авторизации. В полях «Имя пользователя» и «Пароль» пишем «admin» и «admin», затем нажимаем «Вход».

Вы попадете в окно настройки роутера. Рекомендуем настраивать роутер самостоятельно, не выбирать автоматические настройки. Для этого кликнем на пункт «Расширенные настройки», расположенный в нижней части окна.

Откроется новое окно, в котором нужно выбрать пункт «WAN». Нажав на кнопку «Добавить», вы попадете на страницу создания нового подключения.

Там вам нужно будет ввести данные, необходимые для настройки подключения Beeline.

В выпадающем списке «Тип соединения» выбираем вариант «L2TP + Динамический IP». Как упоминалось выше, именно L2TP в данный момент использует компания Beeline.

Затем заполняем поля «Имя пользователя» и «Пароль». Туда нужно ввести данные, полученные от провайдера. Обычно они указываются в договоре о подключении к интернету. Если вы потеряли копию договора, позвоните в службу технической поддержки компании Beeline и уточните свои данные.

И, наконец, в графе «Адрес VPN-сервера» вводим «tp.internet.beeline.ru». Затем нажимаем кнопку «Изменить», чтобы сохранить новые настройки интернет-подключения.

Следующий этап – настройка wi-fi. Возвращаемся в меню «Расширенные настройки» и в разделе «Wi-Fi» находим пункт «Основные настройки». В поле «SSID» необходимо указать имя новой сети. Вы можете выбрать любое имя по своему желанию. Вводим имя и нажимаем кнопку «Изменить».

Вновь возвращаемся обратно и выбираем пункт «Настройки безопасности». Тут нужно указать пароль подключения к wi-fi. Заполняем поля «Сетевая аутентификация» и «Ключ шифрования PSK». Выбираем тип аутентификации – «WPA-PSK2» и вводим ключ (минимальное количество символов – 8).

На этом настройка роутера D-Link DIR-300 для Beeline завершена. А вот и видео на данную тему:

Просмотров сегодня: 127

Перед тем, как настроить роутер

Прежде чем подключать роутер и начинать его настраивать, я рекомендую проделать несколько операций. Стоит отметить, что применимы они лишь в том случае, если настройку роутера Вы будете производить с компьютера или ноутбука, к которому можно подключить роутер сетевым кабелем. Роутер можно настроить даже если у Вас и нет компьютера — с помощью планшета или смартфона, но в этом случае описанные в этом разделе операции неприменимы.

Загрузка новой прошивки D-Link DIR-300

Первое, что следует сделать — загрузить файл последней версии прошивки для Вашей модели роутера. Да, в процессе мы займемся установкой новой прошивки на D-Link DIR-300 — не пугайтесь, это совсем не сложная задача. Как загрузить прошивку:

  1. В зависимости от Вашей модели маршрутизатора, пройдите в папку: pub — router — DIR-300NRU (DIR-300A_C1 для A/C1) — Firmware. В этой папке будет находиться один единственный файл с расширением .bin. Он и является файлом последней прошивки для имеющейся ревизии DIR-300/DIR-300NRU.
  2. Загрузите этот файл себе на компьютер и запомните, куда именно Вы его загрузили.

Последняя прошивка для DIR-300 NRU B7

Проверка параметров LAN на компьютере

Второй шаг, который следует выполнить — заглянуть в настройки подключения по локальной сети на Вашем компьютере. Для того, чтобы это сделать:

  • В Windows 7 и Windows 8 зайдите в Панель управления — Центр управления сетями и общим доступом — Изменение параметров адаптера (в меню справа) — щелкните правой клавишей мыши по значку «Подключение по локальной сети» и нажмите «Свойства», перейдите к третьему пункту.

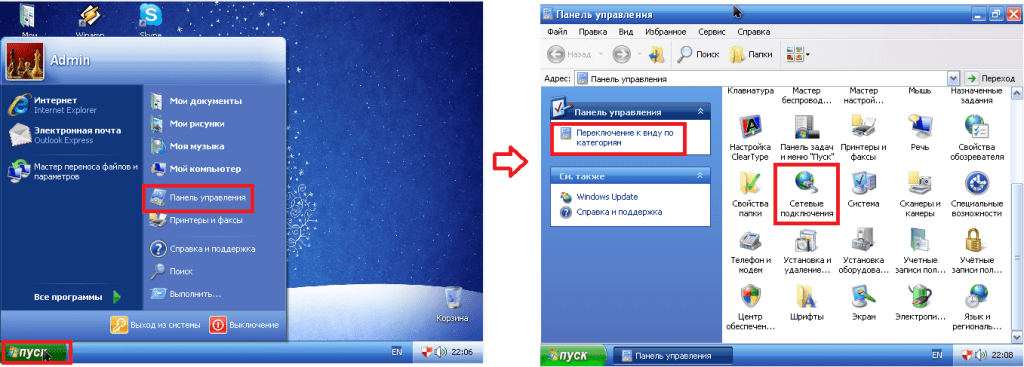

  • В Windows XP зайдите в Панель управления — Сетевые подключения, кликните правой кнопкой мыши по значку «Подключение по локальной сети», нажмите «Свойства» в контекстном меню, перейдите к следующему пункту.
  • В появившемся окне в списке компонентов, используемых подключением, выберите «Протокол Интернета версии 4 TCP/IPv4» и нажмите кнопку «Свойства».
  • Убедитесь, что параметры подключения установлены в «Получать IP адрес автоматически» и «Получать адреса DNS серверов автоматически». Если это не так, то установите нужные параметры. Следует отметить, что если Вашим провайдером (например, Interzet) используется подключение типа «Статический IP», и все поля в данном окне заполнены значениями (IP-адрес, маска подсети, основной шлюз и DNS), то запишите куда-либо эти значения, они пригодятся в дальнейшем.

Параметры LAN для настройки DIR-300

Настройка IP-TV

Вариант 1. Выделяем порт для приставки без указания VLAN ID

Таким образом настраивается цифровое телевидение Билайн, Дом.Ру, ТТК и некоторые филиалы Ростелекома. Этот способ наиболее прост. Выбираем в меню раздел Начало — Мастер настройки IPTV. В открывшемся окне кликаем на порт, в который будет подключена ТВ-приставка — он будет помечен зеленым цветом. Как правило, для этого используется 4-й LAN-порт. Нажимаем на кнопку «Сохранить». Теперь можно подключать приставку в 4-й LAN-порт.

Вариант 2. С явным указанием идентификатора виртуальной сети VLAN ID

Этот способ используется в том случае, когда мультикаст-трафик доставляется до абонентского устройства в отдельной виртуальной сети и делится непосредственно на оконечном оборудовании. По такому принципу организована услуга во многих филиалах Ростелеком, Таттелеком. В этом случае, для настройки порта Вам надо зайти в раздел Дополнительно — VLAN. Здесь кликаем на группу «LAN» и ждем пока откроются её параметры.

Попав в настройки группы, выбираем порт, в который будет включена приставка и снимаем с него галочку (в нашем примере мы сняли галочку с 3 LAN-порта). Кликаем на кнопку Сохранить и выходим снова в раздел VLAN.

Теперь надо нажать на кнопку «Добавить». Этим мы создадим новую группу.

  1. В поле «Имя» пишем назвние группы — IPTV,  например.
  2. Ставим галку «Разрешить».
  3. В списке «Тип» выбираем «Прозрачный».
  4. В поле Vlan ID надо указать идентификатор виртуальной сети. В моем доме используется 1601. Имейте ввиду, что идентификаторы используются разные на каждом оптическом кольце и узнать какой используется на Вашем домовом коммутаторе можно только в техподдержке провайдера.
  5. Ставим галку «Мультикаст».
  6. Остальное оставляем по умолчанию.
  7. Отметьте только тот момент, что в списке «Нетегированные порты» должен быть отмечен галкой тот порт, который вы удалили из группы «LAN».

Настройка IPoE

На сайте оператора опубликовано сообщение о том, что происходит переход домашнего интернета на новый тип подключения, определяемый «Билайном» как автоматическое. Для выхода в сеть пользователю не требуется нажимать на ярлык оператора на рабочем столе ПК. Стартовая интернет-страница появляется сразу после включения компьютера. Технология активации с использованием VPN требует большой нагрузки на оборудование абонента. При IPoE ее берет на себя специальный роутер провайдера.

Для первоначальной настройки со стороны пользователя нужно после входа в интерфейс DIR в типе WAN-подключения указать «Динамический IP-адрес» и выполнить команду «Сохранить». В открытом web-браузере перейти на сайт оператора: login.beeline.ru. В форму ввести логин и пароль из договора, нажать «Войти». Все настройки проводятся на стороне провайдера в течение 10 мин. Появляется стартовая страница браузера.

Перед тем, как приступить к настройке DIR-300

Прежде всего, отмечу для каких именно беспроводных маршрутизаторов пишется эта инструкция, она полностью подойдет для:

  • D-Link DIR-300NRU B5 (Прошивка 1.4.3, 1.4.9)
  • D-Link DIR-300NRU B6 (Прошивка 1.4.3, 1.4.9)
  • D-Link DIR-300NRU B7 (прошивка 1.4.8 или другая 1.4)

Узнать какая из версий роутера и с какой прошивкой у Вас достаточно легко — просто взгляните на наклейку на обратной его стороне.

Также отмечу, что в случае, если на Вашем роутере установлена прошивка 1.3.0 или другая 1.3 и вы не планируете ее обновлять, вы можете также пользоваться этим руководством — настройка роутера происходит аналогично, все что Вам нужно будет сделать — это нажать «Настроить вручную», дальнейшие действия по настройке ничем не отличаются.

Прошивка Билайн — та, которая предлагается к установке на официальном сайте провайдера — это не то, что я могу порекомендовать. Вы можете ее установить, но, в случае необходимости, вернуть обратно заводскую версию прошивки от D-Link — задача нетривиальная.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Технарь
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.

Adblock
detector
