Улучшаем работу wi-fi. часть 3. размещение точек доступа

Примеры некоторых проектов по внедрению беспроводных сетей Wi-Fi, реализованных компанией ЛанКей

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги — контрольЦенные бумаги — оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

Описание Ubiquiti Unifi

Решения Ubiquiti Unifi популярны не только во всем мире, но и в России. Используются они не только простыми пользователями для дома, но и компаниями для создания корпоративных беспроводных сетей вайфай. Свою популярность они получили не только благодаря простоте настройки и дружелюбному интерфейсу, но и стильному и компактному внешнему виду, способности бесперебойно работать при большом количестве одновременно подключенных пользователей.

Важно! В комплекте с устройством идет бесплатное ПО для настройки. Раньше сконфигурировать приборы можно было только с его помощью, но компания пошла пользователям на встречу и теперь настройка может осуществляться и без контроллера в режиме автономной standalone точки доступа

Установка и настройка

Точки доступа подключаются к кабелю витой пары через POE инжектор. Второй разъем инжектора подключается к ПК, роутеру и так далее. ТД для внутреннего использования монтируют в стену на пластиковую пластину, входящую в комплект оборудования. Для начала пластина монтируется в стену, а потом к ней присоединяется устройство. Установить ТД на потолок можно с помощью металлической пластины, которая также идет в комплекте.

Важно! ТД наружного типа устанавливаются в стену при помощи специальных креплений, идущих в комплекте. Установка также может быть осуществлена на мачту через хомут или клипсу

Настройка точки доступа выполняется с помощью программы-контроллера. Для нормальной работы программы нужно установить Java Runtime Environment и Adobe Flash Player

Также важно иметь профиль в ОС на латинице, так как софт не дружит с русскими словами и именами

Лучше всего установить контроллер с официального сайта — там всегда будет свежая версия драйверов для работы. Идущий в комплекте диск с ПО мог попросту устареть. После установки запустится окно, в котором нужно подключиться к непосредственной настройке.

Откроется интернет-браузер, в котором нужно будет принять сертификат ПО и продолжить работу. Дальнейшие действия предполагают:

1. Выбор языка интерфейса;
2. Переход к настройкам параметров Wifi соединения: указание имени, пароля и шифрования сети;
3. Создание учетной записи администратора;
4. Окончание конфигурирования.

После того как процесс окончен, можно войти в веб-интерфейс настроек с помощью ранее созданного аккаунта.

Настройка точек доступа без контроллера

Конфигурирование ТД UniFi возможно и без специального контроллера, в автономном режиме, но в некоторых случаях без программы просто не обойтись. Например, при установке большого количества устройств, организации гостевого доступа, отслеживании статистики сети.

Сконфигурировать на автономную работу без контроллера можно точки UAP-АС-Lite, UAP-AC-LR и UAP-AC-Pro. Более того, есть и другие требования:

• Наличие прошивки не ниже 3.4.4.3231 версии;
• Начилие физического подключения с DHCP сервером;
• На устройстве нельзя менять никаких заводских настроек.

Важно! Управление такой точкой осуществляется через Android или iPhone приложение. Найти его можно на официальном сайте компании или в PlayMarket (AppStore)

Первое появление

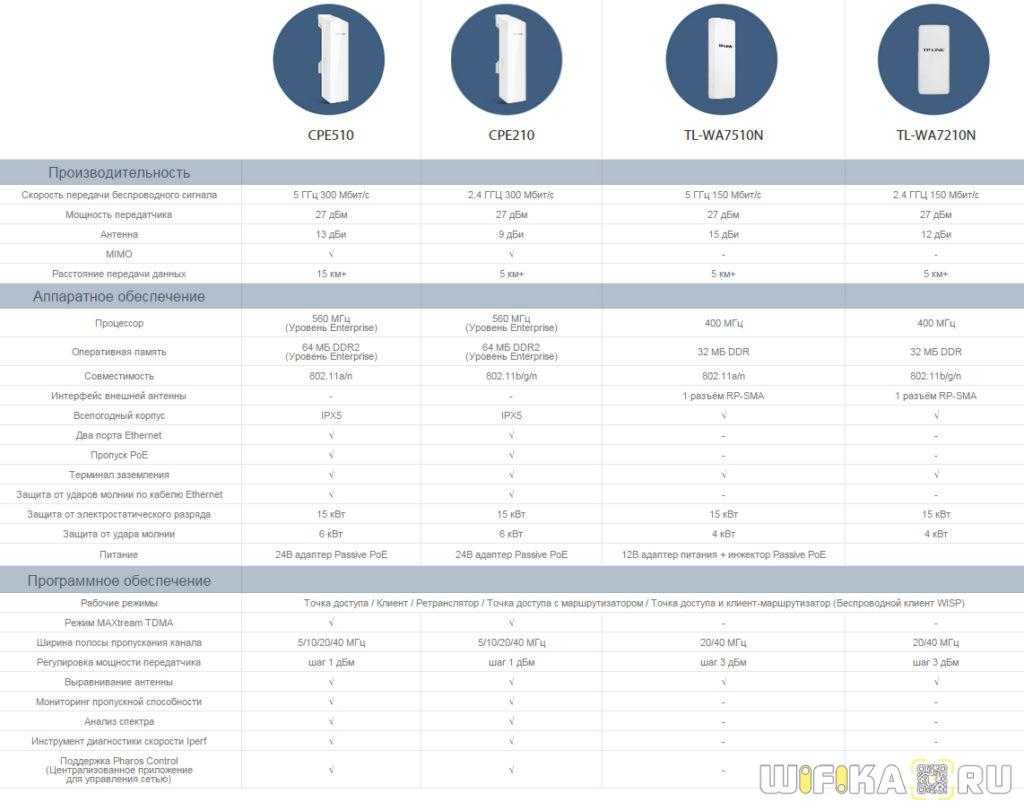

Технические характеристики

1. Точки Pharos снабжены чипсетом промышленного уровня Enterprise производства компании Qualcomm Atheros
2. Встроенные мощные двухполяризационные антенны призваны обеспечить большую дальность работы направленного радиосигнала.
   • В CPE210 — 9 dBi и расстояние до 5 км
   • В CPE510 — 15 dBi и расстояние до 15 км в прямой видимости
3. Металлическое экранирование, строенное в корпус, обеспечивает максимальную стабильность сигнала
4. Рабочая температура точек доступа от -30 до +70 градусов позволяет использовать их на улице в любое время года при любой погоде.
5. Поддержка адаптеров PoE, благодаря чему электропитание на точки можно подавать по тому же Ethernet-кабелю, что и интернет. При использовании кабеля с заземлением, а также при установке в соответствующий разъем отдельного заземления, эти параметры должны обеспечить защиту от ударов молнии (до 6000 Вт) и статического электричества до 15 кВт.
6. Использование новой технологии MAXtream TDMA позволяет уменьшить эффект падения пропускной способности сети при одновременном подключении к точке нескольких клиентов.

В итоге, по заявленным техническим характеристикам мы имеем всепогодные высокопроизводительные устройства, прекрасно подходящие для организации беспроводных сетей на большие расстояния. Привожу также официальную сравнительную таблицу между Pharos CPE210 / CPE510 и моделями предыдущего поколения

Давайте же посмотрим, как все это настраиваются.

На чем остановить выбор

Даже изучив вопрос и определив все отличия между рассматриваемыми устройствами, обычный пользователь будет резонно интересоваться, на чем остановить выбор, если стоимость идентична, как и внешний вид оборудования. Для ответа на вопросы следует рассмотреть определенные параметры создания сетей на всех типах оборудования.

Маршрутизатор:

• Соединяется с сетью оператора от собственного имени. Просто следует настроить подключение к провайдеру на приборе и установить условия раздачи данных по домашней сети. Далее все оборудование функционирует только совместно с роутером, то есть для подключения к интернету не требуется конфигурировать всю аппаратуру в сети.
• Доступная организация внутренней сети между всеми типами офисного или домашнего оборудования. Функционал роутера сам передаст IP-адрес всем приборам.
• Маршрутизатор имеет встроенный файервол и межсетевой экран. Эти особенности придают дополнительную защиту домашнему оборудования от удаленного неподтвержденного доступа извне. Это является хорошим дополнением стандартным программам-антивирусам на ПК, ноутбуке.
• Повышение скорости соединения до наибольшего, благодаря чему можно подключиться напрямую через ЛАН к роутеру. В вай-фай роутере есть функция установки параметров скорости соединения по каждому из абонентов.
• Гибкая установка адресов необходима для нормального функционирования некоторого ПО. Роутер способен предоставить такую возможность.

ТД:

• Прибор только обеспечивает соединение. Если во внутренней сети присутствует множество ноутбуков или ПК, то их требуется настраивать по отдельности. Такая система не подходит для небольших поставщиков услуг, которые самостоятельно занимаются конфигурацией сети и освобождают абонентов от персональной настройки соединения.
• Организация внутренней сети между оборудованием может протекать проблемно. Для решения вопросов требуется задействовать оператора.
• ТД не предоставляет подключению с глобальной сетью защиту, однако имеет шифрование. Защитой соединения занимается оператор самостоятельно.
• Для получения наибольшей скорости от поставщика услуг, необходимо подключиться к сети при помощи ЛАН, в обход ТД. Однако общая скорость соединения подходит для выполнения всех задач. Необходимости в увеличении быстродействия почти не возникает.
• ТД максимально четко указывает адрес IP без предоставления возможности внесения изменений. Этот фактор может расцениваться как негативный, так и позитивный, в зависимости от выполняемых задач.

Справочная информация

ДокументыЗаконыИзвещенияУтверждения документовДоговораЗапросы предложенийТехнические заданияПланы развитияДокументоведениеАналитикаМероприятияКонкурсыИтогиАдминистрации городовПриказыКонтрактыВыполнение работПротоколы рассмотрения заявокАукционыПроектыПротоколыБюджетные организацииМуниципалитетыРайоныОбразованияПрограммыОтчетыпо упоминаниямДокументная базаЦенные бумагиПоложенияФинансовые документыПостановленияРубрикатор по темамФинансыгорода Российской Федерациирегионыпо точным датамРегламентыТерминыНаучная терминологияФинансоваяЭкономическаяВремяДаты2015 год2016 годДокументы в финансовой сферев инвестиционной

Внедрение беспроводных сетей Wi-Fi

Проектирование и инсталляция беспроводных сетей Wi-Fi – комплексная инженерная задача, в решении которой принимают участие специалисты нескольких направлений. Для того чтобы сеть отвечала всем требованиям заказчика и обеспечивала надёжный сервис, на всех этапах внедрения должны строго выполняться требования к размещению точек доступа, ориентации антенн, прокладке СКС для питания точек доступа по PoEи соединения с коммутаторами. Настройкой оборудования должны заниматься инженеры, обладающие знаниями о технике и физике распространения радиоволн, а так же имеющие опыт работы с устанавливаемым оборудованием. В противном случае, Вам могут продать большое количество оборудования, которое по отдельности удовлетворяет всем требованиям, однако инсталлировано так, что представляет собой «груду» дорогого не функционирующего «железа». Наши специалисты имеют соответствующее образование, знания и опыт, а так же сертифицированы производителями оборудования, поэтому вы можете положиться на нас. Об этом свидетельствуют партнерские статусы нашей компании, успешные проекты и подтвержденная квалификация наших инженеров.

Где можно размещать

Уличный Wi-Fi роутер необходимо устанавливать вдали от предметов, которые создают помехи: телевизионные и спутниковые антенны, радиоприемники и радиотелефоны. Также рекомендуется воздержаться от установки оборудования под крышами металлических козырьков, ангаров и щитов. Связано это с тем, что часть сигнала от всенаправленной антенны будет отражаться, и появятся помехи на пути радиоволн. Из-за этого снизится скорость передачи данных, и часто будет обрываться соединение.

Важно! Если роутер был поставлен рядом с высокими деревьями или другими естественными препятствиями, то скорость передачи будет низкой, а сигнал непостоянный. Связано это с тем, что у деревьев достаточно плотная крона, а в листьях содержится большое количество воды

Вода в свою очередь отражает радиоволны, что ухудшает прием сигнала.

Рекомендуется устанавливать оборудование в местах, где отсутствуют металлические конструкции и бетонные армированные стены.

Правильное размещение точки доступа

О примерах в этой статье

Давать советы «на все случаи жизни» — вещь крайне неблагодарная. Хотя бы потому, что ИТ — это просто отображение бизнеса, отображение работы организации в некоем цифровом представлении. И как не существует двух совершенно одинаковых предприятий, так и не существует одинаковых ИТ-систем.

Разумеется, к системам связи это простое правило также применимо.

Поэтому в наших примерах рассмотрим самый простой вариант: маленькая организация
занимает небольшое помещение из двух комнат. Комнаты разделены временной
перегородкой, например, из гипсокартона.

Ранее мы уже рассматривали именно такое небольшое помещение, когда речь шла точках доступа на потолке. Сейчас основная речь пойдёт о размещении точек на стене и всем, что с этим связано.

Мощность антенны

ТД могут иметь от одной до трех антенн. От их количества зависит область, на которую подается качественный и мощный сигнал. Чтобы связь была стабильной и скоростной, следует выбрать устройство с требуемой мощностью и чувствительностью. Первый показатель (коэффициент усиления) измеряется в дБи (dBi) или в милливаттах. Чувствительность имеет единицу измерения в дБм (dBm) и всегда находится в пределах отрицательных значений.

Для офисного или домашнего применения не требуется высокая мощность встроенных антенн. Подойдут стандартные устройства с двумя или тремя антеннами. Для производственных участков и их подразделений, которые располагаются на отдалении, лучше покупать специальные производственные устройства с более мощными антеннами. Информация об указанных параметрах обычно отображается в технической документации к оборудованию.

Точка доступа не кардинально, но отличается от обычного маршрутизатора. Оба устройства похожи внешне, но имеют различный функционал. Существует несколько видов и разновидностей ТД. Оборудование может работать в двух частотах. Современные устройства поддерживают сразу обе. Устанавливаться и работать могут на открытых участках или в помещении, есть переносные варианты. Мощность антенн также может различаться. От этого зависит пропускная способность и дальность работы.

Скорость и дальность наружных точек доступа Pharos

Для того, чтобы получить максимальную отдачу от подобных точек, необходимо использовать их в паре. Например, если вы хотите передать сигнал WiFi от одного дома к другому, то ставить 2 точки, направленные друг на друга, и настраивать одну в качестве ТД, другую как клиент. В такой конфигурации можно добиться максимальной скорости и дальности действия.

Нам же удалось проверить, насколько далеко будет добивать одно устройство, работающее в качестве роутера. Скажу вам честно, результат меня порадовал — закрепив Pharos на своем балконе я отошел на улицу на 250-300 метров и смог уловить сигнал. Правда, скорость была совсем небольшой, но расстояние впечатлило.

На этом наш небольшой обзор я заканчиваю, а к нашим точкам доступа Pharos от TP-LINK мы еще обязательно вернемся в других статьях, посвященных настройке различных режимов их работы и схемам, которые можно построить с их помощью. Не пропустите!

Не помогло

Уделите внимания выбору оборудования для построения WI-Fi сетей:

1. Не экономьте на оборудовании. Поверьте, лишние 20$ не стоят тех острых ощущений, которые вы испытаете при неустойчиво работающем соединении. Если вы тратите деньги заказчика — тем боле не экономьте на оборудовании, ибо сэкономив 100$ вы рискуете навсегда испортить с ним отношения, в случае некорректной работы выбранного вами оборудования.

2. Используйте узконаправленные антенны. Общий принцип действия точки — получение, усиление и ретрансляция сигнала. Чем больше угол излучения вашей антенны — тем больше рассеивание полезного сигнала, тем больше помех она соберет и создаст. Чем больше помех соберет — тем меньше останется у точки доступа времени на обработку вашего полезного сигнала. Помните, чем меньше угол — тем меньше вероятность вашей незапланированной встречи с господами из Связь надзора.

3. Обновите прошивку Wi-Fi роутера.

Производитель маршрутизатора периодически выпускает новые версии микропрограммного обеспечения, которые могут улучшить безопасность маршрутизатора и сделать его работу быстрее. Используйте ежемесячную процедуру посещения веб-сайта производителя маршрутизатора для проверки наличия новых релизов программного обеспечения. Обычно маршрутизаторы имеют механизм автоматического обновления, встроенный в интерфейс пользователя маршрутизатора.

4. Рассмотрите альтернативные прошивки

Некоторые маршрутизаторы поддерживают альтернативную прошивку. То есть прошивку стороннего разработчика. Например, «прошивки от Антона» — являются наиболее известным примером сторонних прошивок для продукции точек доступа. Заслуженную популярность эти прошивки получили благодаря наличию функций, недоступных в фирменной реализации. Если идти по этому пути, необходимо понимать, что вы теряете техническую поддержку от производителя, так как в корне изменили продукт. Однако, при необходимости, можно вернуть заводскую прошивку без особых затруднений.

WiFi точки доступа и другое оборудование

Рассмотрим некоторое оборудование для настройки wifi моста по дальности действия. Если вы планируете создать wifi мост на расстояние не более 3 км в прямой видимости, то подойдут модели Ubiquiti NanoStation Loco M2, NanoStation Loco M5, NanoStation M2 — по возрастанию дальности их действия.

Следующие WiFi точки доступа уже бьют до 10 км — Ubiquiti NanoStation M5, NanoBridge M5 22dBi, NanoBridge M5 25dBi. Последние 2 с более усиленными антеннами.

Дистанцию в 20 км помогут преодолеть модели PowerBridge M3 и PowerBridge M5 со встроенными мощными узконаправленными антеннами.

И наконец, максимальное расстояние до 30-50 км вы покроете при помощи моделей Ubiquiti Rocket M2, Rocket M5, Rocket M5 GPS (с синхронизацией координат). Также для более стабильного приема их можно еще больше усилить антеннами — так, для точки Rocket M2, работающей на частоте 2.4 ГГц, идеально подходит RocketDish 2G-24, для Rocket M3 — Rocket Dish 3G, а для Rocket M5 — RocketDish 5G-30.

Если прямой видимости нет, то на расстояние до 5 км вам поможет модель NanoStation Loco M900. В отличие от большинства точек доступа, работающих на частоте 2.5 ГГц, в этом оборудовании частотный диапазон 900МГц, что помогает радиоволнам лучше огибать препятствия.

Кроме самих точек при уличной установке понадобятся еще некоторые устройства — это так называемая Грозозащита, которая защищает устройства, работающие по технологии PoE (то есть получающие питание через сетевой кабель) от опасных напряжений, которые могут возникнуть из-за атмосферных явлений.

Подведем небольшой итог — для создания беспроводного WiFi моста через роутер понадобится:

• 2 настроенных локальных сети,
• 2 внешних точки доступа с антеннами
• и 2 грозозащиты.

Приведу характеристики серий точек доступа с сайта Ubiquity:

Настройка TP-Link Pharos

После чего попадаем в админку. Здесь очень много различных настроек — отметим, что в качестве ПО на эти модели установлена новейшая специально под них разработанная операционная система PharOS, которая позволяет очень удобно управляться с настройками всей построенной на этих наружных точках доступа сети. В нескольких уроках мы постараемся разобраться с ними более подробно, а пока зайдем во вкладку «Quick Setup», чтобы посмотреть, в каких режимах умеет работать наша беспроводная точка доступа.

Access Point (точка доступа)

В этом режиме наше устройство раздает по WiFi интернет, полученный по кабелю от роутера. При этом сама ТД не занимается маршрутизацией внутри сети и не назначает IP адреса подключающимся к ней устройствам — этими функциями занимается роутер.

Client (клиент)

В этой конфигурации устройство получает сигнал по WiFi от другой точки доступа и передает его по кабелю на роутер или компьютер. То есть по сути выполняет работу адаптера беспроводного сигнала. Если сигнал передается не на ПК, а на роутер, то кабель от точки должен быть подключен к WAN порту маршрутизатора.

Repeater (повторитель)

Здесь Pharos получает сигнал по WiFi от другой точки и передает его дальше клиенту также по WiFi, тем самым расширяя зону действия беспроводного сигнала. При этом SSID сети и пароль для подключения остается тем же, что и на исходной точке доступа.

Bridge (мост)

Почти то же самое, что и репитер, только от нашего устройства WiFi будет иметь уже другой SSID и пароль, чем у исходного принимаемого от другой точки сигнала.

AP Router (роутер)

В этой конфигурации TP-LINK будет работать в качестве полноценного WiFi роутера, то есть раздавать по беспроводной связи интернет от провайдера или от ADSL модема, назначая при этом через DHCP сервер IP адреса подключающимся к ней устройствам.
