Радиоприемники: что это такое и как выбрать?

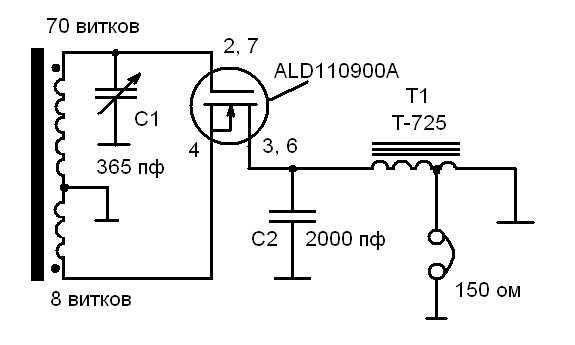

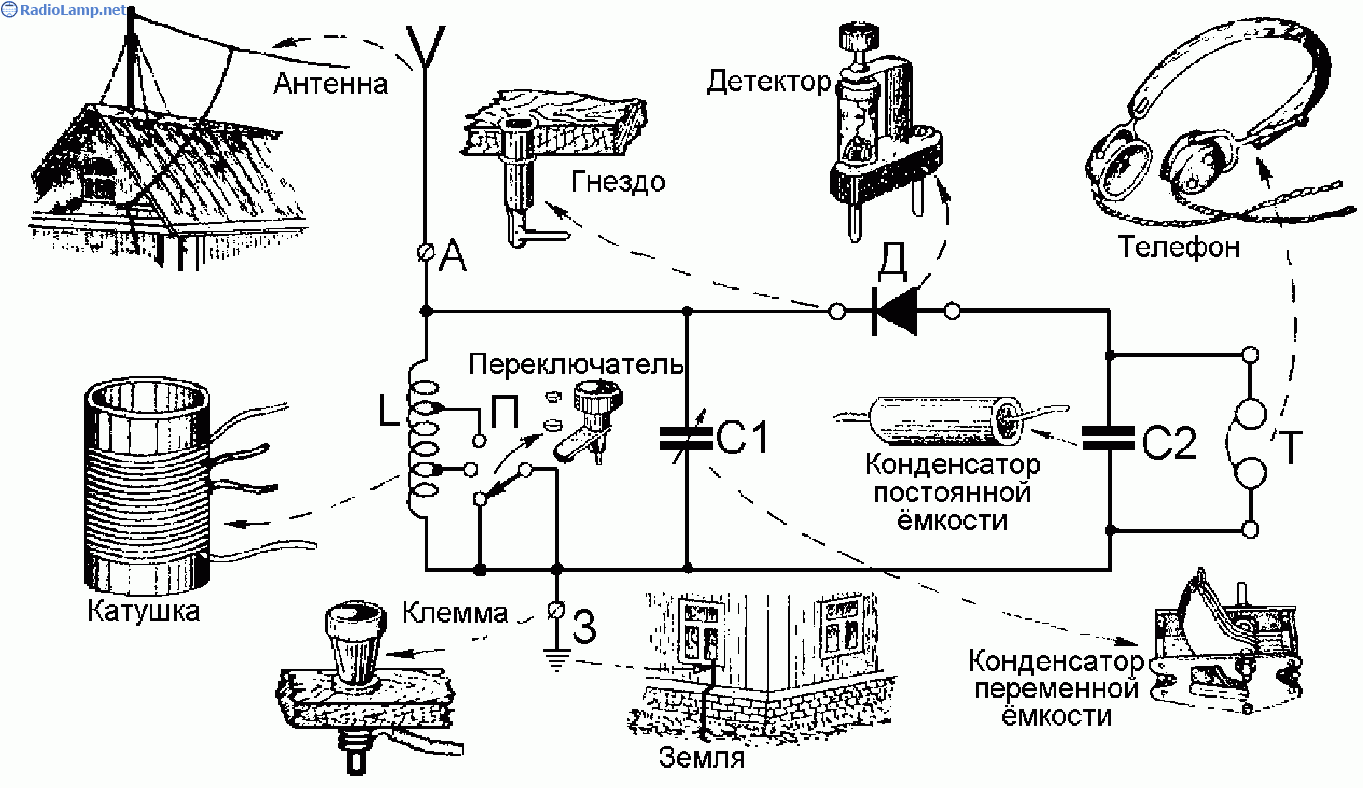

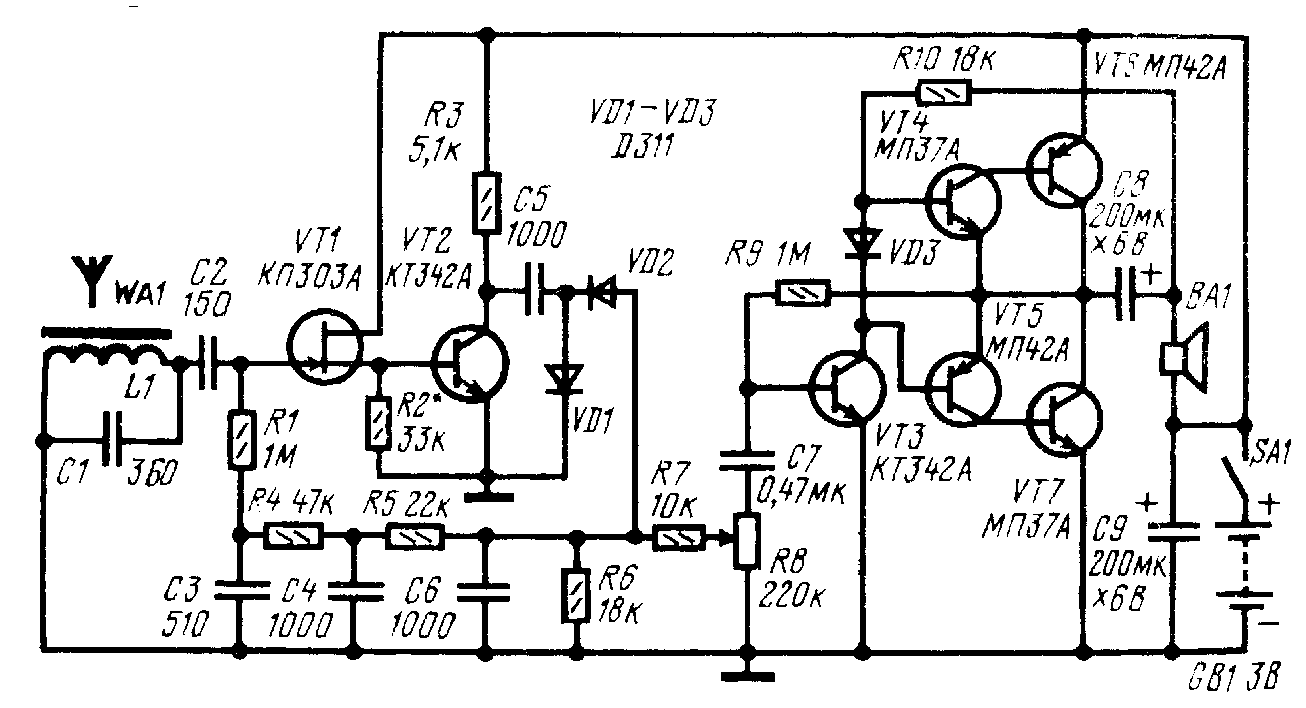

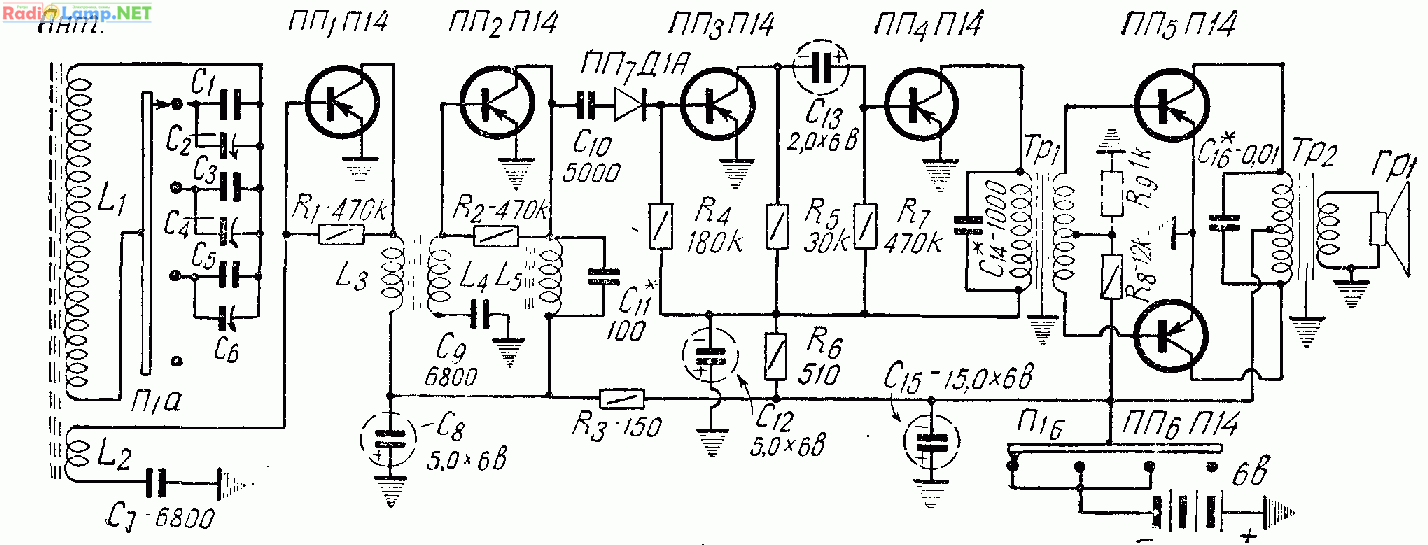

Схемы простейших приёмников

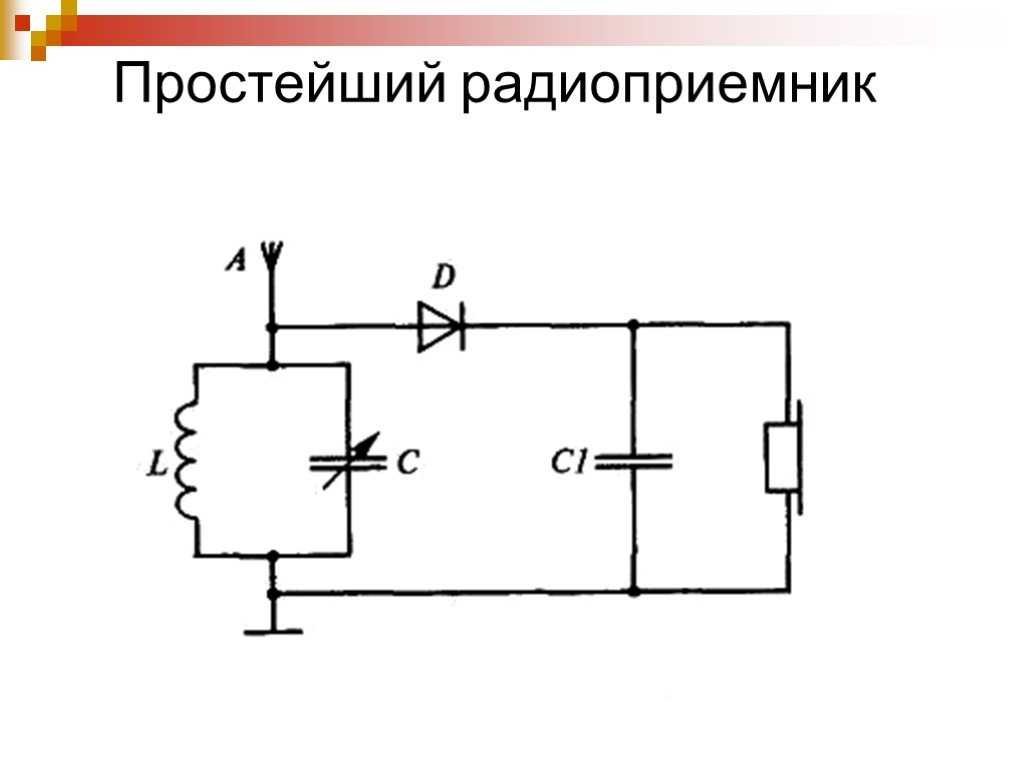

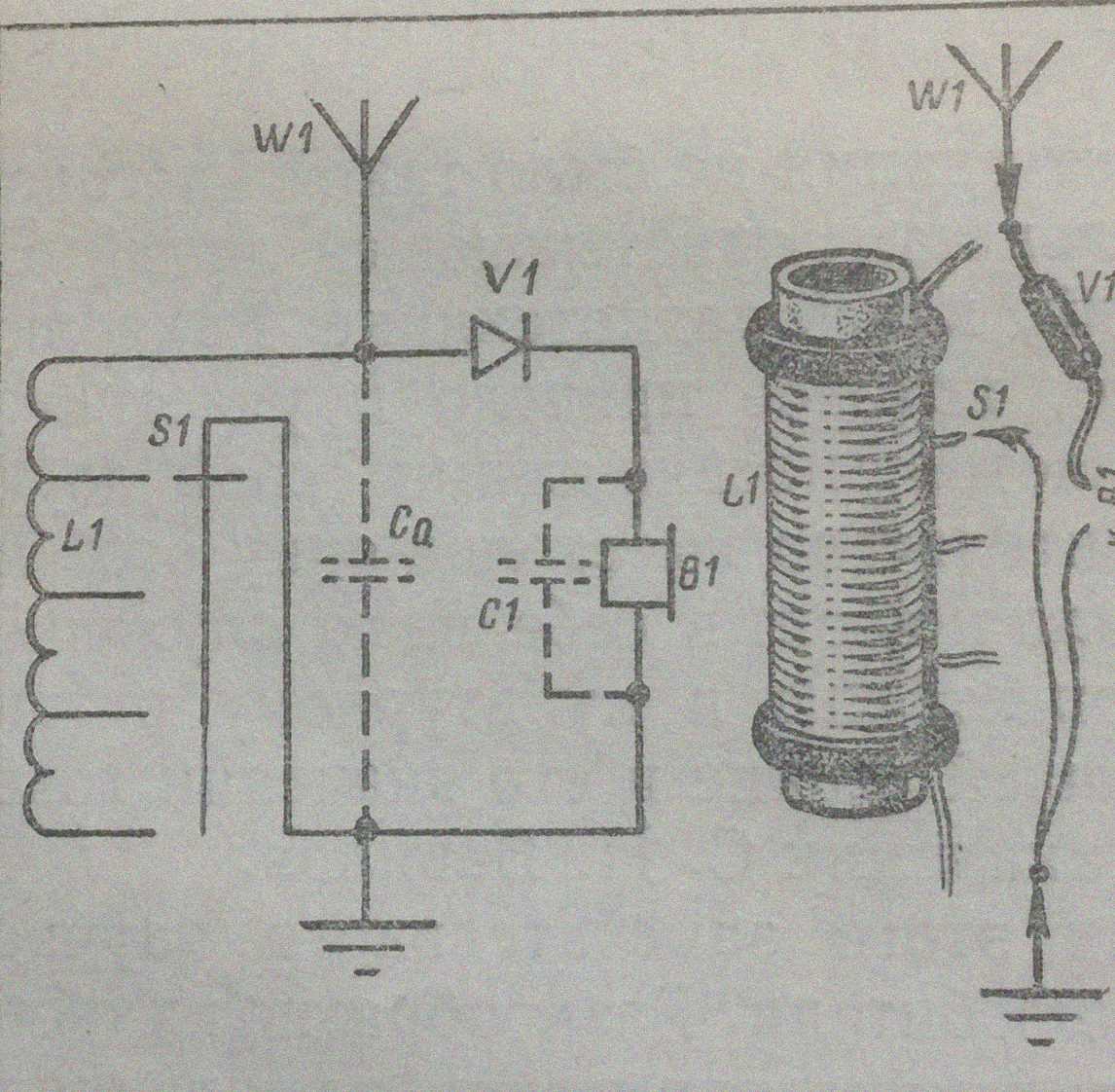

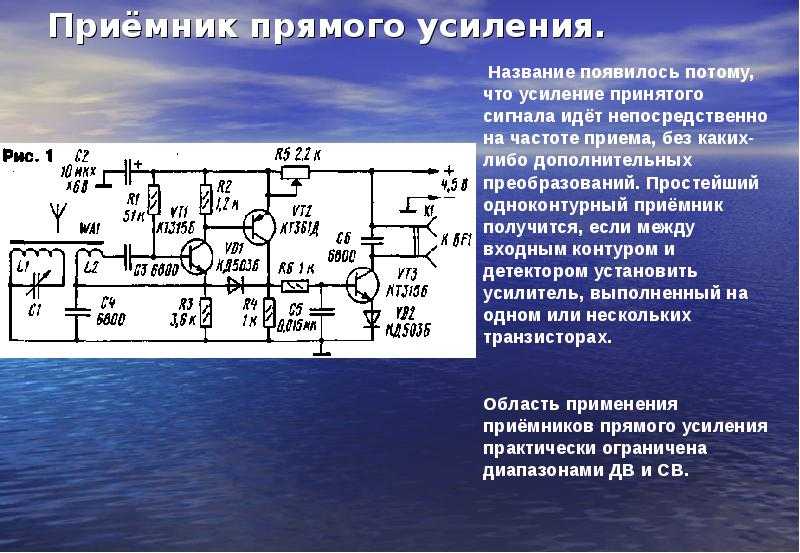

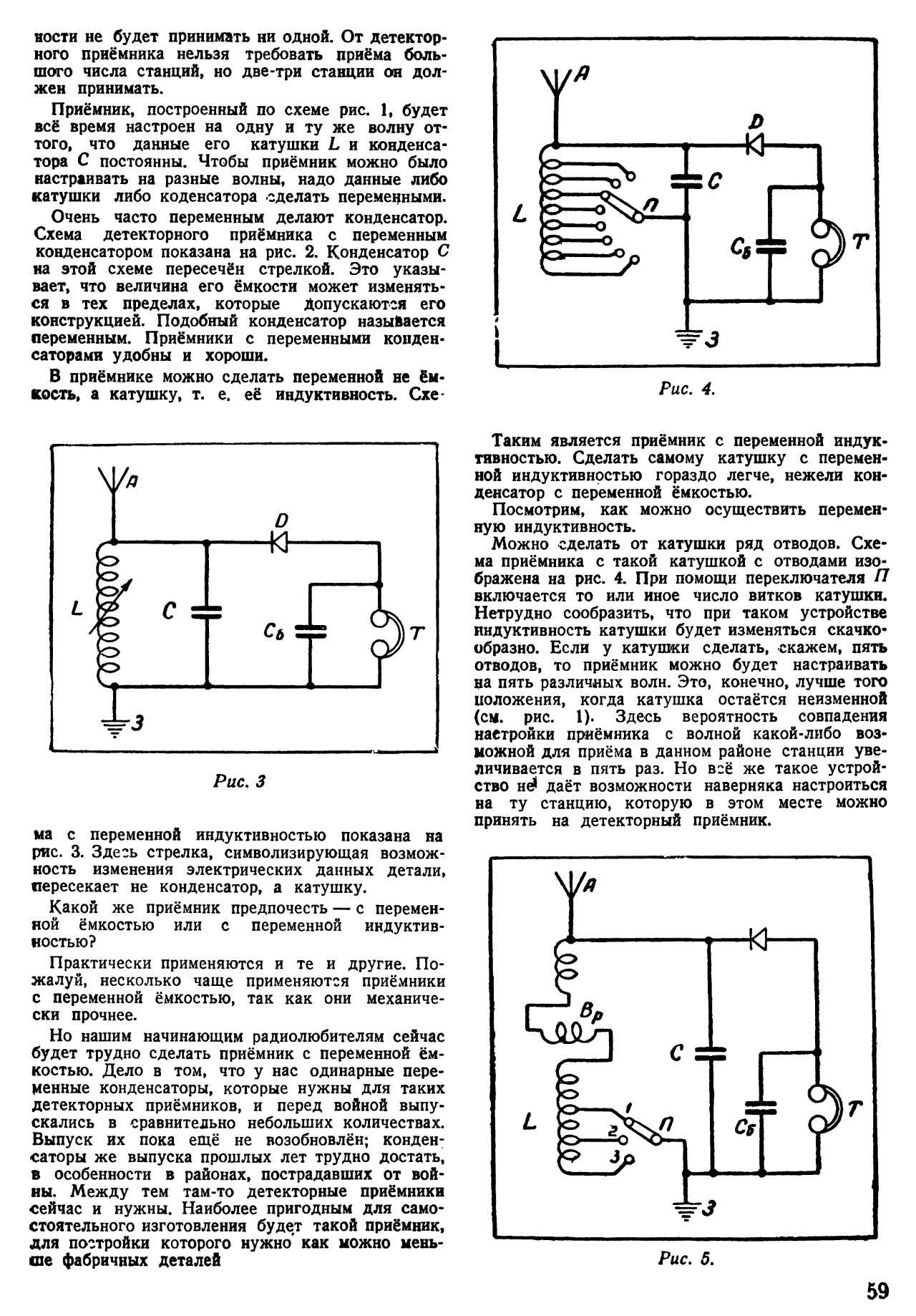

Схема простейшего радиоприёмника для сборки дома была разработана ещё во времена СССР. Тогда, как и сейчас, устройства разделялись на детекторные, прямого усиления, прямого преобразования, супергетеродинного типа, рефлексные, регенеративные и сверхрегенеративные. Наиболее простыми в восприятии и сборке считаются детекторные приёмники, с которых, можно считать, началось развитие радио в начале 20-ог века. Наиболее сложными в построении стали устройства на микросхемах и нескольких транзисторах. Однако если вы разберетесь в одной схеме, другие уже не будут представлять проблемы.

Как собрать самодельный радиоприемник

1. Проколи отверстие с каждой стороны трубочки рулона от туалетной бумаги. Проведи один конец магнитного провода сквозь один из проколов и привяжи. Оставь свободный конец провода длиной примерно 7,5 см. аккуратно намотай провод на трубочку. Продолжай наматывать, пока не будет 120 оборотов провода вокруг трубочки. Следи за тем, чтобы витки лежали рядом друг с другом. А не один на другом. Привяжи провод ко второму отверстию, оставив примерно 7,5 см, и отрежь излишнюю длину. Это катушка – основная деталь, из которых состоит самодельный радиоприемник.

2. Положи катушку боком на доску ближе к одному из краев. С помощью двух кнопок прикрепи катушку к доске. Проверь, чтобы кнопки не соприкасались ни с одной частью провода.

3. Вбей в доску по гвоздю с каждой стороны катушки примерно в четыре сантиметра от трубки.

4. С каждой стороны присоедини провода от катушки к гвоздям.

5. Положи лезвие на противоположной от катушки стороне доски. Будь осторожней, обращаясь с лезвием, – оно очень острое. Положи лезвие и закрепи двумя кнопками. Не втыкай кнопки на всю их длину в дощечку.

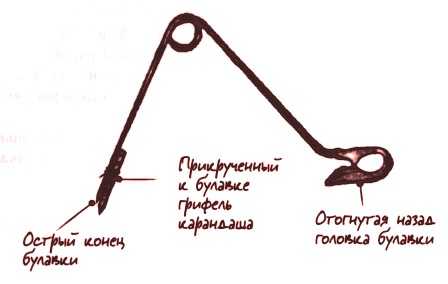

6. Заточи карандаш, чтобы высовывался длинный кусок грифеля. Отломи грифель и приложи его к острому концу английской булавки. С помощью кусочка провода прикрути грифель к булавке. С помощью плоскогубцев загни головку булавки назад так, чтобы она лежала плоско на доске.

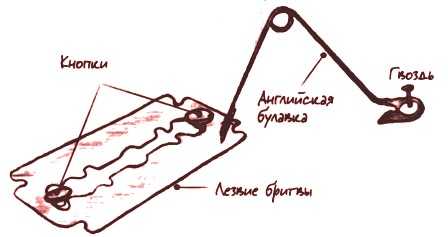

7. Установи английскую булавку справа от лезвия таким образом, чтобы кончик грифеля касался лезвия. Установи один из гвоздей в головке булавки и молотком забей его в доску, пока он почти не коснется булавки.

8. Присоедини провод к левой кнопке на лезвии бритвы. Воткни кнопку как можно сильней, чтобы оголенный провод лежал на лезвии. Затем возьми другой конец провода и намотай вокруг гвоздя слева от катушки.

9. Присоедини провод к гвоздю справа от катушки. Возьми второй конец этого провода и намотай вокруг конца провода от наушников.

10. Присоедини другой провод ко второму металлическому концу наушников. Теперь возьми второй конец этого провода и положи под шляпку гвоздя, удерживающего английскую булавку. Прибей гвоздь так, чтобы булавка поднялась. Не прибивай ее слишком крепко, потому, что должна остаться возможность немного придвигать булавку.

11. Прикрепи еще один провод к гвоздю, соединяющему лезвие с катушкой. Это будет антенна. Чем длиннее антенна, тем лучше. Пусть она свисает из окна. Или даже лучше возьми, если есть, длинный провод и протяни его из окна к дереву.

12. Прикрепи еще один отрезок провода к гвоздю, соединяющему катушку с наушниками. Это будет твой провод заземления. Нужно присоединить его к чему-нибудь, что уходит в землю. Самое лучшее заземление – это труба холодной воды. Обмотай оголенный конец провода вокруг трубы, по которой идет только холодная вода.

13. Надень наушники и не производи никаких громких звуков в комнате, где установлен твой самодельный радиоприемник. Пальцем медленно подвигай булавку так, чтобы кусочек грифеля прошел по лезвию. В наушниках должны послышаться очень тихие слабые потрескивающие звуки. Продолжай двигать булавку, пока не поймаешь какую-нибудь станцию. Передвигай булавку очень медленно и слушай очень внимательно. Ты сможешь поймать только ближайшие от себя станции, и то они будут очень тихими.

Какой приемник лучше – цифра или аналог

Современные радиоприемники делятся на 2 большие разновидности:

• с аналоговым тюнером настройки радиоканалов (не путать с аналоговым радиовещанием!);
• с цифровым тюнером.

Чтобы определить, какой аналоговый приемник купить, нужно знать, что это такое.

Под аналоговыми приемниками понимаются устройства, настройка частот на которых происходит посредством специального колесика (ползунка). Пользователь крутит его в одну и в другую сторону, тем самым осуществляя поиск нужной радиостанции и меняя “волну”. Отслеживание текущей частоты производится по механической градуированной шкале настройки (см. картинку).

Шкала настройки у аналогового приемника

В качестве цифровых радиоприемников рассматриваются устройства, частоты на которых настраиваются (в зависимости от модели):

• кнопками “меньше – больше”, “выше – ниже”;
• путем ввода нужной частоты посредством встроенной цифровой клавиатуры;
• при помощи ползунка.

Основное отличие “цифры” от “аналога” – отсутствие в первом случае механической градуированной шкалы, вместо которой в конструкции радиоприемника предусмотрено электронное табло, на котором отображаются определенные цифры (в зависимости от режима работы, в котором находится радиоприемник в данный момент):

• либо выбранная частота;
• либо текущее время;
• либо время, на которое установлен будильник и др.

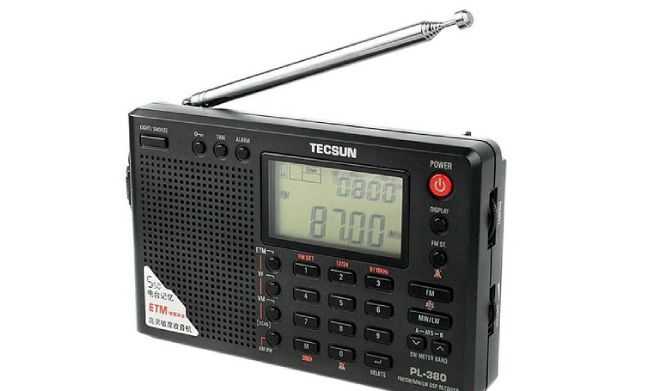

Цифровое табло у цифрового радиоприемника

Выбор цифрового или аналогового радиоприемника с хорошим приемом зависит от конкретных потребностей пользователя.

Цифровые модели имеют функцию запоминания любимых радиостанций и точную настройку, вплоть до десятых долей одного мегагерца. На “аналогах” настроиться на точную частоту иногда бывает проблематично, и качество звука может снижаться из-за того, что приемник, например, настроен на 100.1 МГЦ вместо 100.0 МГЦ, на которой вещает радиостанция. Кроме этого, придется каждый раз крутить ползунок и искать нужную “волну” заново при частом переключении с одной “волны” на другую.

Какие факторы важны при покупке цифрового радиоприемника?

Перед приобретением, прежде всего, следует убедиться в том, что продукция уверенно ловит сигнал – это позволяет минимизировать помехи, сделать вещание четким и максимально громким. Наиболее удобными на сегодняшний день являются портативные конструкции, которые способны работать как от батареек или аккумуляторов, так и от сети. Такими приборами можно пользоваться, например, на даче или на природе, где не всегда имеется доступ к электричеству.

Обязательно нужно проверить, с каким диапазоном волн способен работать данный гаджет. Большинство моделей поддерживают сетку вещания, начиная от 80 МГц и выше. Однако если планируется брать с собой приемник на природу, либо в места, где отсутствует полноценное цифровое вещание, то лучше отдать предпочтение более мощным конструкциям, которые могут работать с частотами от 64 МГц.

Желательно, чтобы приемник был оборудован модулем DAB, который обеспечивает стабильную работу не только с цифровой сеткой, но и с радиостанциями, вещающими через интернет

Вполне естественно, что придется обращать внимание и на мощность динамика. Большинство радиоприемников оборудованы всего одним динамиком, который отвечает за воспроизведение всех частот – низких, средних и высоких

Тем не менее, встречаются модели, усиленные минисабвуфером или же имеющие несколько динамиков, при помощи которых звук воспроизводится в стереоформате.

Практически все приемники имеют разъемы для подключения внешних устройств. Сегодня вряд ли удастся встретить конструкцию, не оснащенную портом USB. Через него можно подключить обыкновенную флешку с музыкой и пользоваться радиоприемником в качестве плеера или компактного музыкального центра. Есть еще и разъем для наушников, однако его многие используют для подключения аудиосистемы или простых колонок.

При выборе моделей для включения в наш обзор лучших цифровых радиоприемников 2020 года мы учитывали все приведенные выше моменты

Кроме того, было принято во внимание соотношение цены и качества продукции. Мы постарались включить в наш обзор продукцию, характеризующуюся не самой высокой стоимостью, чтобы большинству наших читателей она оказалась по средствам

Итак, самое время теперь приступить к анализу полезных качеств вошедших в рейтинг моделей.

Сверхрегенеративный радиоприемник на FM диапазон

Сверхрегенеративный радиоприемник обладает высокой чувствительностью (до ед. мкВ) при достаточной простоте. На рис. 4 приведен фрагмент схемы сверхрегенеративного радиоприемника Е. Солодовникова (без УНЧ, который может быть выполнен по одной из приводимых ранее схем — Простейшие усилители низкой частоты на транзисторах) [Рл 3/99-19].

Рис. 4. Схема сверхрегенеративного радиоприемника Е. Солодовникова.

Высокая чувствительность приемника обусловлена наличием глубокой положительной обратной связи, благодаря которой коэффициент усиления каскада после включения радиоприемника довольно быстро возрастает до бесконечности, схема переходит в режим генерации.

Для того чтобы самовозбуждение не происходило, а схема могла работать как высокочувствительный усилитель высокой частоты, используют очень оригинальный прием. Как только коэффициент усиления каскада усиления возрастет выше некоторого заданного уровня, его резко снижают до минимума.

График изменения коэффициента усиления от времени напоминает пилу. Именно по этому закону изменяют коэффициент усиления усилителя. Усредненный же коэффициент усиления может доходить до миллиона. Управлять коэффициентом усиления можно при помощи специального дополнительного генератора пилообразных импульсов.

На практике поступают проще: в качестве такого генератора используется по двойному назначению сам высокочастотный усилитель. Генерация пилообразных импульсов происходит на неслышимой ухом ультразвуковой частоте, обычно десятки кГц. Для того чтобы ультразвуковые колебания не проникали на вход последующего каскада УНЧ, используют простейшие фильтры, выделяющие сигналы звуковых частот (R6C7, рис. 4).

Сверхрегенеративные приемники обычно используют для приема высокочастотных (свыше 10 МГц) сигналов с амплитудной модуляцией. Прием сигналов с частотной модуляцией возможен за счет преобразования частотной модуляции в амплитудную и последующего детектирования эмиттерным переходом транзистора полученного таким образом амплитудно-модулированного сигнала.

Преобразование частотной модуляции в амплитудную происходит в случае, если приемник, предназначенный для приема амплитудно-модулированных сигналов, настроить неточно на частоту приема частотно-модулированного сигнала.

При такой настройке изменение частоты принимаемого сигнала постоянной амплитуды вызовет изменение амплитуды сигнала, снимаемого с колебательного контура: при приближении частоты принимаемого сигнала к частоте резонанса колебательного контура амплитуда выходного сигнала растет, при удалении от резонансной — снижается.

Наряду с неоспоримыми достоинствами, схема «сверхрегенератора» обладает массой недостатков. Это — невысокая избирательность, повышенный уровень шумов, зависимость порога генерации от частоты приема, от напряжения питания и т.д.

При приеме радиовещательных ЧМ-сигналов в диапазоне FM —  100…108 МГц или сигналов звукового сопровождения телевидения, катушка L1 представляет собой полувиток диаметром 30 мм с линейной частью 20 мм. Диаметр провода — 1 мм. L2 имеет 2…3 витка диаметром 15 мм из провода диаметром 0,7 мм, расположенных внутри полувитка.

Для диапазона 66…74 МГц катушка L1 содержит 5 витков диаметром 5 мм из провода 0,7 мм с шагом 1…2 мм. L2 имеет 2…3 витка такого же провода. Обе катушки не имеют каркасов и расположены параллельно друг другу. Антенна выполнена из отрезка монтажного провода длиной 50… 100 см. Настройку устройства осуществляют потенциометром R2.

Обзор моделей

Для того чтобы немного облегчить выбор, стоит ознакомиться с самыми популярными моделями мини-радиоприемников.

Max MR-400

Такая переносная модель имеет довольно привлекательный вид, встроенный плеер. А также ее отличает мощное и чистое звучание. Ломается подобная техника крайне редко. Что касается технических характеристик, то они следующие:

• широкий диапазон частот;
• имеется USB-порты, Bluetooth, а также слот SD, благодаря этому есть возможность подключения разных флеш-накопителей, компьютера или смартфона;
• корпус оснащен солнечной батареей, что позволяет гораздо дольше работать без подзарядки.

Perfeo Егерь FM+

Данная модель представляет собой миниатюрный радиоприемник, который имеет большое количество возможностей и настроек. Воспроизведение звука может происходить и с флешки, и с карты памяти. А также есть возможность прослушать аудиокнигу. Наличие цифрового тюнера позволяет слушать огромное количество станций. Приемник имеет аккумулятор, который может обеспечить несколько часов беспрерывной работы. К тому же сама батарея съемная, и ее в любом случае можно будет заменить.

Panasonic RF-800UEE-K

Прекрасная модель, которую можно установить в небольшом помещении, где нет места для размещения телевизора. Корпус устройства сделан в ретростиле. Приемник имеет довольно высокую чувствительность. Мощность на выходе равна 2,5 ватта. А также имеется ферритовая антенна, которая может выдвигаться до 80 сантиметров. Благодаря наличию USB-разъема имеется возможность подключения флешки.

Panasonic RF-2400EG-K

Представляет собой эта модель небольшой переносной мини-приемник, который имеет динамик шириной 10 сантиметров. Благодаря этому звучание довольно качественное. А также имеется светодиодный индикатор, который загорается, если настройка сигнала точная. Помимо этого, есть разъем для наушников, что позволяет слушать музыку с особым комфортом.

Panasonic RF-P50EG-S

Данный приемник имеет очень маленький вес, всего 140 граммов, и такой же небольшой размер. Это позволяет носить его даже в кармане. Благодаря наличию громкого динамика звучание довольно качественное. Несмотря на небольшой размер, приемник имеет разъем для наушников. Это позволяет слушать музыку с комфортом, при этом не мешая окружающим.

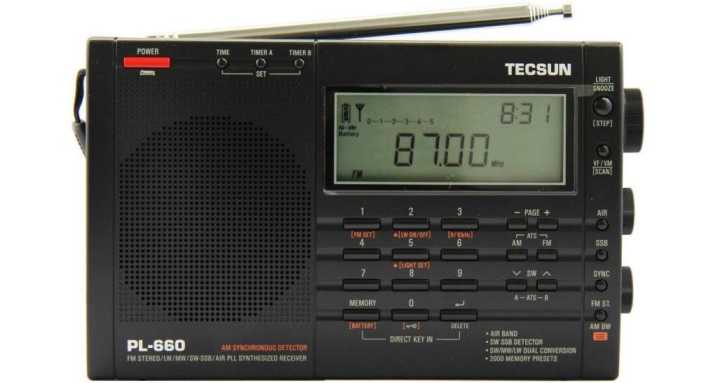

Tecsun PL-660

Портативные цифровые приемники этой марки позволяют охватить довольно широкую сеть радиовещания. Звук при этом тоже отличается высоким качеством.

Sony ICF-P26

Еще один карманный радиоприемник, который отличается качественным звуком. Данная модель оснащена микросветодиодным датчиком, при помощи которого можно искать радиостанции. Приемник имеет батарею, которую можно заменить при необходимости. Весит такое устройство приблизительно 190 граммов. Для удобства его можно легко зафиксировать на кисти руки. Приемник имеет телескопическую антенну, благодаря которой улучшается чувствительность тюнера.

Историческая справка

7 мая 1895 года считается днём рождения радиоприёмника. В этот день российский учёный А. С. Попов продемонстрировал свой аппарат на заседании Русского физико-химического общества.

В 1899 году была построена первая линия радиосвязи длиной 45 км между островом Гогланд и городом Котка. Во время Первой мировой войны получили распространение приёмник прямого усиления и электронные лампы. Во время военных действий наличие радио оказалось стратегически необходимым.

В 1918 году одновременно во Франции, Германии и США учёными Л. Левви, Л. Шоттки и Э. Армстронгом был разработан метод супергетеродинного приёма, но из-за слабых электронных ламп широкое распространение этот принцип получил только в 1930-х годах.

Транзисторные устройства появились и развивались в 50-х и 60-х годах. Первый широко используемый радиоприёмник на четырёх транзисторах Regency TR-1 был создан немецким физиком Гербертом Матаре при поддержке промышленника Якоба Михаэля. Он поступил в продажу в США в 1954 году. Все старые радиоприёмники работали на транзисторах.

В 70-х начинается изучение и внедрение интегральных микросхем. Сейчас приёмники развиваются с помощью большой интеграции узлов и цифровой обработки сигналов.

Шаг 4. Разработка конструкторской документации

Закончив работу по проектированию топологии самодельного радиоприемника, переходим к следующему этапу – разработке конструкторской документации.

Конструкторская документация для изготовления печатного узла, как правило, состоит из:

• принципиальной электрической схемы;
• перечня элементов;
• сборочного чертежа;
• спецификации.

В отдельных случаях могут понадобиться детальный чертеж и чертеж трассировки.

В рассмотренном проекте разработаем конструкторскую документацию по всем вышеперечисленным пунктам.

Чертеж принципиальной электрической схемы радиоприемника

Разработку конструкторской документации начнём с чертежа принципиальной электрической схемы. Чертеж принципиальной электрической схемы почти полностью будет повторять принципиальную электрическую схему из схемотехнического редактора Diptrace.

Принципиальная электрическая схема самодельного радио представлена на рисунке 12.

Рисунок 12 — Принципиальная электрическая схема радиоприемника

Перечень элементов

К принципиальной электрической схеме должен прилагается перечень компонентов. Перечень компонентов является составной частью схемы. Представляет собой совокупность элементов, задействованных в схеме. При небольшом количестве элементов информация отображается на принципиальной электрической схеме. При большом количестве наименований — создается отдельный документ (ПЭ3). Перечень компонентов, выполненный отдельным документом представлен на рисунке 13.

Рисунок 13 — Перечень элементов печатной платы радиоприемника

Детальный чертеж печатной платы радиоприемника

На детальном чертеже печатной платы изображены:

• геометрические размеры с допусками;
• таблица с условными обозначениями отверстий их параметрами;
• технические требования к печатной плате.

Для плат с элементами поверхностного монтажа (SMD – компонентами) в состав детального чертежа входит чертеж трафарета.

Рисунок 14 — Детальный чертеж печатной платы радиоприемника

Чертеж трассировки

Чертеж трассировки содержит следующую информацию о разрабатываемой печатной плате:

• топологические слои (проводящий рисунок печатной платы);
• маркировочные слои;
• масочные слои защитного покрытия;
• параметры и порядок размещения проводящих слоев;
• допустимые замены материалов;
• информацию о конфигурации печатной платы;
• технические требования.

Рисунок 15 — Чертеж трассировки печатной платы радиоприемника

Сборочный чертеж платы радиоприемника

Сборочный чертеж печатной платы включает в себя:

• общий вид печатной платы;
• вид сбоку;
• дополнительный вид печатной платы снизу (при двухстороннем расположении компонентов);
• габаритно-присоединительные размеры;
• варианты установки;
• технические требования к печатному узлу.

Рисунок 16 — Сборочный чертеж печатной платы радиоприемника

Спецификация

Завершающим этапом в разработке конструкторской документации (КД) является спецификации спецификация.

Спецификация включает в себя всю конструкторскую документацию, необходимую для изготовления комплекта изделия:

• принципиальную электрическую схему;
• сборочный чертёж;
• чертеж платы;
• топологический чертеж;
• перечень элементов;
• стандартные изделия;
• детали;
• материалы.

Какие-то документы могут исключаться из неё, например, детальный и топологический чертежи.

Какие-то, наоборот, добавляться. Например, инструкция по программированию.

Рисунок 17 — Спецификация печатной платы радиоприемника

На этом разработка конструкторской документации самодельного радиоприемника заканчиваем.

Стационарные модели

Радиоприёмники стационарного типа, в первую очередь, предназначены для получения более громкого и качественного звука.

За это приходится пожертвовать компактностью, и переносить их на другое место достаточно сложно – не получится взять такой гаджет и в дорогу, тем более что практически все модели работают только от сети.

Функциональность техники во многом зависит от ценовой категории – более дорогие приёмники, как правило, обеспечивают пользователю больше возможностей.

Panasonic RF-800UEE-K

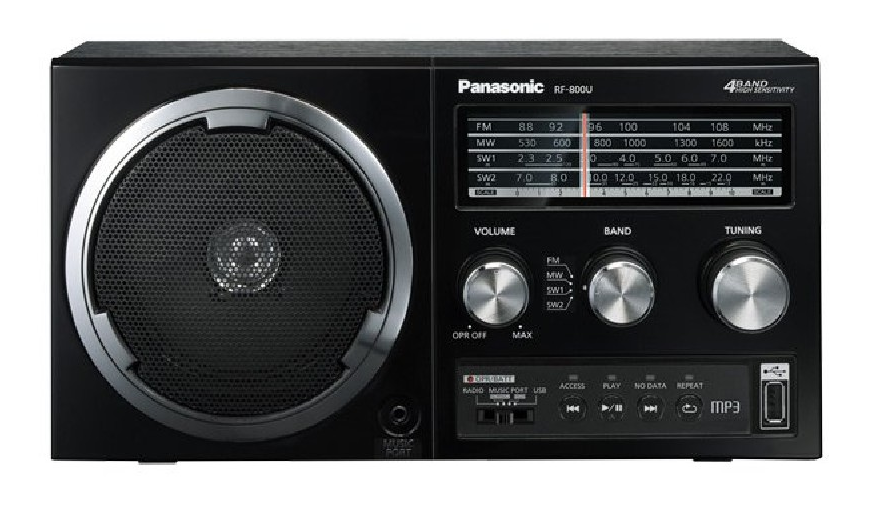

Рис. 9. Panasonic RF-800UEE-K.

Лидером категории стационарных радиоприёмников можно назвать ещё одну модель марки Панасоник.

В списке её особенностей – поддержка внешних USB-накопителей и высокая надёжность, благодаря которой приёмник прослужит намного дольше другой домашней техники.

Позитив:

• неплохой дизайн;
• наличие USB-интерфейса и возможность прослушивания mp3-файлов;
• дополнительное питание от аккумуляторов;
• большой диапазон и высокое качество приёма сигналов;
• сравнительно небольшой для этой категории вес – 1,3 кг.

Негатив:

Среди минусов выделяют достаточно высокую стоимость, достигающую 5 тыс. рублей. При желании, можно купить модель с аналогичными параметрами и дешевле – но звучание и приём сигнала у них вряд ли будут лучше, чем у Panasonic RF-800UEE-K.

SANGEAN WR-12

Рис. 10. SANGEAN WR-12.

Модель SANGEAN WR-12 появилась на рынке уже несколько лет назад, но по-прежнему остаётся популярной из-за своего оригинального дизайна в стиле 1950-х или 1960-х годов и хорошего качества приёма.

Такой аппарат неплохо впишется в интерьер квартиры, дачи и даже офиса.

Особое впечатление он производит, благодаря наличию сабвуфера, хотя встроенного mp3-плеера у приёмника нет.

Позитив:

• уникальный дизайн, благодаря которому модель Panasonic RF-800UEE-K похожа на ретро-приёмник из 50-х годов;
• приём сигналов практически в любой местности – особенно, станций в диапазоне СВ;
• прочность корпуса;
• громкость звука – лучшую среди всех рассматриваемых в рейтинге моделей.

Негатив:

• Первый характерен для всех стационарных устройств – это значительный вес.
• Второй – высокая цена, в несколько раз превышающая стоимость переносных и даже других стационарных моделей.

Лира РП-249

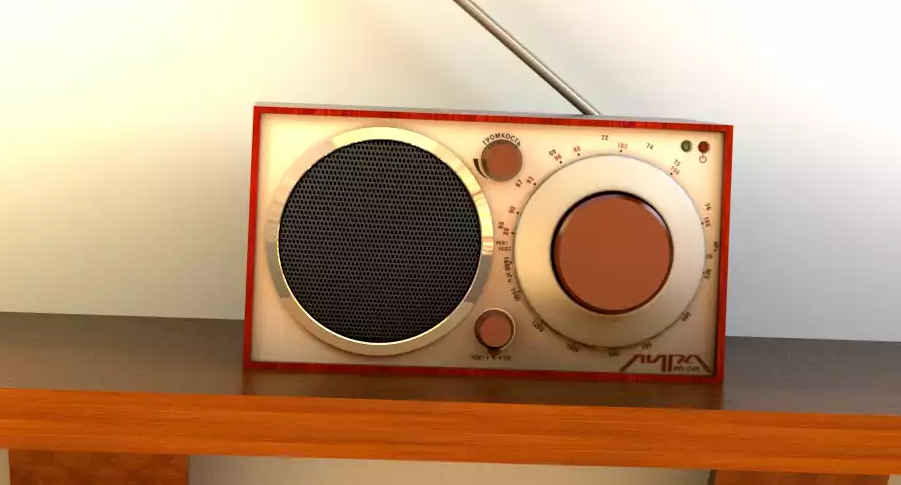

Рис. 11. Лира РП-249.

Ещё один радиоприёмник отечественного производства – на этот раз под давно знакомой потребителям маркой Лира.

Модель выпускается в корпусе «под дерево» и встречается достаточно редко.

Однако поискать её стоит – особенно, при желании стать владельцем надёжного стационарное радио с возможностью хорошего приёма в диапазонах УКВ1, СВ и FM всего за полторы тысячи рублей.

Позитив:

• низкая цена – лучшая в сегменте стационарных радиоприёмников;
• громкий звук;
• хороший приём сигнала и немного расширенный по сравнению с другими стационарными моделями диапазон частот;
• длительный эксплуатационный срок – менять такой приёмник придётся не чаще, чем раз в 10 лет;
• оригинальный ретро-стиль, благодаря которому приёмник выглядит так же, как модели середины прошлого века.

Негатив:

Среди минусов можно отметить не слишком удобную настройку станций и громкости. Хотя обычно владельцы таких приёмников пользуются только 2–3 каналами и редко изменяют громкость. Тем более что радио можно слушать и через наушники, разъём для которых находится на задней панели.

Виды радиоприемников

Современные радиоприемники отличаются друг от друга по ряду характеристик. По способу исполнения бывают:

1. Стационарные модели, часто привязанные к сети электропитания.
2. Портативный, или переносной радиоприемник, который еще именуют карманным.

По способу питания бывают:

• сетевые;
• аккумуляторные;
• работающие от батареек.

Самой важной градацией является тип встроенного тюнера. Он может быть:

• аналоговым;
• цифровым.

Цифровой радиоприемник

В настоящее время во всем мире чаще применяется цифровое радио. В таком приборе встроенный микропроцессор в автоматическом режиме проводит поиск и настройку необходимых каналов, имеет ряд других дополнительных функций. К преимуществам устройства можно отнести:

1. Легкость настройки и высокую стабильность.
2. Возможность «запоминания» любимых каналов и радиостанций.
3. Наличие других функций. К примеру, радиоприемник с часами и календарем помогает не только слушать любимые станции, но и всегда точно знать текущие дату и время.

Аналоговый радиоприемник

Самой первой моделью устройства было аналоговое радио. В таком приборе поиск радиосигналов и их обработка ведутся с помощью привычных аналоговых методов, то есть настройку пользователь проводит вручную, вращая специальное колесо для поиска нужного диапазона. Так способ хорош для радиолюбителей, ведь устройства ловят даже волны с сильными помехами.

Аналоговые переносные радиоприемники имеют большое количество недостатков:

1. Отсутствие возможности точной настройки сигнала. Качество звукопередачи зависит от умений пользователя.
2. Необходимость регулярной подстройки разных каналов при необходимости переключения станции.
3. Отсутствие стабильности в качестве воспроизведения при перемещении приемника.

Терминология

Колебательным контуром в простейшем виде называются катушка и конденсатор, замкнутые в цепь. С помощью них из всех поступающих сигналов можно выделить нужный за счёт собственной частоты колебаний контура. Радиоприемники СССР, как, впрочем, и современные устройства, основаны на этом сегменте. Как все это функционирует?

Как правило, питание радиоприёмников происходит за счёт батареек, количество которых варьируется от 1 до 9. Для транзисторных аппаратов широко используются батареи 7Д-0.1 и типа «Крона» напряжением до 9 В. Чем больше батареек требует простая схема радиоприёмника, тем дольше он будет работать.

По частоте принимаемых сигналов устройства делятся на следующие типы:

1. Длинноволновые (ДВ) — от 150 до 450 кГц (легко рассеиваются в ионосфере). Значение имеют приземлённые волны, интенсивность которых уменьшается с расстоянием.
2. Средневолновые (СВ) — от 500 до 1500 кГц (легко рассеиваются в ионосфере днём, но ночью отражаются). В светлое время суток радиус действия определяется приземлёнными волнами, ночью — отражёнными.
3. Коротковолновые (КВ) — от 3 до 30 МГц (не приземляются, исключительно отражаются ионосферой, поэтому вокруг приёмника существует зона радиомолчания). При малой мощности передатчика короткие волны могут распространяться на большие расстояния.
4. Ультракоротковолновые (УКВ) — от 30 до 300 МГц (имеют высокую приникающую способность, как правило, отражаются ионосферой и легко огибают препятствия).
5. Высокочастотные (ВЧ) — от 300 МГц до 3 ГГц (используются в сотовой связи и Wi-Fi, действуют в пределах видимости, не огибают препятствия и распространяются прямолинейно).
6. Крайневысокочастотные (КВЧ) — от 3 до 30 ГГц (используются для спутниковой связи, отражаются от препятствий и действуют в пределах прямой видимости).
7. Гипервысокочастотные (ГВЧ) — от 30 ГГц до 300 ГГц (не огибают препятствий и отражаются как свет, используются крайне ограниченно).

При использовании КВ, СВ и ДВ радиовещание можно вести, находясь далеко от станции. УКВ-диапазон принимает сигналы более специфично, но если станция поддерживает только его, то слушать на других частотах не получится. В приёмник можно внедрить плейер для прослушивания музыки, проектор для отображения на удалённые поверхности, часы и будильник. Описание схемы радиоприёмника с подобными дополнениями усложнится.

Внедрение в радиоприёмники микросхемы позволило значительно увеличить радиус приёма и частоту сигналов. Их главное преимущество в сравнительно малом потреблении энергии и маленьком размере, что удобно для переноса. Микросхема содержит все необходимые параметры для понижения дискретизации сигнала и удобства чтения выходных данных. Цифровая обработка сигнала доминирует в современных устройствах. Радиоприёмники СССР были предназначены только для передачи аудиосигнала, лишь в последние десятилетия устройство приёмников развилось и усложнилось.

Монтаж уловителя радиосигнала

Установка наружной антенны горизонтального типа начинается с выбора опорных конструкций. На них вы впоследствии закрепите своими руками изоляторы. Одна из опор должна быть установлена на крыше дома. Её нужно укрепить проволочными растяжками. Дерево подходящей высоты можно использовать в качестве второй опоры. Изоляторы можно будет установить на стройках с помощью стальных тросиков.

К изоляторам вы должны своими руками закрепить наружную часть FM-антенны. Её не нужно подвергать большому натяжению. Проволока сжимается, если температура воздуха достаточно низкая, и может потерять целостность при низкой температуре. Роликовые блоки позволят устранить ненужные колебания. Для их использования разместите на втором конце провода груз малых размеров. Он будет соединён с FM-антенной, если перекинуть его через изолятор и блок.

Приёмная часть антенны должна состоять из одного куска однородного материала. Если вы не располагаете однородным проводом, лучше составить FM-антенну из отдельных одинаковых элементов. Их нужно зачистить и пропаять оловом. Оборудование для вертикального спуска антенны не представляет серьёзных трудностей

Обратите внимание, что провод не должен соединяться с посторонними элементами. Провод антенны своими руками нужно закрепить на специальной оттяжной стойке

Это не позволит ему пребывать в неправильном положении в ветреную погоду.

Если место для установки FM-антенны своими руками ограничено, нужно применить другую конструкцию. Это несколько кусков проволоки, которые имеют вид «веника». Своими нижними концами они будут надёжно соединены кабелем. Концы проволок можно плотно залить расплавленным оловом. Место пропайки вы должны покрыть надёжной изоляцией в виде битума или подобного материала.

Комнатная антенна, сделанная своими руками, будет лучшим вариантом, чтоб заменить внешний уловитель. Изоляторы должны закрепляться внутри помещения. Их расположение ближе к потолку даст преимущество в качестве приёма сигнала. Провод должен быть натянут горизонтально либо свёрнут в спираль.

Как изготовить рамочную конструкцию?

Алюминиевый обруч диаметром 77 см и внутренним диаметром 1,7 см можно найти почти в любом спортивном магазине. Сантехнические трубы из комбинированной конструкции металла и пластика хорошо обрабатываются. Для радио также неплохо подойдёт медная трубка чуть меньшего (16 мм) диаметра.

Антенна Рахматтулаева

Конструкция антенны радио является достаточно простой.

1. Центральную жилу, оплётку и короткий отрезок коаксиального кабеля нужно припаять к контактам конденсатора переменной ёмкости.
2. Другой конец, центральную жилу и оплётку нужно припаять к алюминиевому обручу. Также можно использовать автомобильные хомуты, которые нужно тщательно зачистить, с диаметром 16-26 мм. Место контакта также нужно тщательно зачистить.
3. Соотношение длины окружности рамки к длине окружности петли связи должна равняться 1:5.
4. С конца коаксиального кабеля, а также с центральной жилы своими руками нужно удалить внешнюю изоляцию на длину в 1 см.
5. От середины кабеля для FM-антенны нужно отмерить по полсантиметра в обе стороны и снять внешнюю изоляцию. После этого оплётку кабеля требуется удалить. Это приведёт к её разрыву.
6. Проверьте диапазонность приёмопередающего устройства так, чтоб рамка имела резонанс от 5 до 22 Мгц. При других ёмкостях конденсатора можно изменить параметры приёмо-передающего устройства.
7. Если вам больше интересны диапазоны с низкой частотностью – лучше использовать рамку с диаметром больше – 1 или 1,5 метра. Если же высокочастотные – 0,7 метра.

Такое решение – простой вариант, чтобы получить резонансную антенну, способную работать в многих диапазонах. Её диаграмма направленности будет представлять собой цифру 8. Антенны из алюминия и меди работают примерно одинаково.

Мы предложили вашему вниманию популярные типы антенн для радио, которые можно сделать своими руками. Большинство таких решений достаточно просты для изготовления дома, а простота их настройки позволит без труда справляться с самыми сложными проблемами.

Инструменты и материалы

В качестве расходных материалов потребуются.

1. Набор радиодеталей – список составляется по выбранной схеме. Нужны резисторы, конденсаторы, высокочастотные диоды, самодельные катушки индуктивности (или дросселя вместо них), ВЧ-транзисторы малой и средней мощности. Сборка на микросхемах сделает устройство малогабаритным – меньше смартфона, чего не скажешь о транзисторной модели. В последнем случае потребуется разъём стандарта на 3,5 мм для наушников.
2. Диэлектрическая пластина для печатной платы – из подручных материалов, не проводящих ток.
3. Винты с гайками и гровер-шайбами.
4. Корпус – например, от старой колонки. Деревянный корпус изготавливается из фанеры – для него также понадобятся мебельные уголки.
5. Антенна. Телескопическая (лучше использовать готовую), но подойдёт и кусок изолированного провода. Магнитная – наматывается на ферритовый сердечник самостоятельно.
6. Обмоточный провод двух разных сечений. Тонким проводом наматывается магнитная антенна, толстым – катушки колебательных контуров.
7. Сетевой шнур.
8. Трансформатор, диодный мост и стабилизатор на микросхеме – при питании от сетевого напряжения. Для питания от аккумуляторов размером с обыкновенную батарейку встроенный адаптер питания не нужен.
9. Провода для внутреннего монтажа.

Инструменты:

• пассатижи;
• бокорезы;
• набор отвёрток для мелкого ремонта;
• ножовка по дереву;
• ручной лобзик.

Купить новый или бывший в употреблении радиоприемник?

Здесь все просто. Если нужна гарантия и вы ничего не смыслите в радиоэлектронике – нужно брать новый радиоприемник. Если вы готовы рискнуть и при этом получить за те же деньги более достойный приемник – смотрите предложения на вторичном рынке.

Стоит отметить, что старые импортные радиоприемники делались из деталей куда более качественных, чем отечественное бытовое радио. С другой стороны, советские радиоприемники проще ремонтировать.

Отдельно можно отметить систему классификации советской радиоаппаратуры. Если глубоко не вдаваться в правила, то чем выше класс, тем лучше “производительность” радиоприемника (чувствительность, избирательность, стабильность частоты и т.д.). Номер модели состоял из трех цифр. Так вот, первая цифра обозначает класс аппаратуры: 0 – высший класс (Hi-Fi), 1 – первый класс и т.д. Так, например, стереофонический радиоприемник Ленинград-006 имеет высший класс, а Океан-205 имеет второй класс.

Обзор моделей

Хотим предложить вашему вниманию несколько самых популярных и часто покупаемых моделей устройства для проводного вещания.

Россия ПТ-222

Данный трехпрограммный приемник с момента своего создания пользовался невероятным спросом. Обладает такими техническими параметрами:

• мощность – 1 Вт;
• вес – 1,5 кг;
• размеры (ДхВхШ) – 27,5х17х11,1 см;
• частотный диапазон – 160… 6300 Гц;
• тип питания – от сети, напряжение в которой 220 Вт.

Нейва ПТ-322–1

Прибор обладает следующими техническими характеристиками:

• мощность – 0,3 Вт;
• вес – 1,2 кг;
• размеры (ДхВхШ) – 22,5х13,5х0,85см;
• частотный диапазон – 450… 3150 Гц;
• тип питания – от сети, напряжение в которой 220 Вт

Россия ПТ-223–УКВ/FM

Данная модель трехпрограммного радиоприемника считается одной из самых удачных из всех, которые когда-либо существовали. Прибор может вещать не только привычные программы, но и ловить радиостанции с диапазоном УКВ/FM. Технические параметры:

• мощность – 1 Вт;
• вес – 1,5 кг;
• размеры (ДхВхШ) – 27,5х17,5х11,1см;
• частотный диапазон – 88… 108 Гц;
• тип питания – от сети, напряжение в которой 220 Вт.
