Как прозвонить провода: рассмотрим варианты

Как прозвонить провод на авто, в квартире или на даче? С таким вопросом наверняка не раз сталкивался каждый из нас. Ведь без электроэнергии сейчас некуда, а провода и кабели являются «кровеносной системой» энергетики.

Алгоритм действий

Рассмотрим ситуацию. В помещении есть компьютер. Он подключен с помощью патч-корда к роутеру, а тот, в свою очередь, с помощью интернет-кабеля к оборудованию провайдера, для выхода в глобальную сеть. В один момент программа проверки сети на компьютере показывает, что соединение недоступно или не подключено.

Поиск неисправности

Поверхностную проверку можно сделать с помощью команды пропинговки всех узлов домашней сети и нескольких удаленных серверов интернета. Для этих целей откройте командную строку от имени администратора. Далее вводите команды, ориентируясь на алгоритм действий:

  1. Проверка работы сетевой карты самого компьютера делается с помощью обмена тестовыми пакетами с самим собой. Если потерь нет, значит все в порядке. Команда ping 127.1.1.0.

Анализ неисправности

Будем отталкиваться от потерь, полученных при отправке пакетов

Важно понимать, что команда ping – это протокол четвертого уровня по вложенности модели OSI, то есть исключаются программные, сетевые и аппаратные ошибки, но не проверяются 5-7 уровни данных по модели OSI

Как проверить интернет-кабель или локальный кабель и понять, что случился обрыв? Исключить остальные варианты, связанные с неисправностью сетевой карты или маршрутизатора. Если были потери пакетов при проверке самого компьютера:

  1. Перезапустите сетевое соединение.
  2. Отключитесь от всех надстроек сети (VPN, прокси).
  3. Сделайте «Сброс сети».

Проверка обрыва витой пары и целостности изоляции

В следующем видео описаны 5 способов проверки витой пары:

Если все указывает на проблему в кабеле, ее необходимо выявить и устранить. При неисправности короткого кабеля, можно попросту его заменить. Для проводов длиной несколько десятков метров, можно применить специальные приборы, помогающие выявить проблему.

Тестер

MicroScanner2 – профессиональное решение для выявления места неисправности кабеля. Подключив один коннектор в порт, на экране тестера высветиться графическая информация о длине патч-корда до места неисправности.

Мультиметр

В режиме сопротивления необходимо прозвонить оранжевую и зеленую витую пару, чтобы проверить целостность кабеля:

  1. Выньте второй коннектор из сетевой карты ПК или иного сетевого оборудования.
  2. Снимите коннектор с замеряемого конца, и оголите жилы.
  3. Приложите щупы тестера сперва к оранжевому и бело-оранжевому проводнику витой пары. Нормальное сопротивление 1-2 Ом.
  4. Далее приложите к зеленому и бело-зеленому. Сопротивление тоже должно быть 1-2 Ом. Полярность при этом не важна.
  5. После приложите щупы мультиметра к оранжевому и зеленому проводникам. На мультиметре должно быть более 100 Ом. Обычно мультиметры указывают бесконечность.

Самодельная бесконтактная прозвонка

Ниже показа схема простого бесконтактного детектора обрыва, она может быть собрана в течение одного вечера. Учитывая небольшое количество деталей, можно не утруждать себя изготовлением печатной платы, а применить навесной монтаж.


Схема детектора

Перечень необходимых радиодеталей:

  • переменное сопротивление R1 – 100 кОм;
  • резистор R2 – от 4 до 8 МОм;
  • конденсаторы электролитического типа: C1 и С3 – 220 мкФ, С2 – 33 мкФ;
  • конденсатор керамического типа с емкостью 0,1 мкФ;
  • D1 – микросхема LAG 665 (желательно в корпусе DIP);
  • SP – обычный наушник от телефонной гарнитуры.

Схема может питаться от источника с напряжением от 2 до 5 вольт.

Щуп (Р) изготовлен на базе обычной спицы из колеса велосипеда.

Щуп для самодельного детектора обрыва

Правильно собранная бесконтактная прозвонка кабеля не требует настройки.

Видео: Прозвонка кабеля своими руками. Как выполняется прозвонка проводов с помощью лампочки и батарейки

Если посчитать стоимость всех необходимых деталей, нетрудно убедиться, что полученный результат будет на порядок меньше , чем стоимость услуг по обнаружению обрыва проводки, указанных в строительных сметах.

Если нужно найти неисправность оборудования или электрической проводки, одной из операций, которая выполняется в первую очередь, является прозвонка кабелей и проводов мультиметром (тестером) для проверки исправности цепи (отсутствия в ней разрывов), наличия короткого замыкания и определения её сопротивления (если это необходимо). Таким образом удаётся легко и достаточно быстро проверить на исправность лампу, утюг, выключатель, предохранитель, трансформатор. О том, как прозвонить провода мультиметром правильно, и пойдёт речь в этой статье.

Определение причины отсутствия доступа к сети Интернет

В сплывшем окне на мониторе компьютера появилась надпись «Сетевой кабель не подключен», светодиод на сетевой плате не светится. Вставляете, вынимаете вилку RJ-45 в надежде на плохой контакт в соединении и осознаете, кабель неисправен. Если у Вас в компьютере не установлена отдельная сетевая карта, и вилка сетевого кабеля вставляется непосредственно в материнскую плату, то светодиод не будет светить, если отключено соединение программно.

В настоящее время зачастую сетевой кабель витая пара сначала подключают к роутеру, который иногда «зависает». Поэтому в первую очередь необходимо перезагрузить роутер. Для этого достаточно отключить его от питающей сети на минуту и затем опять включить. Вполне возможно доступ к Интернету после этого восстановится.

Отключение может произойти и без Вашего непосредственного участия, например из-за нестабильного сетевого напряжения, запущенными не лицензированными программами или вируса. Для проверки в Win XP нужно зайти: Пуск / Настройки / Панель управления / Сетевые подключения и убедиться, что соединение подключено. Реже, но тоже бывает, не правильно работает драйвер сетевой карты. Проверить можно: Пуск / Настройки / Панель управления / Система / Оборудование / Диспетчер устройств / Сетевые платы. Не должно быть никаких предупреждающих знаков.

Сетевые карты очень редко отказывают, такое иногда случается после сильной грозы. Проверить работоспособность сетевой карты можно, подключив к заведомо исправной линии или установкой в другой компьютер, не забыв инсталлировать для нее драйвер. Иногда удается заставить сетевую карту работать перестановкой в соседний слот материнской платы.

Звонок в техническую службу провайдера поможет проверить работоспособность линии с их стороны. Если в компьютере и у провайдера все в порядке, следовательно, вышел из строя кабель витых пар и требуется его ремонт. Можно конечно вызвать специалистов и ждать, но при желании, возможно, провести диагностику и отремонтировать кабель витых пар своими руками.

Наиболее вероятны следующие неисправности кабеля витых пар:
– полный обрыв одного или нескольких проводов − встречается часто;
– короткое замыкание между проводниками одной витой пары или между проводами соседних пар − встречается реже.

Как проверить ресивер спутниковой антенны

Перед тем как приступить к следующей попытке проверить антенну, лучше ещё раз попробовать предыдущие этапы. Возможно, где-то была допущена ошибка. Если же ничего не помогает можно проверить ресивер на исправность.

  1. Сначала следует зайти в ручные настройки и записать параметры для спутника этого провайдера.
  2. Затем, взять устройство и подключить к другому спутниковому телевидению.
  3. После чего, в меню выбрать ручной поиск, где найти нужный спутник и выставить уже записанные параметры.
  4. Если обе шкалы цветные и в числовом значении, значит, ресивер исправен, иначе его придётся сдать в ремонт.

В любом случае не стоит сразу же кидаться и покупать неисправный элемент или вызывать мастера. Лучше попытаться пройтись по каждому пункту проверки телевизионной антенны 2–3 раза. И только тогда можно делать какие-то выводы.

Как определить короткое замыкание

Пошаговая инструкция как определить короткое замыкание мультиметром:

при выключенных электрических приборах и сети нужно замерить сопротивление цепи в отдельных узлах. По возможности желательно применять электросхему электрического снабжения дома или квартиры. Если показывается большое сопротивление, то этот участок исправен. А в местах с КЗ, сопротивление будет равняться 0. Однако устройство может высвечивать и большой показатель сопротивления, в основном если до короткого замыкания большое расстояние. Для такого варианта желательно применять мегаомметр;

  • если таких приборов нет, то можно применять контрольную лампу с независимым источником тока. Можно оснастить для этого щупами обычный фонарик (лампочка должна работать при соединении штырьков друг с другом). Замыкая один за другим нужные жилы сети на соединениях распределительных коробок, по работающей лампе можно обнаружить КЗ;
  • убрать испорченный кабель. Выполнение точечного монтажа электро проводки не нужно выполнять. Во-первых, скрытая проводка располагается под облицовочным материалом, а это дополнительные траты на монтажные работы. Во-вторых — рекомендуется заменить весь испорченный кабель, так как КЗ может снова повториться. Желательно новый кабель расположить за плинтусом. Применяя специальный короб, подсоединить его в розетку.

Как прозвонить электропроводку

В основном этот процесс выполняется при помощи мультиметра. Этот прибор стоит достаточно дешево, поэтому желательно иметь его в своем наборе инструментов.

Самый легкий вариант прозвонки, это выполнить ее на этапе прокладки. Как правильно это сделать:

  • проверить провод на целесообразность заявленной мощности. Сечение проволоки будет равно общей мощности электрических приборов, которые будут применяться в этой сети;
  • проверить изоляцию кабеля на целостность. Это можно сделать визуально;
  • замерить сопротивление изоляции мегаомметром. Для электрической цепи со стандартным напряжением 220 В сопротивление не должно превышать 0,5–1 МОм;
  • правильно проверить сеть под максимальной нагрузкой. Для нужно включить все приборы в нее сразу.

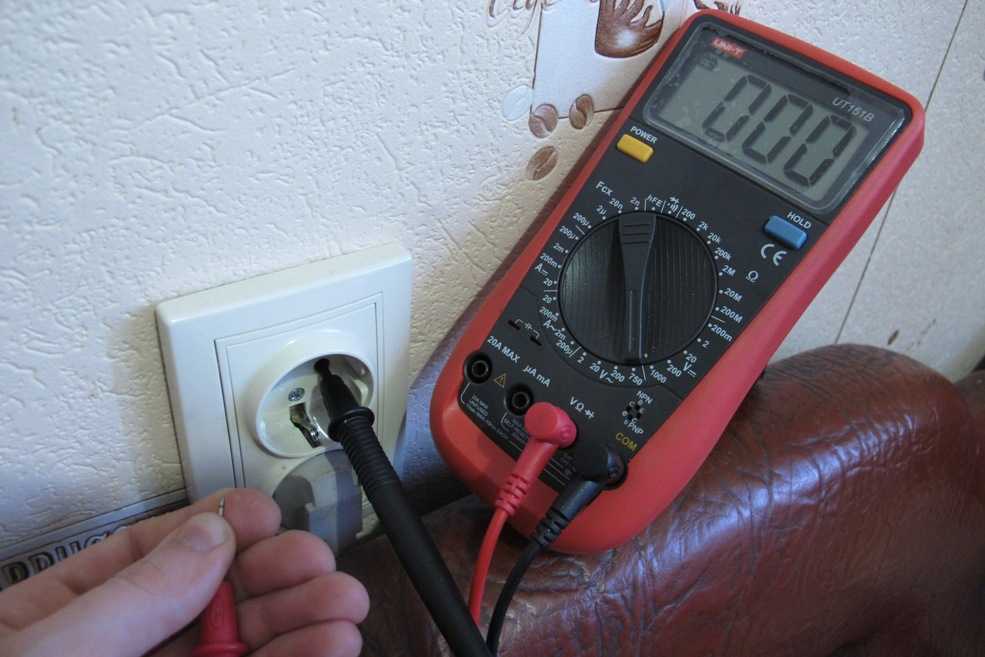

Также можно прозвонить проводку с помощью розетки. Ручку диапазонов переместить в положение измерения напряжения переменного тока. Необходимо выставить показатель 750 В. Щупы устройства подсоединяются в дырки розетки. Напряжение должно показывать 220 В. Максимальная погрешность — 10%. Если она превышает допустимое отклонение, то необходимо применять сетевые фильтры для подключения бытовых приборов.

Как проверить целостность цепи

Для тестирования целостности электрической проводки необходимо использовать цифровой мультиметр, работающий в режиме замера сопротивления. При проведении проверки нужно сделать замкнутую цепь, которая состоит из самого устройства, двух измерительных «щупов» и тестируемого провода.

Внимание! Во время работы по испытуемому участку пускается малый по величине электрический ток, а прибор будет узнавать показатель его внутреннего сопротивления. Такой вариант подходит для тех, кто не имеет особых навыков в электрике

Как прозвонить провода в автомобиле

  1. Прибор настроить рукояткой в режим измерения напряжения;
  2. Конец устройства подсоединить к массе автомобиля или на минус АКБ. Отличительной чертой питающей пары в машине будет то, что отрицательный провод или сильно короткий, или полностью отсутствует;
  3. Второй щуп касается подводящего провода. Он должен быть отключен от зажима устройства.

Как поменять пароль на роутере Asus

Если у вас Wi-Fi роутер от Асус, поменять на нем пароль окажется очень легко. Главное — точно следовать пошаговой инструкции:

  • Откройте любой браузер. Сделать это можно даже на телефоне.
  • Перейдите по адресу — 192.168.1.1.
  • В качестве логина укажите аdmin. Пароль — такой же.

  • Теперь откроется меню. Перейдите в настройку, которая обозначена как беспроводная сеть.
  • В поле SSID укажите имя вашего Wi-Fi.
  • Где указан метод проверки подлинности, нужно поставить WPA2-Personal. Сегодня такой метод считается максимально защищенным.
  • Новый пароль следует ввести в поле, которое называется предварительный ключ WPA.

Вот и все! Остается только нажать кнопку «Применить». Подобный способ также используется для смены пароля на Wi-Fi роутерах Upvel и Tenda.

Прозвонка домашней электропроводки

Речь пойдет о квартире, в которой разводка электролиний соответствует современным нормативам и требованиям: в каждую комнату идет отдельная линия, а ее питание осуществляется через свой «автомат».

Если свет в комнате внезапно погас, но при этом во всех остальных помещениях он горит нормально, то в первую очередь нужно проверить, исправен ли световой прибор. Прежде чем приступить к работе, электропитание комнаты нужно отключить. Если лампа светильника прозрачная, оборванная нить накаливания будет сразу видна; если же нет, придется прозвонить ее мультиметром.

Сначала надо посмотреть, сработали или нет автоматы в электрощитке. Если они включены – проблема, скорее всего, кроется в патроне, выключателе или самой лампочке, а проводка исправна. При срабатывании автомата необходимо проверить все элементы цепи, кроме выключателя, в том числе и сам рубильник.

Автомат не сработал

Если свет погас, а рубильник остался во включенном положении, то сначала нужно прозвонить выключатель. Если он исправен, то при нахождении элемента во включенном положении мультиметр должен издать звуковой сигнал, а в выключенном – на табло должна высветиться цифра 1 при отсутствии звука.

Дальнейшая проверка происходит в следующем порядке:

  • Включить мультиметр в режим измерения напряжения, а затем проверить вход и выход рубильника.
  • При наличии разности потенциалов на автомате вывернуть лампочку из патрона и прикоснуться одним щупом к ее центральному контакту, а вторым – к цоколю. Если при этом не раздастся сигнала, а на дисплее высветится 1 или 0 – лампа неисправна.

Если проверка показала, что лампочка рабочая, следует перейти к тестированию патрона. Разобрав осветительный прибор, нужно осмотреть подведенные проводники и контакты. Если визуальный осмотр не выявил неполадок – проблема не в патроне.

Такая проверка обычно позволяет установить, что один из перечисленных элементов неисправен. После его замены или ремонта проблема исчезает.

Автомат сработал

Если выключение света в комнате произошло вместе со срабатыванием автомата, в первую очередь следует проверить патрон и целостность кабелей, подведенных к светильнику. Как это делается, было рассказано выше.

Повреждения ее случаются нечасто, но иногда происходят, к примеру, при установке декоративных деталей или монтаже подвесных потолков.

Порядок прозвонки электрической линии таков:

  • Отключить подведенный кабель и отвести его с помощью отвертки в сторону.
  • Вывернуть лампочку накаливания из патрона.
  • Поставить мультиметр в режим прозвонки. Одним из щупов дотронуться до нулевой жилы, а вторым – до конца отсоединенного провода. Звуковой сигнал тестера при этом оповестит о закорачивании электропроводки.

  • Убедившись, что имеет место короткое замыкание, нужно найти, а затем вскрыть соединительную коробку и отсоединить друг от друга имеющиеся в ней проводники.
  • Проверить на КЗ все группы кабелей. Чтобы определить замкнутый участок, нужно сначала прозвонить тестером цепи, расположенные на квартирном электрощите. Раздавшийся при этом сигнал будет свидетельствовать о неисправности проводника, ведущего от щитка к распределительной коробке. Если он в порядке, то диагностика продолжается до тех пор, пока не будет обнаружен поврежденный кабель.

Пример поиска обрыва провода на видео:

Из этого материала вы узнали, как прозвонить проводку для обнаружения неисправностей с помощью мультиметра. Процедура эта достаточно несложна, но при ее проведении, как и во время любых других электромонтажных работ, следует неукоснительно соблюдать технику безопасности.

Варианты прозвонки проводов

Вообще термин «прозвонки» проводов включает в себя широкий спектр вопросов начиная от проверки их целостности и заканчивая определением сопротивления изоляции провода. Нас в первую очередь интересуют вопросы, связанные с неисправностями в проводке дома или квартиры, поэтому и остановимся именно на них.

Проверка целостности отдельного куска провода

Наиболее распространенной проблемой является обрыв провода. Он может произойти по массе причин начиная от постороннего вмешательства и заканчивая его перегоранием. Для определения этого повреждения можно использовать мультиметр, тестер, двухполюсный индикатор напряжения с функцией контроля цепи (наиболее распространенной моделью является «Контакт») и однополюсный индикатор – отвертку.

  • Начнем с самого простого случая, когда требующий проверки провод лежит у нас на столе. Перед тем как прозвонить провод мультиметром его следует включить и настроить измеряемый параметр. Мы будем замерять сопротивление. Это значение обычно обозначается «Ω». Ели такого обозначения нет, то ищем значения с единицами измерения «Ом» — в этих единицах измеряется сопротивление.
  • При прозвонке мультиметром можете выбрать любой предел измерений. Но обычно выбирают в пределах 100Ом. После этого проверяем работоспособность мультиметра замыканием двух его концов. В идеале должно показать 0Ом, ну или очень близкое к этому значение.
  • Теперь берем провод, требующий проверки, и касаемся выводами мультиметра к его концам. В идеале должно появится значение как можно ближе к 1Ом. Если же провод имеет обрыв, то появится очень большое значение или «-EL-».

Органы управления мультиметром

Обратите внимание! Прикасаясь выводами мультиметра к концам провода не прикасайтесь контактной части. Это может негативно отразится на результатах измерений

Ведь если сопротивление изоляции человека ниже чем у провода, он покажет именно ее.

Для измерения целостности провода тестером или «Контактом» достаточно просто коснуться концов кабеля. Если загорелась лампочка или диод, то это является сигналом целостности провода. Соответственно если лампочка не горит, значит есть обрыв. Но бывают случаи, когда необходимо определить целостность провода, а под рукой только индикатор отвертка. В этом случае также можно выполнить проверку целостности провода, но наша инструкция не может его рекомендовать, ведь он сопряжен с определённым риском

Поэтому пользоваться им возможно только в крайних случаях и очень осторожно

Индикатор напряжения «Контакт»

В этом случае определяем фазу в ближайшей розетке

Один конец провода вставляем в фазный вывод розетки, а на втором, с соблюдением всех предосторожностей, проверяем наличие напряжения. Если провод целый, то напряжение будет

Определение целостности провода в скрытой проводке

Но к сожалению, далеко не всегда можно получить простой доступ к обоим концам требующего проверки провода. Зачастую они скрыты под слоем штукатурки и не мультиметром, не тестором, не и индикатором не достать до обоих его концов. Но не стоит отчаиваться! Есть способы как прозвонить провод тестером или мультиметром и в этом случае.

Обратите внимание! Прежде чем делать вывод о обрыве фазного провода, убедитесь в отсутствии коммутационных аппаратов в схеме. На автомобиле это могут быть предохранители, а в квартире выключатели

На фото представлена простейшая прозвонка целостности проводов

  • С нулевым и защитным проводом все немного сложнее. Так как тестером прозвонить провод сложно из-за удаленности его концов, то нужно сделать так чтоб это было возможно. Прежде всего снимаем напряжение со всех проводов, находящихся в распределительных коробках, в которых предстоит работа.
  • Теперь используя перемычку или обычную скрутку соединяем между собой требующие проверки провода. Для точности показаний и исключения ошибки их лучше отсоединить от других проводов в коробке. Если защитного провода нет, то после проверки отсутствия напряжения, соединяем нулевой и защитный провод.
  • Теперь наши провода образовали единую цепь. Поэтому в противоположном от места соединения участке проверяем наличие цепи между ними. Делается это так же, как и в описанном выше способе с отдельно расположенным проводом.
  • Вы скажите хорошо, мы знаем, что, обрыв есть, но в каком из двух проводов? Все просто. Если вы решили проверять сеть из-за поломки, то обрыв в нулевом проводе. Так как защитный провод обеспечивает только безопасность в отношении поражения электрическим током и не как не влияет на работоспособность. Если же у вас двух проводная цепь и вы проверяли, соединяя нулевой провод с фазным, то целостность фазного провода мы уже проверяли.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

  • U — символ напряжения;
  • В — обозначает вольты, это тоже мера напряжения;
  • I — это ток, при установке ручки на это обозначение будет измерена сила тока;
  • А — амперы, мера силы тока;
  • Ω, R — символ сопротивления;
  • Ом — мера сопротивления, Омы;
  • -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
  • Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

https://youtube.com/watch?v=DU1hvRCR2Rw

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Выводы и рекомендации

  • Всегда проводим измерения сопротивления в свободном состоянии тестируемых проводников. Измерение провода под напряжением является летальным. По крайней мере для мультиметра.
  • Измерение цепи на самом деле является проверкой её электрического сопротивления.
  • Когда проводник не поврежден, результат измерения должен быть не более нескольких Ом.
  • Прежде чем выполнять само измерение на обрыв, стоит выполнить пробное измерение на щупах, чтобы проверить рабочий ли прибор.

Проверка обрыва проводки в авто производится аналогично, с той лишь разницей, что можно не опасаться удара тока 220 В в виду отсутствия такового (это не относится к электромобилям — там бывает и 600!).
