Как увеличить длину провода от любого электроприбора, чтобы это было незаметно?

Нарастить провод своими руками в домашних условиях. Все способы удлинения и ситуации, с которыми может столкнутся каждый человек. Особенности и секреты.

Соединение пружинными и самозажимными клеммниками

В настоящее время выпускаются как клеммные колодки и клеммники многоразового применения, так и однократного использования.

  • пружинные клеммные колодки и клеммники многократного применения, имеют фиксирующую пружину, которую можно ослабить поднятием рычага, расположенного на корпусе прибора. Это позволяет достать или вставить провод без приложения усилий. Опускание рычага надёжно фиксирует жилы кабеля;
  • клеммники однократного применения автоматически зажимают провод при установке его в гнездо, извлечение провода потребует физического усилия, которое может повредить зажимную пружину, поэтому рекомендуется их однократное использование.

Как многоразовые, так и клеммники однократного применения выпускаются в широком ассортименте, в том числе с разным количеством подключаемых веток разводки, предназначенных для фиксации провода сечением от 0.08 мм² до 6 мм². В том числе, и в виде готовых к установке, клеммных коробок. Этот способ соединения алюминиевого и медного провода на настоящее время является наиболее оптимальным в плане надёжности и удобства использования.

Разрез пружинного клеммника и размещение соединения в распределительной коробке

Клеммные коробки с пружинными зажимами впервые были выпущены немецкой компанией Wago, от чего и получили своё название, но в настоящее время существует большое количество аналогов, в том числе и контрафактного происхождения. По этой причине необходимо приобретать пружинные клеммные коробки только в магазинах электротехники. При приобретении клеммных коробок на рынке существует большая вероятность приобрести некачественные изделия, не отвечающие заявленным требованиям.

Самозажимной клеммник WAGO

Для фиксации провода в клеммной коробке необходимо подготовить провода, для этого снять с их концов изоляцию, размер оголённой части должен быть не менее 0.5 см. После чего открытая часть жилы кабеля вставляется в нужное гнездо клеммной коробки и фиксируется в нем посредством пружинного зажима или винта. Необходимо отметить, что крепление в клеммной коробке обычно не требует дополнительной изоляции, но в тоже время при расположении их в стене, необходима распределительная коробка. Таким образом, пружинные клеммники обладают рядом преимуществ перед остальными видами соединений ввиду удобства подключения.

Самозажимной клеммник

Схемы распиновки

Обжим витой пары осуществляют по одной из двух схем: 568А или 568В. В обеих схемах задействованы все 8 жил, меняется только порядок их укладки. Чаще используют вариант В. Каждый провод размещают в соответствующее углубление коннектора, при этом контакты нумеруют от 1 до 8.

При подготовке кабеля используют прямой или перекрестный обжим. При прямом соединении оба конца провода обжимают одинаково, такой шнур подходит для подключения ПК к роутеру или хабу. При перекрестном на концах применяют разные схемы, оно больше подходит для линии связи между двумя компьютерами, без подключения их к промежуточному коммутатору. Однако современные устройства умеют определять тип обжима и подстраиваться по него, поэтому перекрестный вариант теряет актуальность.

Для изготовления кабеля прямого типа чаще используется распиновка rj45 по схеме 568В. Соединение таким шнуром обеспечивает высокую скорость обмена данными по сети – до 1 ГБит/с. Распределение жил по цветам приведено на рисунке.

Если часть внутренних проводников повреждена или не нужна повышенная скорость соединения, используют обжим витыми витой пары 4 жилы. Для этого используют только половину жил – оранжевого и зеленого цвета.

При использовании перекрестного метода обжимка витой пары на 8 жил немного меняется. Цветовая схема распиновки проводов зависит от нужной скорости сети – для максимальных значений рекомендован особый тип присоединения жил.

Соединить витую пару между собой при обрыве линии или необходимости ее удлинить, можно по этим же схемам. При этом жилы просто скручиваются друг с другом, припаиваются или обжимаются в специальный соединитель.

Как обжать витую пару (распиновка интернет-кабеля)

Для обжима витой пары используются:

Цветовые схемы распиновки

Существует две основные схемы, по которым можно обжать витую пару: прямая и перекрёстная.

Они отличаются между собой по способу расположения жил кабеля (цветовая схема распиновки). В первом случае на обоих концах провода жилы располагаются в одинаковой последовательности:

Такой способ применяется чаще всего, например, когда нужно обжать кабель для соединения разных по назначению устройств (компьютера, ноутбука, телевизора и т. д.) с роутером или модемом.

При необходимости перекрёстной распиновки жилы кабеля в первом коннекторе имеют такую же последовательность, как и в предыдущем случае, а на втором располагаются по такой цветовой схеме:

Перекрёстный обжим используется при соединении одинаковых по назначению устройств, например, двух компьютеров или роутеров. Но сегодня он почти не применяется, так как современные сетевые карты и маршрутизаторы умеют автоматически определять схему обжима кабеля и подстраиваться под неё.

Инструкция по обжиму кримпером

Обжать витую пару совсем несложно:

  1. Подготовьте кабель, коннектор RJ45 и обжимной инструмент.
  2. Освободите кабель от наружной обмотки приблизительно на 2–3 сантиметра от края. Для этого можно воспользоваться кримпером: в нём предусмотрены специальные ножи.

    Снять наружную обмотку с витой пары можно с помощью кримпера или обычного ножа

  3. Раскрутите и выровняйте парные проводки витой пары. Расположите их в правильной последовательности в соответствии с выбранной схемой обжима. Приложите кабель к коннектору и отрежьте лишнее. Открытые провода нужно оставить на такую длину, чтобы в нижнюю часть разъёма зашёл кабель в оболочке.

    Чтобы отмерить длину свободных проводников, нужно приложить к кабелю коннектор

  4. Обрежьте излишне длинные проводки с помощью кримпера.

    В кримпере есть специальный нож, которым можно обрезать длинные проводки

  5. Вставьте все жилы кабеля в коннектор до самого конца.

    Провода витой пары должны заходить в разъём до самого конца, под контактные площадки

  6. Обожмите витую пару с помощью кримпера. Для этого вставьте разъём в его гнездо до щелчка и несколько раз сожмите ручки инструмента.

    Обжимать витую пару кримпером очень удобно, так как в нём есть специальное гнездо для коннектора

Я не раз самостоятельно обжимала витую пару дома и на работе. Сделать это с помощью специального инструмента очень легко, главное – правильно расположить проводки по цвету. А вот обрезать наружную оболочку кабеля кримпером нужно аккуратно. Мой опыт показывает, что если приложить лишние усилия, то перерезается не только внешняя изоляция, но и внутренние жилы.

После обжатия витой пары наружная обмотка должна частично входить в коннектор.
Если жилы кабеля выглядывают из разъёма, то обжим нужно провести заново.

Наружная оболочка кабеля должна частично заходить в разъём

Инструкция по обжиму отвёрткой

Обжать кабель можно не только с помощью специального инструмента, но и обычной отвёрткой. Этот способ более трудоёмок, а вероятность некачественного результата выше. Но он будет единственно возможным для тех, у кого под рукой нет кримпера. Для выполнения работы понадобятся:

Обжимать кабель нужно следующим образом:

Видео: как обжать витую пару отвёрткой – наглядная инструкция

Обжим четырёхжильной витой пары

Помимо восьмижильной витой пары есть и четырёхжильная. Она используется реже, потому что обеспечивает скорость передачи данных не более 100 Мбит/с (на стандартном кабеле скорость может достигать 1000 Мбит/с). Но такой кабель дешевле, поэтому он активно используется в небольших сетях с малыми и средними объёмами информации.

Процесс обжима четырёхжильной витой пары такой же, как и восьмижильной: используются такие же коннекторы и обжимные клещи. Но при этом в разъёме задействуется только часть контактов, а именно 1, 2, 3 и 6, а остальные остаются пустыми.

Цветовые обозначения проводников в четырёхжильной витой паре могут быть разными, но чаще всего встречаются два варианта:

  1. Бело-оранжевый, оранжевый, бело-синий, синий.
  2. Бело-оранжевый, оранжевый, бело-зелёный, зелёный.

В первый и второй контакты всегда вставляются бело-оранжевая и оранжевая жилы соответственно. А в третьем и шестом будут либо синие, либо зелёные провода.

Фотогалерея: цветовая схема обжима витой пары из четырёх жил

Четырёхжильную витую пару легче обжать, чем восьмижильную При обжиме четырёхжильной витой пары оранжевые проводники чаще всего занимают первый и второй контакты При обжиме четырёхжильной витой пары в третьем и шестом контактах могут использоваться зелёные провода Схема обжима четырёхжильной витой пары с синими и коричневыми проводниками встречается очень редко

Как нарастить силовой вводной кабель в квартире

Эта процедура может потребоваться при замене прибора учёта электроэнергии. Вам понадобится:

  • купить отрезок кабеля подходящего сечения и марки;
  • соединительную муфту нужного размера;
  • определённое количество гильз эквивалентное числу соединений в многожильном проводнике;
  • электромонтажные клещи;
  • изоляционный материал (термотрубки либо специальные изоляционные смеси).

Технологическое решение:

конец каждой жилы основного кабеля и перемычки вставляют в гильзу и обжимают элктромонтажными клещами;
фиксируют подготовленные жилы болтом в посадочном месте соединительной муфты;
проводят герметичную изоляцию одним из двух способов: прогревают термотрубку до её усадки по контуру;
используют комплекты, состоящие из муфты, фум-ленты для уплотнения кабельных концов в ней и герметика, осторожно заливающегося внутрь муфты.

Такое наращивание обеспечивает хороший контакт и несильно увеличивает сопротивление в месте соединения, не боится повышенной влажности.

Требования

Уже можно понять, что для подключения такой техники не каждый кабель подойдет. Это логично, так как при больших перегрузках он просто сгорит и может стать причиной поломки оборудования или пожара. Поэтому при выборе кабеля для электрической плиты, следует опираться на такие важные характеристики:

  • номинальное напряжение;
  • материал, что служит основой для проводных жил;
  • кабельное сечение;
  • удобство подключения к устройству.

Если мы берем номинальное напряжение для устройств известных марок, то его показатель должен быть точно не меньше, чем предусматривается обычной электросетью, куда требуется подключить прибор. Теперь скажем немного больше об описанных показателях.

Наверное, одним из важнейших аспектов, который будет играть роль, является материал изготовления кабельных жил. Лучше всего, если они будут медные. Сам по себе этот металл может подвергаться спаиванию при необходимости. Да и медный силовой провод является более гибким, нежели алюминиевый аналог. Но стоимость медного решения будет выше. Если выбор пал все же на алюминиевый аналог, то нужно понимать, что его монтаж не следует проводить в материалах, которые горят. Узнать, из чего сделан электрический провод, можно благодаря специальной маркировке на самом изделии.

Если говорить уже непосредственно о цифрах, то, как правило, большинство решений от известных брендов (Samsung или Electrolux) рассчитаны на потребление электроэнергии чуть менее 4 кВт. По этой причине и запас прочности провода подобрать по мощности нужно где-то с ориентацией на такой показатель.

Чтобы работа устройства была максимально безопасной, следует также обращать внимание и на следующие моменты

  • Если прокладывать шнур будет нужно прямо от щитка до электроплиты – достаточно шнура со стандартным сечением 1,5 кв. мм.
  • Если между устройством и щитком будут подключаться и другие электроприборы, то следует иметь кабель с сечением минимум 2,5 кв. мм. Такой вариант даст необходимый запас на случай подключения какой-то другой бытовой техники.

Важным параметром является еще фазность подключения. Она будет зависеть от количества жил в кабеле. Провод может быть 3 или 5-жильным. Количество жил будет зависеть от сети электропитания в помещении. А она бывает либо 1-фазная, либо 3-фазная. Если первый вариант – то нужно будет приобретать провод с тремя жилами, а если второй – с пятью.

А также следует узнать, а поддерживает ли приобретаемое оборудование тот тип подключения, что был выбран. Например, плиты с мощностью до 5 кВт обычно подключаются к 1-фазной сети, а более мощные имеют 2 или 3-фазное подключение. Будет еще важен тип кабеля, который может использоваться, но об этом ниже.

Как удлинить провод: 3 варианта

Очень неудобно пользоваться интернетом, когда нет возможности свободно передвигаться. Многие выполняют наращивание сетевого кабеля, чтобы сделать пользование интернетом комфортнее. Существует несколько простых способов удлинить кабель.

При покупке важно обратить внимание на внешний вид джойнера, так как он очень похож на переходник для телефона. Отличить витую пару будет несложно, так как переходник имеет 8 контактов, в то время как телефонный переходник – всего 7. В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю

В патч-корд вставляют компьютерную сетевую карту, другой конец корда подключают к сетевому кабелю.

Варианты удлинения интернет кабеля:

  1. Роутер.
    Удобный и надежный вариант удлинения. В роутере расположено пару гнезд, к которым можно подключить сетевой кабель. Роутер – «разветвитель» интернета. Он позволяет не только удлинить кабель, но и выполнить подключение к каналу дополнительных устройств. Отказаться от кабеля можно вообще, если приобрести Wi-Fi роутер.
  2. Приобретение нового кабеля.
    Старый кабель можно заменить на новый, просто предварительно измерив его длину. Этот метод требует временных затрат, так как для переподключения придется вызвать техника. Но если речь идет не о многоэтажном доме, а о частном, то метод вполне подходящий.
  3. Выполнение скрутки.
    Мастера не советуют использовать этот способ. Он предполагает разрезание кабеля, а затем вставку в него дополнительного отрезка необходимой длины. Два отрезка нужно соединить изолентой.

Скрутка может привести к возникновению коротких замыканий, что приведет к нарушению скорости соединения или полному отсутствию интернете. Самым надежным и современные способом удлинения кабеля является использование роутера. Если нет уверенности в том, что попытка самостоятельного удлинения пройдет успешно, всегда можно обратиться за помощью к интернет провайдеру.

Часто случается так, что мастер перебил проводку, выполняя ремонтные работы. Работая с болгаркой или другими инструментами, некоторые случайно могут перерезать электрический провод, проложенный в стене. О повреждении свидетельствуют появившиеся искры, выключение электричества или выбивание пробок.

Также могут поломаться провода, расположенные в установочной коробке. Часто для их правильного подключения не достает длины. Следует заметить, что специалисты советуют не чинить один провод, а заменить весь поврежденный участок. Конечно, такой способ подходит для тех, кто не боится повреждения отделочных материалов и готов сделать новый ремонт.

Как нарастить алюминиевый кабель:

  1. Скрутить концы кабеля, если они имеют достаточную длину. Скрутку нужно обязательно обмотать изолентой. Такой способ является самым ненадежным, потому что скрутка может снова поломаться, что вернет проблему.
  2. На концы проводов можно насадить специальную термоусадочную трубку. Такой способ подходит для соединения и удлинения любого кабеля. Для того чтобы выполнить насаждения правильно, трубку нужно нагреть.
  3. Все типы проводов (медный и алюминиевый) можно удлинить, используя колодку. Концы кабеля необходимо зачистить, а затем подобрать колодку.
  4. Если провода отломились, их можно починить, используя спиральку. Ее навинчивают на концы проводов. После того, как нужная плотность будет достигнута, нужно делать изоляцию проводов.

Удлинение витой пары не требует особой квалификации, а при правильном исполнении может быть даже надежной. При скручивании проводов нужно следовать правилу одного уровня и изолировать каждое отдельное соединение. Интересен метод смещения мест соединений, выполненных способом скрутки или пайки.

Как удлинить провод интернета

Кабельное подсоединение — самое надёжное, с ним практически не возникает проблем. Витая пара стабильно передает сигнал, несмотря на расстояния и помехи, которые для беспроводной сети часто являются критичными. Но иногда создаются ситуации, когда кабель может порваться или просто не хватает несколько метров дотянуться до компьютера или роутера, и при сложившемся затруднении его нужно удлинить.

Соединительный компьютерный кабель — восьмижильная витая пара — эксплуатируется провайдерами для прокладки локальной сети к компьютерной технике внутри помещения. Это связано с тем, что такой кабель дешевле, проще и удобнее в монтаже. Нарастить четыре пары, разных по цвету в изоляции, и свитых между собой медных проводков, вполне возможно самостоятельно, если рядом нет специалиста, сэкономив при этом средства.

Существует несколько простых способов соединить или удлинить провода при необходимости:

  • специальными адаптерами;
  • скручиванием проводников своими руками;
  • самостоятельной пайкой.

Обратите внимание! Одним из простых способов удлинить LAN-кабель — применение специальных приспособлений, которые используются в зависимости от технических характеристик витой пары. Они могут соединяться с кабелем через вилку RJ-45 или без неё

Самые распространённые из них «джойнер» — бочонок-соединитель RJ45, который имеет другое название — муфта. Используется он для присоединения двух отрезков кабеля в одну целую часть.

Адаптером можно воспользоваться, если оба конца онлайн-кабеля предварительно обжаты компьютерной вилкой. Провод обжимается с двух сторон специальным штекером RJ-45 и вставляется в «джойнер», в котором имеются два разъема RJ-45. Остаётся просто подсоединить с двух сторон два компьютерных кабеля, и наращивание проводов готово.

Обратите внимание! Все сетевое компьютерное оборудование подключается с использованием коннектора RJ-45. Если правильно соединить провода, потеря сигнала будет минимальной и качество связи не пострадает

В продаже имеются и другие приспособления для наращивания LAN-проводника — каплеры. С их применением удлинить кабель просто и удобно. Не нужно обжимать концы кабеля в коннектор, и не потребуется специальный инструмент.

Каплер — соединительная коробка для LAN-кабеля представляет собой блок с 16 ножевыми контактами. Для коммутации проводов снимается крышка, и соблюдая цветовую маркировку по схеме производится их подсоединение. С обеих сторон в неё заводится провод, и с помощью отвёртки закрепляется. Эстетически всё выглядит красиво и аккуратно.

В некоторых случаях удобно подсоединить к закрепленной на стене розетке RJ-45 компьютерный кабель, обжатый вилками RJ-45. Компьютерная розетка предназначена для включения компьютеров в сеть-онлайн. Конструкция её имеет с одной стороны разъем RJ- 45, с другой — 8 ножевых контактов, (внешне она похожа на телефонную, только шире). С проводника снимается его внешняя оболочка на 3 см, пары расплетаются на длину 1,5 см. Проводки по очереди заводятся в контакты, заправляются лезвием отвертки.

Обратите внимание! Быстрое наращивание кабеля, без зачистки провода от изоляции, можно выполнить при использовании скотчлока — компактного пластикового соединителя с металлическими контактами. Они подходят для слаботочных цепей и часто используются для ремонта компьютерных и телефонных сетей

Существуют их разные модификации. В своей конструкции они имеют U-образный прорезающий изоляцию контакт. Провода соединяют цвет-в-цвет

Они подходят для слаботочных цепей и часто используются для ремонта компьютерных и телефонных сетей. Существуют их разные модификации. В своей конструкции они имеют U-образный прорезающий изоляцию контакт. Провода соединяют цвет-в-цвет.

Крышка адаптера имеет защелку, которая после сжатия плоскогубцами фиксируется и уже не разжимается. Недостатком является то, что после ремонта провода получается небольшой пучок клемм, которые торчат во все стороны. Компактно их спрятать не получится.

Сплиттер — тройник, который имеет один вход и два выхода. Удлинение интернет-кабеля при применении сплиттера применяется в тех случаях, когда провод уже проложен, и чтобы к одному 8-жильному кабелю подключить 2 компьютера, разделяя по 4 жилы для каждого.

Обратите внимание! Сплиттер не разделяет одну линию на два ПК. В витой паре провайдера используется 4 рабочих контакта, а 4 —
незадействованных

Они используются для того, чтобы подключить к ним другое оборудование.

Как соединить интернет кабель между собой способом спаивания

Самый надёжный и качественный способ соединить провода — их спаять. Это труднее и занимает больше времени, чем наращивание с помощью переходников, и при этом необходимо иметь опыт и инструменты. Процесс пайки требует аккуратности, чтобы не повредить горячим паяльником соседние провода.
Для работы понадобятся:

  • инструменты для снятия изоляции и зачистки медных проводов;
  • паяльник, желательно с автономным питанием.

Перед пайкой проводится подготовка кабеля

Зачищается изоляция с большой осторожностью, чтобы не повредить медные жилы. Провода подбираются по цвету и прикладываются друг к другу

Чтобы удобно было их паять, можно сцепить между собой. Места соединения после паяния изолируют изоляционной лентой, чтобы они имели лучший эстетический вид и лучшую герметичность.

Ремонт порванного провода для интернета

В чем отличия между сетями 3G и 4G: особенности, преимущества и недостатки

При повреждении онлайн-кабеля можно провести скручивание проводников. Это самый простой способ, не требующий специального инструмента и навыков. По мнению специалистов, такой способ может ухудшать свойства шнура: скорость сигнала может пострадать, дополнительное сопротивление повлияет на стабильность подключения. Но провод все равно останется рабочим и пригодится хотя бы для временного применения.

Обратите внимание! При обстоятельствах, когда другие способы наращивания не подходят, можно применить простой и понятный метод скручивания

Как удлинить интернет кабель скручиванием? Провод разрезается в том месте, где он повреждён, и если нужно его нарастить, вклинивают удлинитель — дополнительный кусок LAN-кабеля.

Технология скручивания проходит по тем же правилам, как и подготовка кабеля для сращивания пайкой. Внешнюю оболочку провода надрезают вдоль на 8 см. Можно полностью не резать, а найти внутри нить и потянуть за нее, чтобы изоляция разрезалась.

Надразрезанная изоляция остаётся на проводе, чтобы после окончания работы прикрыть ею образованные переплетённые провода. Таким самым способом подготавливают вторую сторону кабеля. Зачищенные, примерно на сантиметр от изоляции проводки, необходимо скрутить попарно. Они разбираются по цветам и между собой соединяются одинаковые провода. Выполняется скручивание от основания изоляции и скручиваются на одном уровне.

Обратите внимание! После завершения работы скрутки равняются, и у них обрезаются острые концы. Затем скрученные проводки сгибают пополам и прижимают для механической прочности

Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие

Затем скрученные проводки сгибают пополам и прижимают для механической прочности. Каждая скрутка изолируется по отдельности изоляционной лентой для большей надежности и герметичности. Если их оставить не заизолированными, то они будут выглядеть эстетически некрасиво, и это может привести к недолгому использованию из-за быстрого облома, когда на них будет применяться физическое воздействие.

Как вариант удобного и надежного удлинения компьютерного кабеля можно применить роутер. При этом способе сам провод не нужно будет удлинять. Если длины протянутого провода не хватит, можно установить маршрутизатор и к нему провести кабель, который будет соединять его с компьютером.

Этот способ позволит включить к сети не один компьютер, возможно подключение дополнительных устройств за счёт Wi-Fi связи. Если приобрести роутер, то в этом случае можно отказаться от кабеля.

Обратите внимание! Если планируется использовать только один компьютер и не подключать к сети другие устройства, можно применить наращивание шнура и не тратиться на маршрутизатор. Если пользователь использует не только один компьютер, но и другие устройства, то использование роутера будет более эффективно

Всемирная сеть стала неотъемлемой частью повседневной жизни многих людей. Сегодня почти в каждый дом проведен интернет. Компьютер подключается к интернету при применении кабеля сети. Сегодня самый распространенный способ соединения онлайн-связи производится через локальную сеть.

Как нарастить или соединить два электрических провода или кабеля.

Нередко В быту многие сталкиваются с проблемой: как нарастить или восстановить перебитый электрический кабель или провод, в случаях:

  1. Когда Вы сверлили или резали болгаркой стену или пол, и при этом случайно перерезаете, проложенный в стене и не видимый для глаз электрический провод или кабель. При этом, как правило, видны искры в месте повреждения и выключается Автомат или выбивает пробки. К тому же перестают работать розетки и освещение, которые были подключены после поврежденного участка электропроводки.
  2. Не редко случается, что отламывается один или два провода в монтажной коробке под розетку или выключатель, и оставшейся длины не хватает для их подключения.
  3. А бывает надо перенести розетку чуть выше или ближе к местам подключения электроприборов.

Вы должны знать, что самым лучшим вариантом ремонта поврежденных участков электропроводки будет полностью заменить поврежденный участок от распределительной коробки до розетки или выключателя. Но эта работа часто требует штробления и повреждения отделочных материалов- плитки, обоев, декоративной штукатурки и т. п.

Некоторые люди соединяют поврежденные провода или кабели простым скручиванием их между собой и потом заматывают изолентой.

Но так делать не правильно и не надежно — из-за отсутствия надежного контакта в месте соединения со временем скрутка окисляется и начинает нагреваться!

Восстановить или нарастить электрический провод Вы сможете и самостоятельно, тут важно помнить, что сращивать допустимо при совместном контакте только провода из одного металла между собой. Только в клемнике допустимо соединять медные и алюминиевые жилы, т

к. в нем провода не посредственно не касаются при подключении. В других случаях, медный с алюминиевым ни в коем случае вместе не скручиваете или не опрессовывайте, так как эти два металла при контакте между собой начинают окисляться с пропаданием со временем электрического контакта.

Если у Вас электропроводка в щите подключается к УЗО или Диф- автоматам, которые срабатывают при утечке тока из электросети, тогда необходимо очень тщательно и надежно изолировать друг от друга не только соединения фазы и ноля, но и заземляющего проводника.

Лучшим будет вариантом использование термоусадочной трубки, которая предварительно одевается на провод, а после того как провода будут соединены или наращены- она одевается на место соединения и нагревается зажигалкой, газовой горелкой или специальным феном.

Трубка при нагревании сжимается и надежно герметизирует.

Во влажных местах рекомендуется надежное и долговечное соединение только пайкой (сваркой) и улучшенная изоляция соединений.

Электрические кабели сечением 4 или 6 квадратных миллиметров на электрическую плиту соединяйте при помощи пайки.

Если отломался один провод или два в монтажной коробке под установку выключателей и розеток, но остались кончики хотя бы 1.5 сантиметра, тогда советую нарастить провода при помощи клемника (слева на картинке ниже) зачищайте провода, вставляйте с двух сторон по одному и закручивайте отверткой. Быстро и надежно. Но если не хватает длины, тогда придется разбить участок до коробки для наращивания до подрозетника нового участка кабеля. Процедура соединения- аналогична восстановлению перебитого кабеля.

Сварка жил производится при помощи специального аппарата заводского изготовления.

Всегда два кабеля соединяйте по соответствующим цветам жил между собой. Это поможет Вам правильно подключить заземляющий проводник на розетке.

Еще важно знать особенности монтажа проводов для вилки RJ 45 на 4 жилы

По сути дела, нужно лишь специальное приспособление для обжима кабелей RJ-45 – кримпер.

Стоит он недорого (в пределах 638 – 689 рублей), и чтобы постоянно не вызывать мастера, целесообразно приобрести, хотя кримпер и не относится к классу бытового инструмента. В любом доме есть много мест соединений линий (телефонных, компьютерных), которые организованы с помощью RJ-45, и данное приспособление обязательно понадобится еще, и не раз.

Остро заточенный режущий инструмент. Как правило, при подготовке кабеля к обжиму используется скальпель. Им работать гораздо удобнее, чем ножом. Да и разделка проводника получается более аккуратной.

Перед тем, как приступать к процессу обжима, следует убедиться, подходит ли RJ-45 к имеющемуся типу кабеля. Хотя об этом стоит подумать еще при выборе разъема в магазине.

Для работы потребуются

  • нож;
  • бокорезы;
  • плоскогубцы с шириной губок не более 5-6 мм;

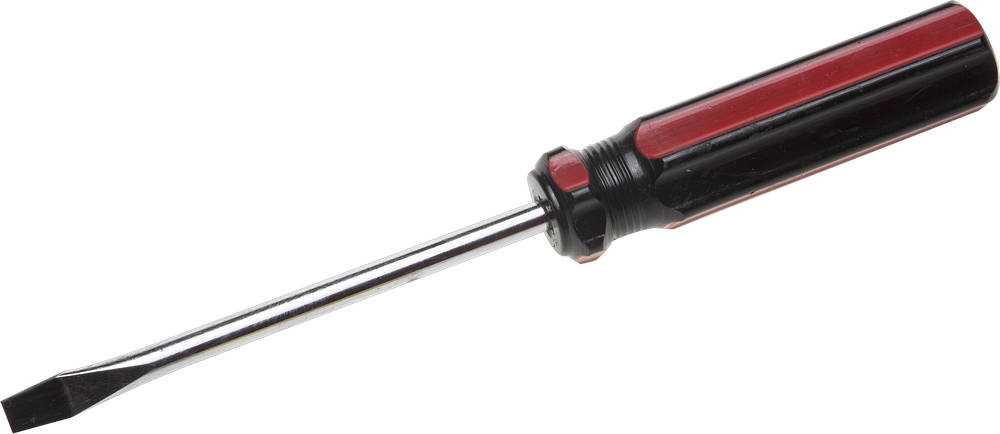

  • тонкая шлицевая отвертка.

Вместо бокорезов допустимо использовать канцелярские ножницы. Следует помнить о том, что их рабочие кромки не рассчитаны на работу даже с таким мягким металлом как медь, т.е. быстро затупятся. Полезным окажется небольшой молоток, линейка для измерений длины рабочих областей.

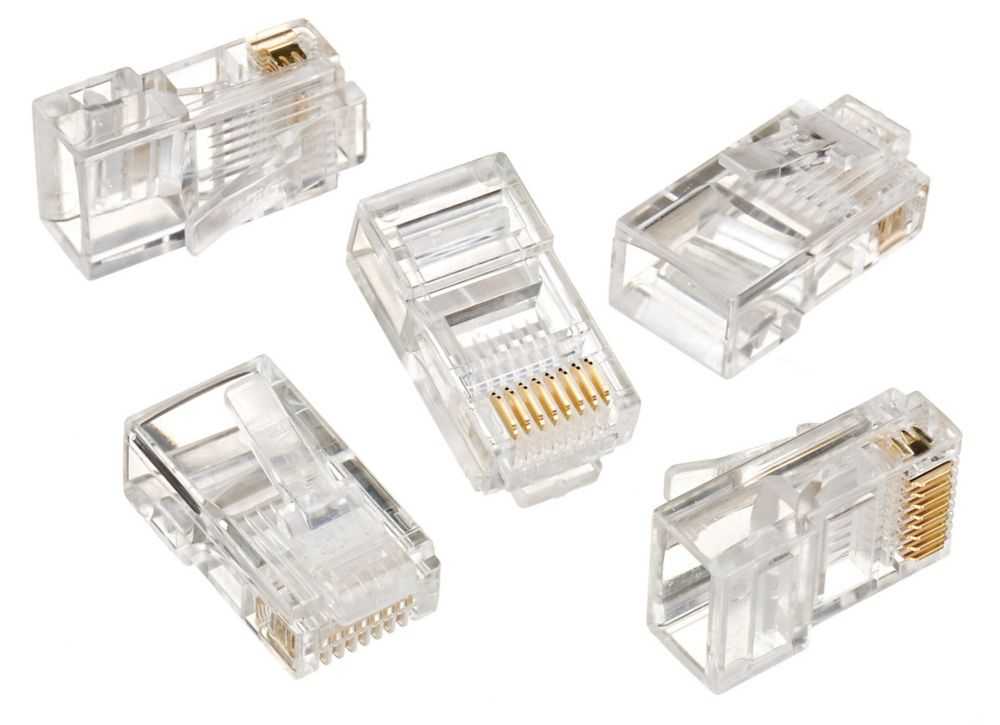

Вилки имеют пластмассовый корпус невысокой прочности. Поэтому рекомендуется приобретать их из расчета три штуки на одну линию. Они всегда доступны в продаже, имея очень низкую стоимость (4-5 рублей за штуку).

При возможности целесообразно использовать более качественные вилки с вставками. Этот элемент выполнен как обойма-кондуктор с пазами или отверстиями для установки проводов. Вилки со вставками дороже, но обеспечивают лучшее качество и существенно проще в монтаже. Очень удобны для монтажа вилки со сквозными направляющими каналами корпуса. Встречаются в продаже очень редко.

с конца кабеля снимают 40 мм оболочки, предварительно ровно подрезанной ножом по всей длине окружности, а затем расплетают витые пары;

провода раскладывают в последовательности одной из разрешенных раскладок;

  • ровно обрезают провода так, чтобы от места обреза до оболочки оставалось 15 – 17 мм (контролируется линейкой);
  • вилку разворачивают контактами к себе, вводят провода в направляющие каналы корпуса до упора, дополнительно досылают оболочку кабеля внутрь гнезда так, чтобы она заходила внутрь корпуса на 7 – 10 мм;

Качество соединения проверяют с помощью обычного омметра двухсторонней прозвонкой.

Номера контактов зависят от выбранной раскладки и типа кабеля (прямой или кроссоверный).


Прямой и перекрестный кабель

Стандарты офисных информационных систем не разрешают применение двухпарной схемы. Этот запрет не охватывает домашние сети. Целесообразность перехода определяется экономичностью, лучшими массогабаритными показателями кабеля, простотой исполнения.


2-парная схема разводки

Посмотрите на картинку, где показана 2-парная схема разводки, отличающаяся от 4-парной только меньшим количеством проводов. Достоинство схемы: с ней проще работать. недостаток: при оконечивании вилками 2-парного кабеля сложнее попасть подключаемыми проводами в направляющие каналы.


Обжим по схемам 568А и 568В две пары RJ45

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделитесь с друзьями:
Технарь
Добавить комментарий

Нажимая на кнопку "Отправить комментарий", я даю согласие на обработку персональных данных и принимаю политику конфиденциальности.
