Настройка d-link dir-615: подробная инструкция по настройке wi-fi роутера

Настройка роутера D-Link Dir-615 для провайдера "Билайн": подготовка устройства, настройка со старой и новой прошивками, интерактивного телевидения. Возможные проблемы.

Обзор модели

Основные характеристики роутера Dir модели 615 такие же, как и у большинства роутеров данного сегмента.

Функции включают в себя

  • поддержку DHCP-сервера,
  • дополнительную сетевую защиту,
  • динамический DNS,
  • подключение к VPN-серверу провайдера, межсетевого экрана
  • и множество других, о которых будет рассказано ниже.

Есть возможность управления с помощью мобильного устройства  с ОС Android или iOS.

Внешний вид

Оборудование Dir представляет собой небольшую коробку со скругленными по краям углами. Корпус черного цвета. В верхней части находятся две антенны для wi-fi-сети. На оборотной стороне размещены: порт WAN для подключения сетевого кабеля от провайдера, четыре порта LAN для подсоединения устройств в одну локальную сеть.

Подключение и подготовка к работе

Для подготовки к работе и запуску маршрутизатора D-Link все необходимые детали идут в комплекте поставки. Сначала распаковывают коробку с оборудованием, достают его и подключают кабель питания. Следующим шагом необходимо провести предварительную конфигурацию для его работы с сетью «Интернет».

Обновление прошивки

Обновить микропрограмму Dir-615S можно через веб-интерфейс. Можно выполнить локальное (с жесткого диска) или удаленное (с сервера) обновление. На странице «Информация о системе» проверяется текущая версия перепрошивки. При желании автоматическое обновление отключается, для этого нужно перевести выключатель «Автоматически проверять обновления» влево и нажать «Применить».

Через веб-интерфейс

На странице «Система» – «Обновление ПО» производится внутреннее обновление программного обеспечения роутера Dir-615S. Существуют два способа обновления: локальное и удаленное.

Локальное обновление происходит следующим образом:

  • Нужно скачать программу с официального сайта dlink.ru.
  • В разделе «Локальное обновление» выбрать скачанный файл.
  • Нажать «Обновить».
  • Подождать две минуты.
  • Ввести имя пользователя и пароль для доступа в интерфейс.

Удаленное обновление:

  1. Выбрать «Удаленное обновление».
  2. Нажать «Проверить обновления».
  3. Нажать «Обновить ПО» при наличии новой версии.
  4. Подождать две минуты до полной перепрошивки.
  5. Войти в веб-интерфейс.

Обновление должно производиться при включенном питании роутера Dir-615S.

Как подключить роутер

Правильная схема подключения DIR-615 для того, чтобы в дальнейшем доступ к Интернету имели все подключенные устройства, следующая:

  • К порту Internet на тыльной стороне роутера подключается интернет-кабель Ростелеком
  • Если есть ТВ приставка, ее следует подключить к одному из портов LAN
  • Компьютер или ноутбук, с которого производится настройка соедините входящим в комплект поставки роутера кабелем с одним из портов LAN на Wi-Fi роутере. Первоначальную настройку удобнее производить по проводному подключению. Однако, если это не применимо к вашей ситуации, можно настроить и по Wi-Fi.

Ну и, после вышеописанных действий включите роутер в розетку.

Настройка IPTV на «Билайне» на Dir-615 K1

Воспользуемся «Мастером настройки» во вкладке «IP-телевидение». Доступ к нему осуществляется на главной странице интерфейса роутера D-Link Dir-615 k1. «K1» означает аппаратную ревизию изделия производителя. Страница Мастера предоставляет пользователю выбор портов, к которым подсоединяется STB-приставка от «Билайна». Нельзя назначать порт, к которому подключен ПК в данный момент. Выбирая LAN-разъем, программным путем соединяем его с WAN, по которому провайдер «Билайн» предоставляет услугу интерактивного телевидения. Иначе говоря, устанавливаем «прозрачный мост» WAN — LAN. Выполняем команду «Изменить».

Сброс настроек на D-link DIR-615

Осуществить обнуление настроек совсем не сложно. Для этого взять острый предмет и с помощью него осуществить нажатие кнопочки RЕSET, которая слегка углублена в системный корпус, и немного подождать. Потом перестать жать и ожидать перезагрузки маршрутизатора.

Вот сейчас в самый раз переходить к установке параметров. Рекомендации по поводу этого можно почитать в подробной статье. А также можете прочитать далее

Войдите в любую программу входа в интернет и осуществите переход по интернет – адресу 192.168.0.1. Выскочит окошко, в котором будет запрашиваться логин и секретный код. Если вами не осуществлялась смена этих данных, тогда набираете admіn обоих строках и открывается страница панели управления вашего роутера.

Может быть так, что настройки там будут на английском языке, который легко можно поменять на более подходящий и понятный (русский, украинский).

Также может выскочить окошко, в котором указано сменить первоначальный пароль, с помощью которого осуществляется вход в панель управления D-lіnk. Тогда введите какой-либо шифр, придуманный вами, и повторите такой же в следующей строке. И обязательно запомните, или лучше запишите, так как его нужно будет вводить при каждом входе в настройки маршрутизатора.

Рекомендую вам сразу же, перед тем как настраивать, скачать новое программное обеспечение на свой D-lіnk. Детально прочитать, как это сделать, можно в этой статье. Но можно осуществлять настройку далее и без прошивки, если допустим, вам будет тяжело это сделать.

После ввода пароля, мы непосредственно зашли в настройки, теперь можно настраивать роутер.

Необходимые данные

У DIR-615, как и у большинства роутеров, есть 2 способа настройки:

  1. через мастер настроек;
  2. вручную, настраивая каждый параметр отдельно более детально.

Для обоих нужно предварительно знать тип соединения. Его выбор зависит от провайдера, уточните у него.

Обычно для настройки используются:

  1. Динамический IP — автоматическое получение IP-адреса от провайдера, используют небольшие сети. Новый и сброшенный на заводские настройки роутер изначально настроен под этот тип соединения. Если нет привязки по MAC-адресу, после подключения кабеля интернета услуга сразу заработает.
  2. PPPoE, L2TP, PPTP — требуется логин и пароль от провайдера. Например, Ростелеком работает через PPPoE, Билайн через L2TP.

Можете сразу позвонить провайдеру и уточнить ваш тип соединения, есть ли привязка по MAC-адресу. Также логин и пароль от интернета обычно указан в договоре об оказании услуг.

Настройка беспроводной Wi-Fi сети на D-Link DIR-615

y http-equiv=”Content-Type” content=”text/html;charset=UTF-8″>le=”text-align: justify;”>Снова перейдите на страницу расширенных настроек роутера и в пункте Wi-Fi выберите «Основные настройки». На этой странице Вы можете задать имя точки доступа SSID, чтобы оно отличалось от стандартного DIR-615. Введите что-то свое в соответствующее поле и нажмите «Сохранить» — по этому имени Вы будете отличать свою беспроводную сеть от чужих.

Следующий шаг — это поставить пароль на Wi-Fi. Для того, чтобы это сделать, в пункте Wi-Fi расширенных настроек выберите «Настройки безопасности», после чего заполните необходимые поля:

  • Сетевая аутентификация — WPA2-PSK (рекомендуется, как самый защищенный вариант)
  • Ключ шифрования PSK — ваш пароль на Wi-Fi, состоящий не менее чем из 8 символов (не кириллица).

Сохраните настройки, подтвердите сохранение у индикатора вверху и все! Теперь Вы можете подключиться к Интернет по Wi-Fi с ноутбука, планшета, телефона и Бог знает каких еще устройств.

Может быть полезным и интересным:

  • Новый Браузер Brave, который платит пользователю
  • Wi-Fi без доступа к Интернету, соединение ограничено
  • Если не заходит на 192.168.0.1 или 192.168.1.1

Установка WiFi соединения D-Link DIR-615 и пароля

Для того, чтобы к wifi сети от роутера D-LINK DIR-615 могли подключиться другие устройства по беспроводному сигналу, нужно еще его настроить, а также установить пароль для подключения.

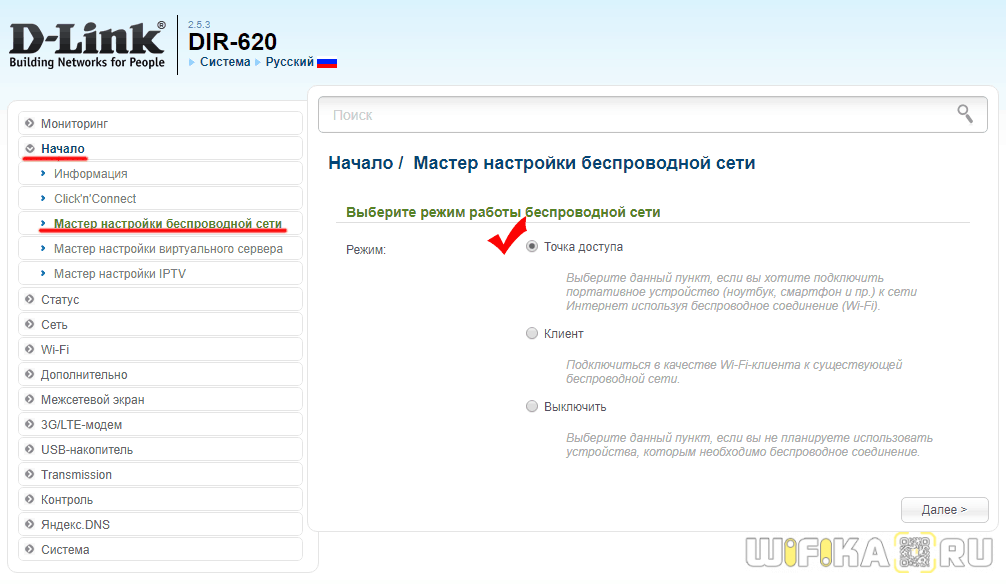

Поэтому мы переходим к меню D-Link «Мастер установки беспроводной сети» и выбираем режим — «Точка доступа»

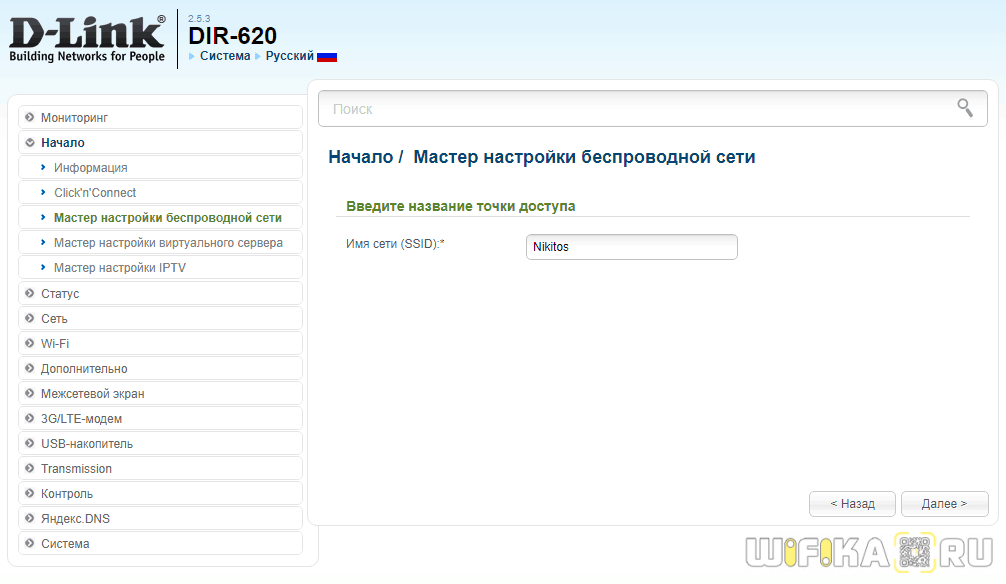

Продолжаем — и задаем SSID — имя будущей wifi сети

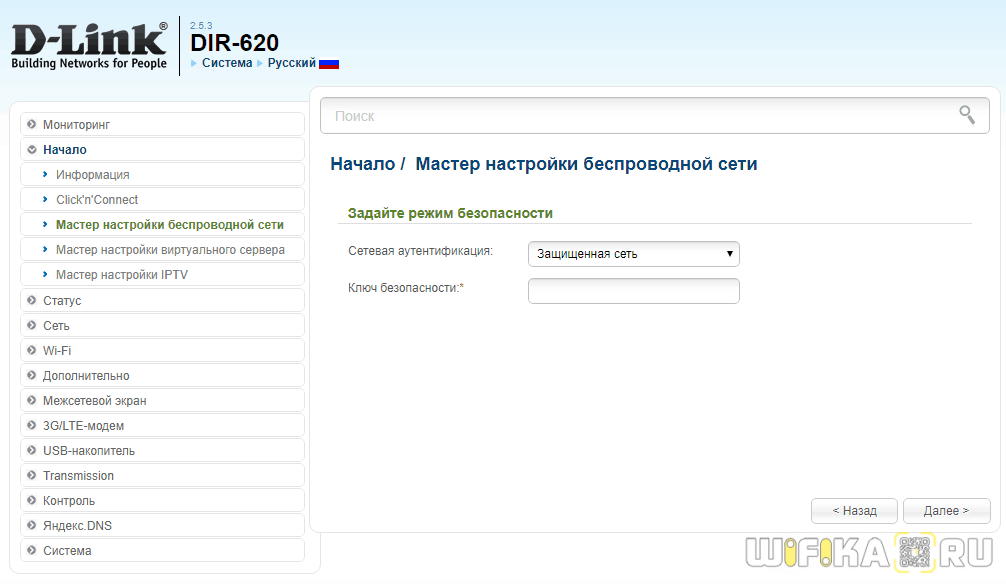

Далее нужно установить пароль для подключения к роутеру D-Link по беспроводному сигналу. В «Сетевой аутентификации» оставляем «Защищенная сеть» — если выбрать открытую, то любой желающий сможет подключиться к нашей сети — нам этого не надо.

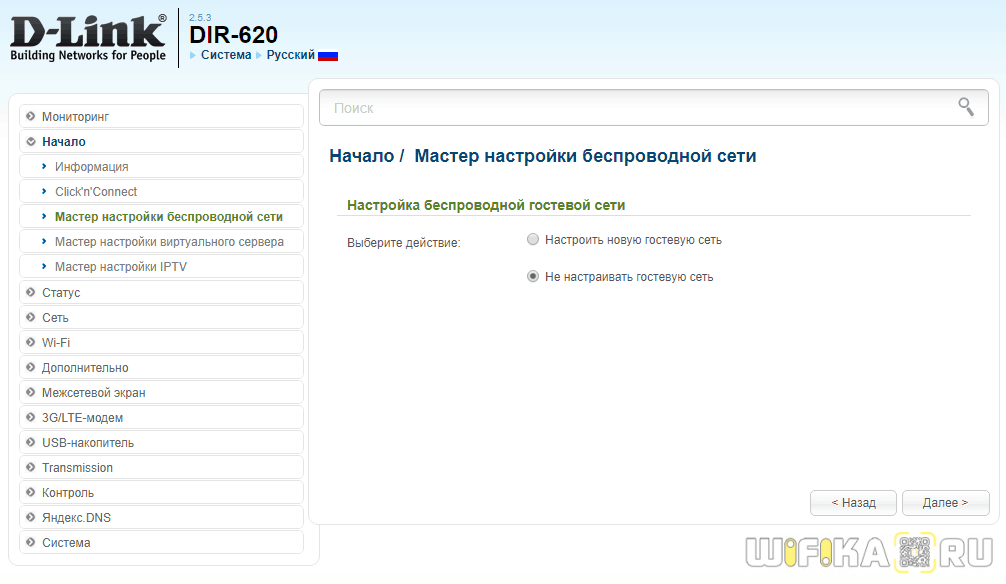

При желании включаем и вводим данные для гостевой сети

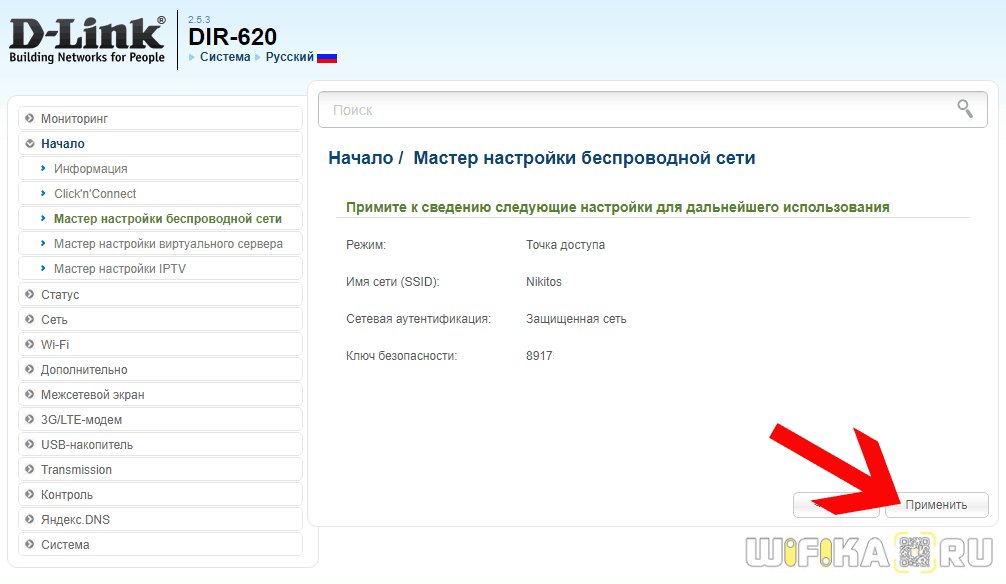

И подтверждаем установку WiFi сети на роутере D-Link

Чтобы окончательно сохранить настройки D-Link, жмем еще на ссылку «Сохранить» красного цвета с восклицательным знаком.

На этом основная настройка маршрутизатора D-Link DIR-615 завершена.

Не помогло

Настройка сети (интернет-соединения) D-Link DIR-615

Для того, чтобы перейти к настройкам интернет-соединения, нажмите кнопку Manual Internet Connection Setup и на открывшейся странице укажите:

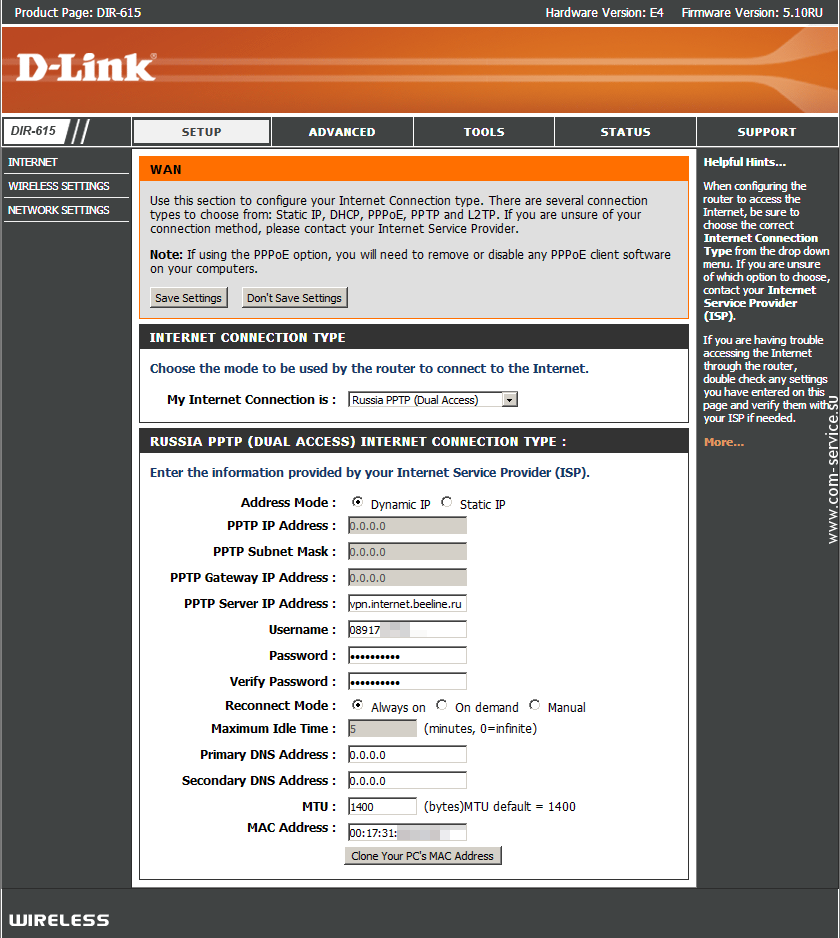

INTERNET CONNECTION TYPEMy Internet Connection is: Russia PPTP (Dual Access)

RUSSIA PPTP (DUAL ACCESS) INTERNET CONNECTION TYPEAddress Type: Dynamic IPPPTP Server IP Adress: vpn.internet.beeline.ruUsername: имя пользователя, которое было выдано вам при подключении к БилайнPassword: пароль, выданный вам при подключении к БилайнVerify Password: повторение пароляReconnent Mode: Always onPrimary DNS Address и Secondary DNS Address: можно пропуститьMTU и MAC Address: менять не нужно

Для сохранения настроек нажмите кнопку Save Settings.

Здесь мы ненадолго прервём процесс настройки, потому что в нашем случае роутер к сети Билайна подключаться не захотел. Так как нам попался D-Link DIR-615 с прошивкой 5.10RU, а на момент настройки на официальном сайте производителя была доступна более новая прошивка 5.11RU, было принято решение прошивку обновить.

Обратите внимание: данная прошивка предназначена только для D-Link DIR-615 ревизии E4. Номер ревизии указан в верхнем правом углу веб-интерфейса роутера (Hardware Version) или на нижней поверхности устройства

Использование данной прошивки для обновления маршрутизатора другой ревизии может вывести устройство из строя.

После этого нужно открыть раздел TOOLS, в боковом меню (слева) выбрать подраздел FIRMWARE, затем в части Firmware Upgrade через Обзор указать путь к скачанной прошивке и нажать Upload. Процедура обновления займёт 2-3 минуты, после чего роутер будет перезагружен.

Все указанные ранее параметры роутера должны сохраниться, поэтому настройку можно будет продолжать.

Настройка L2TP подключения

  1. Тип подключения – L2TP + Динамический IP
  2. Порт – Enternet
  3. Имя – название подключения (можно оставить)
  4. В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.
  5. Соединяться автоматически – ставим галочку
  6. Имя пользователя – пропишите логин для доступа в интернет, выданный провайдером
  7. Пароль – пропишите пароль для доступа в интернет, выданный провайдером
  8. Подтверждение пароля – повторный ввод пароля
  9. Адрес VPN-сервера – пропишите адрес VPN-сервера провайдера
  10.  KeepAlive – подключение будет постоянно включенным.
  11.  MTU – поменяйте значение на 1450 или меньшеШифрование – если у провайдера не используется MPPE-шифрование оставьте Без шифрования;. Если шифрование используется, установите MPPE AUTOили уточните тип шифрования у провайдера.Алгоритм аутентификации – оставьте AUTO
  12. Потом жмем кнопку Сохранить

Возможные неисправности и способы их устранения

  • Наиболее часто встречающиеся ошибки, с которыми пользователь иногда сталкивается при работе с D-link Dir модели 615, связаны с отсутствием доступа к интернету. Первый шаг, с которого надо начинать в таких случаях, – это перезагрузка сетевого устройства.
  • Если это не помогло, следует внимательно проверить кабели, с которыми соединен маршрутизатор D-link Dir. Возможно, присутствует физическое повреждение, стоит заменить неисправный кабель на другой. Также необходимо зайти на сам роутер, проверить его сетевые конфигурации к интернету.
  • Если ничего из вышеперечисленного не помогло, рекомендуется вызвать специалиста, а также обратиться в службы техподдержки провайдера, возможно, изменены параметры доступа к сети «Интернет».

Обзор модели

Рассматриваемая линейка роутеров от компании D-Link насчитывает несколько десятков модификаций. D-Link версии Dir-615S a1a является последней выпущенной моделью.

Основные характеристики Dir-615S:

  • Стандарт связи 802.11n, частотный диапазон 2,4 ГГц.
  • Максимальная скорость беспроводного соединения 300 Мбис/с.
  • Мощность передатчика 15 дБм.
  • Скорость портов 100 Мбит/с.
  • 4 LAN порта.
  • Поддержка VPN (4 протокола).
  • Защита информации WEP, WPA, WPA2.
  • Размеры 174х115х30 мм.
  • Вес 226 г.

Внешний вид

Устройство Dir-615S поставляется в традиционной для компании коробке. На ней изображен сам роутер, имеется описание портов и кнопок, некоторые характеристики и информация о производителе. В комплектации роутера находятся само устройство, блок питания, патч-корд, инструкция и гарантийные талоны.

Габариты Dir-615S 175х123ъ32 мм без учета длины антенн. Каждая из двух антенн в высоту составляет 17 см. Роутер выполнен из черного глянцевого пластика, на передней части находятся светодиодные индикаторы. Количество портов такое же, как у предшественников. Имеются разъемы для питания, Wi-Fi, WPS, интернета или порты LAN. USB-порты отсутствуют.

Нижняя часть сделана из матового пластика. На торцах присутствуют решетки вентиляции. Dir-615S устанавливается на ножки, также имеется крепление на стену.

Антенны несъемные, есть две степени свободы. Коэффициент усиления 5 dBi. Между антеннами расположены выключатель, порты питания, LAN, порт WAN и кнопка WPS.

Dir-615S выглядит стильно, из недостатков дизайна можно выделить только глянцевую поверхность, собирающую пыль и легко царапающуюся.

Подключение и подготовка к работе

Подключение Dir-615S к компьютеру через Ethernet адаптер:

  1. Подключается Dir-615 через порты LAN.
  2. Подключить роутер D-615S к розетке при помощи адаптера питания.
  3. Нажать On/Off на задней панели роутера.
  4. Включить компьютер, открыть браузер.

Для входа в веб-интерфейс используется стандартный IP-адрес интернет-шлюза Dir-615 – 192.168.0.1. Имя пользователя и пароль, по умолчанию, admin. После первого входа будет предложено поставить новый пароль. После этого можно приступать к настройке модема.

Установка новой официальной прошивки

Прежде чем приступить, проверьте правильность настройки соединения по локальной сети, используемого для подключения к роутеру DIR-615. Для этого, в Windows 8 и Windows 7 нажмите правой клавишей мыши по значку сетевого подключения справа внизу на панели задач и выберите «Центр управления сетями и общим доступом» (также его можно найти, зайдя в Панель управления). В меню слева выберите «Изменение параметров адаптера», и щелкните правой клавишей мыши по Вашему соединению, выберите «Свойства». В списке компонентов, используемых подключением, следует выбрать «Протокол интернета версии 4 TCP/IPv4» и нажать «Свойства». В появившемся окне нужно убедиться, что выставлены следующие параметры: «Получить IP-адрес автоматически» и «Получать адрес DNS-сервера автоматически». Примените эти настройки. В Windows XP эти же пункты находятся в Панель управления — сетевые подключения.

Правильные настройки подключения по локальной сети в Windows 8

Запустите любой из Ваших Интернет браузеров и в адресную строку введите: 192.168.0.1 и нажмите Enter. После этого Вы должны увидеть окно для ввода логина и пароля. Стандартные логин и пароль для роутера D-Link DIR-615 K1 — admin и admin соответственно. Если они по какой-то причине не подошли, сбросьте ваш маршрутизатор, нажав кнопку RESET и удерживая ее, пока не замигает индикатор питания. Отпустите и дождитесь перезагрузки устройства, после чего повторите ввод логина и пароля.

«Админка» роутера DIR-615 K1

Обновление прошивки D-Link DIR-615 K1

После того, как Вы вошли, вы увидите страницу настроек роутера DIR-615. На этой странице следует выбрать: настроить вручную, затем — вкладку система и в ней «Обновление ПО». На появившейся странице указываем путь к загруженному в первом пункте инструкции файлу прошивки и нажимаем «Обновить». Дожидаемся завершения процесса. По окончании, браузер автоматически спросить Вас ввести логин и пароль снова. Возможны и другие варианты:

  • будет предложено ввести новые логин и пароль администратора
  • ничего не произойдет и браузер будет продолжать показывать закончившийся процесс смены прошивки

Настройка интернет подключения L2TP Билайн на DIR-615 K1

Расширенные настройки D-Link DIR-615 K1 на новой прошивке

Итак, после того как мы обновили прошивку до 1.0.14 и видим перед собой новый экран настроек, заходим в «Расширенные настройки». В пункте «Сеть» выбираем «Wan» и нажимаем «Добавить». Наша задача — настроить WAN подключение для Билайн.

Настройка WAN подключения Билайн

  • В пункте «Тип соединения» выбираем L2TP + Динамический IP
  • В пункте «Имя» пишем что хотим, например – beeline
  • В графе VPN, в пунктах имя пользователя, пароль и подтверждение пароля указываем данные, предоставленные Вам Интернет провайдером
  • В пункте «Адрес VPN сервера» указываем tp.internet.beeline.ru

Остальные имеющиеся поля в большинстве случаев трогать не требуется. Нажимаем «Сохранить». После этого, в самом верху страницы появится еще одно предложение сохранить сделанные настройки DIR-615 K1, сохраняем.

Настройка интернет подключения завершена. Если Вы все сделали правильно, то при попытке зайти на любой адрес, Вы увидите соответствующую страницу. Если же нет — проверьте, не сделали ли Вы где-либо ошибок, посмотрите в пункт «Статус» роутера, убедитесь, что Вы не подключаете имевшееся на самом компьютере подключение Билайн (для работы роутера оно должно быть разорвано).

Настройка роутера D-Link для Билайн, Ростелеком или другого интернет провайдера

На следующем шаге настройки роутера D-Link нужно выбрать тип своего подключения к интернету. Здесь просто фантастически много различных вариантов — честно говоря, я такого количество еще ни на одной модели не видел, найдется на любой случай.

То, какой именно тип интернета у вас, нужно узнавать у провайдера. Но в вашем договоре на оказание услуг должно быть все прописано — тип соединения и данные для доступа.

L2TP

Чтобы настроить роутер D-Link DIR-300 для Билайн (DIR-615, DIR-620, DIR-320 или любую другую модель), нужно будет выбрать L2TP — именно эту технологию использует Beeline. При этом надо будет указать сервер для подключения, логин и пароль, предоставленные провайдером.

Если ваш тип PPPoE, то требуются логин и пароль — этот тип часто использует Ростелеком

Если Статический IP — то, IP адрес, маска, шлюз и DNS сервера

3G/4G

Если интернет идет через мобильный модем (в случае наличия у роутера USB порта), то выбираем 3G или LTE. Для 3G нужно будет узнать номера дозвона до оператора, но настройки для всех основных операторов уже вшиты в базу, о которой я говорил выше.

Вводим данные для установки связи с интернетом

И подтверждаем

После этого еще раз сверяем информацию и жмем на кнопку «Применить»

Роутер должен установиться интернет, который D-Link сразу же начнет подавать на основной компьютер.

Вывод

Роутер Dir-615S – это недорогое устройство с базовым функционалом, подходящее для нетребовательных пользователей. Для установки необходимых параметров существует простой и удобный встроенный интерфейс на двух языках. Dir-615S прост в использовании, в нем реализованы различные функции для беспроводного интернета.

Плюсы

Роутеру присущи следующие достоинства:

  • Качественный корпус.
  • Простота применения.
  • Наличие “Яндекс.DNS”.
  • Быстрая настройка.
  • Цена.
  • Подключение до 100 Мбит/с.
  • Возможность крепления на стену.

Минусы

Отмечаются следующие недостатки:

  1. Глянцевая поверхность подвержена накоплению пыли и появлению царапин.
  2. Длина сетевого кабеля всего 60 см.
  3. Несъемные антенны.
  4. Малый функционал.
  5. Отсутствие USB-портов.
  6. Отсутствие одновременной работы в двух диапазонах.

Вывод

Плюсы

  • D-Link Dir представляет собой бюджетную модель, стабильно поддерживающую соединение с интернетом, раздающую беспроводную сеть в радиусе действия антенны. Правильная конфигурация межсетевого экрана защищает абонента провайдера от внешних сетевых атак, а поддержка протокола WPA2 ставит барьер взлому wi-fi-сети.
  • В новых версиях встроенного программного обеспечения имеется функция автоматического обновления. Это разрешает клиенту не тратить время на обновление, достаточно зайти в основное меню сетевого устройства. Если на сайте производителя есть свежая версия прошивки, легко запустить процесс автоматического обновления.
  • Для данной модели есть поддержка мобильного приложения D-Link – Click’n’Connect – от производителя. Оно доступно для платформ Android и Apple.

Минусы

К недостаткам относится корпус роутера, изготовленный из бюджетного материала. А также не существует поддержек некоторых функций, это:

  • DLNA-сервер;
  • торрент-клиент;
  • VPN-сервер;
  • USB-разъем.

Некоторые покупатели жалуются на отсутствие качественного крепления.
