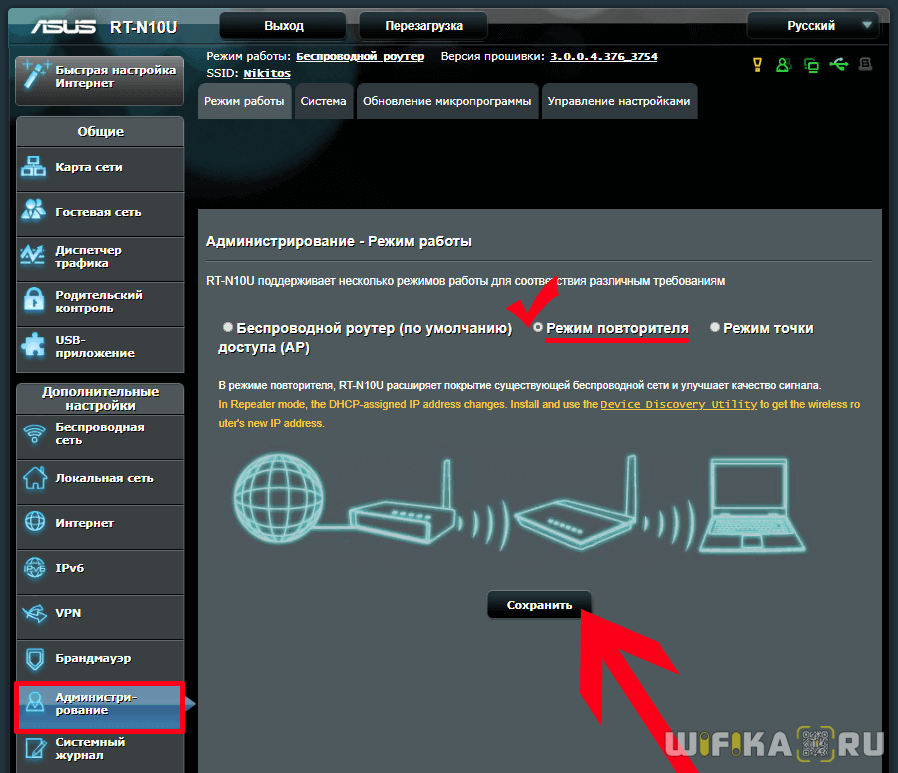

Настройка роутера asus в качестве репитера (режим повторителя wi-fi сети)

Используем роутер Asus для расширения Wi-Fi сети. Настройка Asus в режиме работы репитера (повторитель).

Маршрутизатор zte zxa10 f660: технические характеристики и особенности конструкции

Роутер gpon ont zxhn f660 представляет собой экономичный мобильный Wi-Fi передатчик с основной рабочей частотой 2,4 ГГц.

Функционал маршрутизатора обеспечивает скорость передачи данных по «вай фай» до 300Мбит/сек, при этом устройство поддерживает до 4 SSID с одновременным подключением 128 пользователей к каждой сети.

Также роутер zte f660 поддерживает режим WPS, соответственно устройство может использоваться для расширения зоны WiFi другого маршрутизатора.

На тыльной стороне маршрутизатора расположены:

  • — стандартные LAN-разъемы для подключения к zxa10 f660 устройств посредством Ethernet-кабеля;
  • — два POTS разъема для реализации функции IP-телефонии (для подключения телефонного кабеля RJ-11);
  • — два USB-разъема для подключения внешних носителей (в т.ч. для обновления прошивки девайса и организации локального Web-сервера);
  • — разъем POWER для подключения адаптера питания;
  • — кнопки включения/выключения функций WLAN и WPS;
  • — кнопка RESET для сброса настроек маршрутизатора до заводских;
  • — кнопка включения/выключения роутера.

Разъем для GPON для подключения предоставленного провайдером оптоволоконного кабеля может располагаться как на тыльной, так и на боковой панели роутера zte f660.

Подключение

Следует отдать должное производителю и похвалить за простоту процесса подсоединения. Настройка TP-LINK TL-WA850RE не вызывает сложностей даже у начинающих пользователей. TP-LINK вложил в коробку с прибором два экземпляра инструкции на английском и русском языках, а также продублировал их электронные версии на компакт-диске.

Если маршрутизатор оснащен функцией «WPS», то все подключение сводится к нажатиям этих кнопок на приборах.

Чтобы подсоединиться, необходимо выполнить такие последовательные действия:

  1. Вставить ретранслятор в розетку сети 220В (можно использовать удлинитель или переходник, если розетки нет в нужной комнате);
  2. На маршрутизаторе нажать клавишу «WPS»;
  3. Теперь надавить кнопку на репетире (на ней нарисован замочек);
  4. На повторителе засветится светоиндикатор индикатор «RE»;
  5. Готово. Прибор соединится с точкой доступа и начнет транслировать Wi-Fi.

Примечание: После выполненных действий можно отключить репитер от электросети и вставить его в розетку в другом помещении, установка соединения с роутером уже осуществиться в автоматическом режиме и от пользователя уже выполнение дополнительных действий с нажатием на «WPS» не потребуется.

Прибор сохраняет в своей памяти сети, к которым он ранее был подключен.

Ручной режим

Рекомендую к просмотру следующее видео, чтобы наглядно увидеть процесс настройки:

https://youtube.com/watch?v=JtNwmzsLkN8

Если быстрая настройка роутера TP-Link как репитера не получилась, можно сделать вручную. Для настройки используются:

  • два роутера TP-Link с функцией беспроводного моста;
  • патч-корд;
  • компьютер.

Как настроить Wi-Fi роутер TP-Link как репитер:

  1. На основном роутере должна быть создана точка Wi-Fi с открытым SSID, установленным паролем и способом аутентификации WPA Также в обязательном порядке канал укажите отличный от «Авто» (то есть 1,2 или 3).
  2. Подключите недалеко от компьютера второй маршрутизатор (что будет репитером) в розетку.
  3. Соедините его патч-кордом с компьютером (заранее отключенным от основной локальной сети) и включите.
  4. Через адресную строку браузера зайдите в его админку. Вход делается по адресу 192.168.0.1 с логином admin и паролем admin (по умолчанию).
  5. Если войти не удается, сбросьте настройки с помощью кнопки reset на настраиваемом маршрутизаторе.
  6. В настройках перейдите в раздел «Сеть» – «Локальная сеть» и измените IP-адрес на 192.168.0.2.
  1. Жмите «Сохранить» и пускайте роутер на перезагрузку.
  2. Вновь войдите в админку по новому адресу 192.168.0.2.
  3. Зайдите в раздел «Настройки беспроводного режима» и выставите канал, соответствующий тому, что на основном роутере.
  1. Поставьте метку напротив «Включить WDS» и жмите «Сохранить».
  2. Появляются новые поля, но заполнять их пока не нужно.
  1. Нажмите кнопку «Поиск» и опознайте свою точку Wi-Fi (определите по имени SSID), что указана в параметрах основного маршрутизатора.
  1. Перенесите нужные данные в поля предыдущего раздела: режим 11bgn, SSID и BSSID с таблички, тип ключа WPA/WPA2-personal, пароль от основной сети.
  1. Естественно, параметры «режим», тип ключа и пароль должны быть идентичными с основной точкой доступа.
  2. Сохраните и перейдите в раздел «DHCP». Здесь напротив DHCP-сервер жмите «Включить».
  1. Сохраните и отправьте устройство на перезагрузку. После нее роутер оповестит об успешной настройке.

Проверка настройки WDS

После настройки Wi-Fi роутера TP-Link в режиме репитера, нужно проверить его работу. Откройте начальный раздел «Состояния» в админке репитера

Обратите внимание на строку «Состояние WDS». Напротив нее должно быть указано «Установлено»

Принцип работы

Характеристики

Технические характеристики TP-LINK TD-W8960N – одни из лучших в бюджетном ценовом сегменте. Вместе с привлекательной ценой, надежностью и широким функционалом они делают модель одной из наиболее продаваемых среди недорогих роутеров.

Беспроводные протоколы IEEE 802.11 b/g/n
Скорость передачи данных До 300 Мбит/с
Количество антенн 2, несъемные, коэффициент усиления 5 дБи
Разъемы 1 WAN, 3 LAN, 1 RJ11
Управление Power, Wi-Fi, WPS
Индикаторы Power, ADSL, Internet, Wi-Fi, WPS, LAN 1-4

Отличительная особенность устройства – изменяемый LAN/WAN порт. Его функция устанавливается пользователем в зависимости от потребностей: для подключения компьютеров-клиентов или кабеля от провайдера. Это дает возможность использовать модем TP-LINK TD-W8960N для создания разных типов интернет-соединения: через ADSL или с помощью Ethernet кабеля.

Обзор индикаторов и разъемов

При изготовлении маршрутизатора производитель изменил цветовую гамму и сделал устройство в темно-синем корпусе. На верхней панели находятся отверстия для вентиляции, ближе к переднему краю расположена панель с девятью индикаторами:

  • Power: горит – маршрутизатор включен, не горит – выключен;
  • ADSL: горит – соединение установлено, моргает – идет подключение, не горит – сбой подключения;
  • Internet: светится – есть доступ к Интернету, не светится – нет доступа к Интернету или модему в режиме моста;
  • Wi-Fi: горит – установлено беспроводное соединение, мигает — идет отправка или получение данных, не горит – Wi-Fi отключен;
  • WPS: горит – новое устройство подключено и добавлено в сеть, моргает – идет подключение к сети нового клиента, не горит – функция отключена или новое устройство не может быть подключено к сети;
  • LAN: горит – к маршрутизатору подключен клиент, моргает – идет передача или получение данных, не горит – нет подключенных устройств.

На тыльной стороне роутера находятся разъемы:

  • ADSL – для подключения кабеля, идущего от сплиттера;
  • LAN 1-3 – разъемы для подключения к маршрутизатору ПК или других устройств;
  • LAN4/WAN – совмещенный разъем, может быть использован для подключения ПК или кабеля от поставщика услуг;
  • Разъем для адаптера питания.

На этой же стороне находятся кнопки:

  • ON/OFF – включение/выключение роутера;
  • WPS/Reset: для удобного подключения к маршрутизатору клиентов или для перезагрузки устройства;
  • Wi-Fi – включение/выключение беспроводной сети.

Помимо разъемов и кнопок управления, на тыльной стороне находятся две несъемные антенны.

Радиус действия

9

Цена

8.5

Надежность

9

Дополнительные опции

10

Удобство и простота настройки

8.5

Итого
9

Настройка роутера Tenda A31 в режиме репитера

Теперь давайте попробуем подключиться к WI-FI роутеру.

Заходим в настройки, выбираем Wi-Fi, и видим, что появилась сеть Tenda_4CDAB0, и действительно, сеть открыта – то есть, не требует пароля. После подключения нас сразу перекидывает на страницу авторизации, где мы вводим пароль admin, как было написано на наклейке, нажимаем OK и заходим в основные настройки.

Они на английском языке. В данный момент интернет-кабель не подключен, поэтому мы попробуем его ввести маршрутизатор Тенда в режим репитера, а потом я перейду к компьютеру и подключу его кабелем к интернету.

Активируем режим Universal Repeater Mode, нажимаем Next и сканируем доступные для подключения сети. Поскольку роутер работает только на частоте 2,4 ГГц, мы видим список сетей только на данной частоте.

Находим свою сеть — и сверху в формах сразу вбивается SSID, тип подключения, алгоритм шифрования, и остается только ввести от него пароль.

После этого нажимаем кнопку Next, и на следующем шаге нам предлагается задать имя нашей сети, канал и ее ключ безопасности. Также нужно оставить активированной галочку разрешения трансляции Wi-Fi.

Давайте зададим сети новое имя, например, «Tenda Wifika», канал «Auto» потом можно будет поменять, выбираем тип шифрования самый надежный, WPA2 – PSK. Сразу нам подставляется автоматический пароль – цифры от 1 до 8, который тоже потом можно будет поменять, нажимаем Next, затем Finish. Настройки сохранены, и мы ждем, пока наш роутер Tenda A31 в качестве Wi-Fi репитер перезагрузится для того, чтобы применить эти настройки.

После этого Wi-Fi у нас пропадает — обновляем список доступных сетей и видим, что в списке появилась новая сеть — подключаемся к ней, вводим пароль от 1 до 8, который только что задали, и все — подключение есть и активно.
