Настройка trendnet tew-432brp

Настройка маршрутизатора

Если маршрутизатор содержит логотип Windows или надпись «Совместим с операционной системой Windows», его можно настроить автоматически с помощью последней версии Windows connect now (WCN) в системе Windows 8.1, Windows RT 8.1, Windows 7 или Windows Vista с пакетом Обновления 2.

Чтобы автоматически настроить маршрутизатор

1. Распакуйте маршрутизатор и подключите его к источнику питания. Благодаря использованию технологии Windows connect now физическое подключение маршрутизатора к компьютеру не требуется.
2. Подключитесь к сети, быстро сдвинув палец от правого края к центру экрана и нажав кнопку Параметры (если Вы используете мышь, наведите указатель в правый нижний угол экрана, переместите указатель вверх и щелкните панель Параметры), а затем нажмите или щелкните значок сети ( или ). Нажмите сеть, к которой Вы хотите подключиться, а затем нажмите кнопку Подключить.
3. Сеть маршрутизатора по умолчанию обозначается именем производителя.
4. Нажмите Сеть, к которой вы хотите подключиться и нажмите кнопку Подключить, а затем следуйте инструкциям, появляющимся на экране.

Если функция wcn недоступна, можно использовать установочный компакт-диск с набором для конфигурации беспроводной сети, который поставляется с большинством маршрутизаторов. Обратитесь к документации маршрутизатора.

Если функция wcn недоступна и не поддерживается с установочного компакт-диска, вы можете вручную настроить маршрутизатор.

Чтобы вручную настроить маршрутизатор

1. Распакуйте маршрутизатор и подключите его к источнику питания.
2. Подключите один конец сетевого кабеля к адаптеру беспроводной сети на компьютере, а другой конец к порту локальной сети маршрутизатора (на любой порт, кроме Internet, WAN и uplink).
3. Откройте Веб-браузер и введите адрес Веб-страницы конфигурации маршрутизатора. В большинстве маршрутизаторов адрес Веб-страницы настройки – это http://192.168.0.1 или http://192.168.1.1 или http://192.168.8.1

   Войдите на страницу конфигурации с использованием имени пользователя и пароля, указанных в документации маршрутизатора. Если вы не можете найти имя пользователя и пароль, а у вас есть интернет на другом компьютере, вы можете найти их на сайте производителя вашего маршрутизатора.

4. Настройте указанные ниже параметры, с помощью информации, представленной вместе с маршрутизатором.

   • Выберите название для беспроводной сети.
   • Выберите тип шифрования (WPA, WPA2 или WEP), который Вы хотите использовать для защиты сети.
   • Выберите ключ безопасности или пароль, при помощи которого можно подключиться к беспроводной сети.
   • Измените настройки по умолчанию (пароль администратора маршрутизатора), чтобы другие пользователи не могли получить доступ к сети.

Как выполнить настройку WiFi-устройства на ТТК

Для настройки роутера на прием интернет-соединения от провайдера ТТК вставьте провод ТТК в порт маршрутизатора на задней стороне.

Как правило, порт подписан или отделен от других входов. Устройство укомплектовано кабелем для соединения разъема ПК с любым LAN-портом. Затем нужно запустить веб-браузер. Для настройки вашего роутера под сеть провайдера ТТК подойдет любой обозреватель Сети, который установлен на вашем ПК.

После этого в адресную строку введите 192.168.0.1 и запустите «Поиск». После запроса на введение пароля и логина, в оба поля формы наберите слово admin. Эти сведения задаются на заводе для всех WiFi-устройств ТТК. Происходит переадресация на вкладку настроек устройства, в которой используется меню расширенных настроек. Отметьте WAN в разделе «Сеть», вбейте название защищенного протокола в «тип соединения» — «PPPoE», введите сведения, выданные поставщиком услуг (пароль, логин).

Иные параметры не изменяйте, жмем «Сохранить». На вкладке соединений мигает индикатор, нужно нажать еще раз «Сохранить». Остается обновить страницу браузера, чтобы войти в Сеть. Это означает, что настройка роутера на ТТК прошла успешно, обеспечена раздача интернета на гаджеты в полном объеме.

На сайте ТТК можно ввести свой адрес, чтобы посмотреть, подключает ли провайдер интернет в вашем доме. Провайдер интересен множеством выгодных тарифов, заботой о пользователях, которым он предоставляет бесплатные консультации.

Как настроить на сеть ТТК роутеры DIR 300, 615 и Asus

Действия по настройке роутера DIR 300 и других моделей на сеть ТТК не всегда выполняются в два клика. Подключение интернета часто предполагает проверку МАС-адреса. Большинство устройств подменяет эти адреса, но операторы «ТрансТелеКома» настраивают компьютеры, а не роутеры пользователей. Абоненты ТТК подают заявку для пользования услугой на сайте компании. Стандартная услуга заключается в подключении прямого соединения с ПК, но можно для связи с ТТК использовать настройку роутера DIR 615 или любого другого, приобретенного пользователем, а также взятого в аренду.

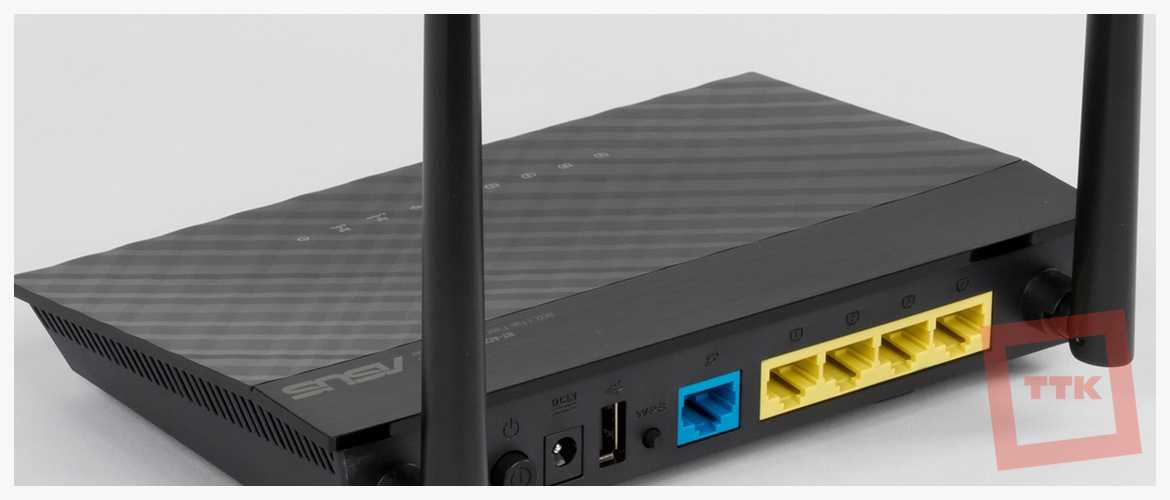

Для настройки роутера Asus на сеть ТТК уточните:

• идентификационные сведения о пользователе (логин, пароль);
• адрес сервера, шлюза VPN, DNC;
• IP-адрес.

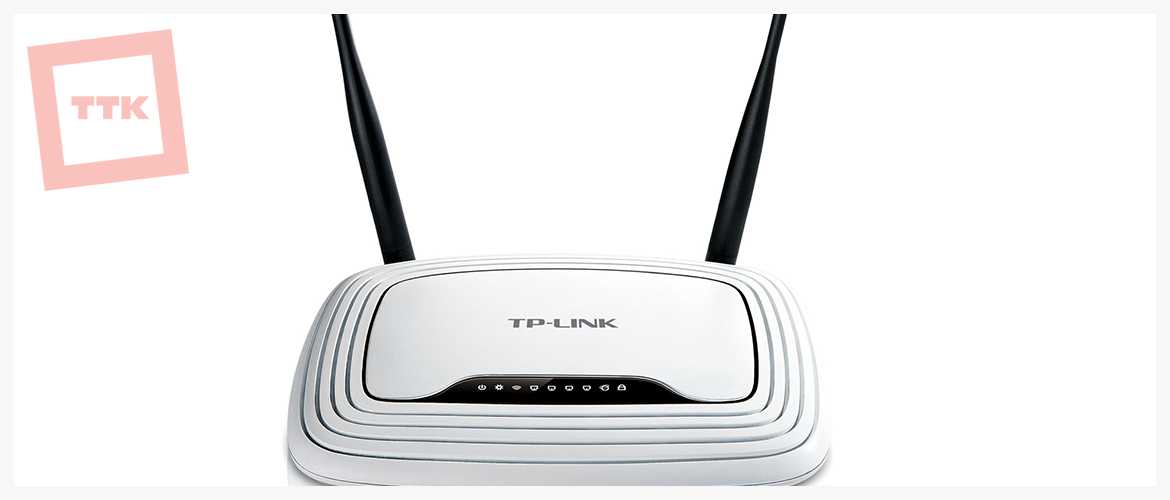

Как роутер TP Link и другие маршрутизаторы настраивают на сеть ТТК

Настройка роутера TP Link на сеть ТТК проводится по схеме:

Настройка роутера фирмы Zyxel от ТТК проводится по аналогичной схеме. После включения устройства в ПК вводятся параметры с целью запуска интернета в меню настроек.

При настройке на сеть ТТК роутера от компании Zyxel Keenetic Lite II пользуйтесь заводской инструкцией. Нужно кабель ТТК вставить в синий разъем с надписью «Интернет», желтый провод, входящий в комплект маршрутизатора, вставить в желтый порт «Домашняя сеть» и аналогичный порт ПК. Блок питания подключить к разъему «Питание», нажать размещенную рядом кнопку. В Центре управления сетями изменяем параметры адаптера, в «Подключении по локальной сети» кликайте «Свойства».

Установите галочку напротив пункта «Протокол Интернета версии 4 (TCP/IPv4)» и нажмите на «Свойства». Установите точки в пунктах автоматического получения IP-адреса и DNS-сервера. Подтвердите настройки нажатием «Ок», «Закрыть». Далее откройте браузер, введите http://192.168.1.1 и нажмите клавишу ввода на клавиатуре, появится окошко с кнопкой «Веб-конфигуратор». После ее нажатия открывается форма для создания пароля администратора. Придумываете пароль, его повторяете ниже, жмете «Применить», вводите имя юзера и пароль, жмете «Ок».

В окне настроек маршрутизатора выбираете «Broadband connection», убираете галочку с поля «Использовать для выхода в Интернет». В графе «Настройка параметров IP» выбрайте «Без IP-адреса», в «MAC-адрес» выберите «Взять с вашего ПК». Иные параметры можно оставить по умолчанию. Жмите кнопку «Применить».

В «PPPoE/VPN» поставьте точку на «Добавить соединение», в графе «Тип (протокол)» — на «PPPoE», в «Подключаться через» отметьте «Broadband connection (ISP)». Введите сведения из договора в графу имени пользователя и пароля, остальные графы — значения по умолчанию. Жмите «Применить».

В настройках Домашней сети укажите вкладку «IGMP Proxy». Напротив «IGMP Proxy» должна быть галочка, в графе «ISP» — значение «К провайдеру», в «Home» – «К домашней сети». Жмите «Применить».

Подключение маршрутизатора к интернету

Маршрутизатор подключенный к сети интернет позволяет всем пользователям в сети использовать подключение к интернету.

Требуемые действия могут отличаться в зависимости от устройств.

Чтобы подключить одно устройство

1. Подключите кабель питания устройства к электрической сети.
2. Подключите один конец сетевого или телефонного кабеля к порту WAN устройства, а затем подключите другой конец к телефонной розетке. (Примечание для пользователей DSL соединений: не устанавливайте фильтр DSL по телефонной линии).
3. Подключите один конец сетевого кабеля к порту локальной сети (LAN) устройства, а затем подключите другой конец к сетевому порту компьютера. (В случае беспроводного соединения, пропустите этот шаг).
4. Запустите (или перезапустите) компьютер.

Подключить два устройства (отдельный модем и маршрутизатор)

1. Подключите кабель питания модема в розетку электросети.
2. Подключите один конец телефонного шнура или кабеля к модему, а другой к телефонной розетке. (Примечание для пользователей DSL: не следует использовать фильтр DSL на телефонной линии).
3. Подключите один конец сетевого кабеля к модему, а затем подключите другой конец к порту глобальной сети (WAN) маршрутизатора.
4. Подключите маршрутизатор к электросети.
5. Подключите один конец сетевого кабеля к порту локальной сети (LAN) маршрутизатора, а другой к сетевому порту компьютера, который имеет подключение к интернету. (В случае беспроводного соединения, пропустите этот шаг).
6. Запустите (или перезапустите) компьютер.

Смена заводского пароля

Сегодня смену заводского пароля можно относить к стандартным мероприятиям, которые позволяют сделать используемую сеть более безопасной. В противном случае злоумышленники могут овладеть полностью/частично трафиком. Оптимальное количество символов в пароле — 12.

Для смены заводского пароля нужно зайти во вкладку Main и найти графу Password. В поле New Password вводится новый пароль. Ниже находится еще одно поле под названием Confirm Password, куда пароль вводится повторно.

Аналогичную операцию требуется провести и с паролем пользователя. В завершении нажимают кнопку Apply.

Подключение роутера к роутеру по кабелю LAN.

Обычно маршрутизаторы соединяют между собой при помощи опрессованного LAN кабеля если расстояние между этими сетевыми устройствами превышает 25-30 метров. Мне известно две схемы подключения и о них я расскажу ниже.

Схема №1.

Поскольку у нас есть уже настроенный маршрутизатор с интернетом от провайдера, то условно мы его обозначим первый. Роутер, который мы хотим подключить, условно назовем второй.

В первом сетевом устройстве должна быть активна функция DHCP и больше ничего настраивать не нужно, а на втором подключаемом маршрутизаторе, рекомендую сразу сбросить сетевые настройки до заводских, чтобы ранее выполненные на нем настройки не мешали в создании нашей схемы. После этого, можно соединить два роутера между собой. Я буду использовать в качестве основного роутер Asus, а подключать к нему буду второе устройство TP-Link.

Один конец патч-корда воткните в LAN порт первого роутера, на котором у нас есть интернет, а другой конец кабеля вставьте в WAN порт второго маршрутизатора. Как я уже упоминал, на первом должна быть лишь активна DHCP функция, а на втором нужно убедиться в том, что в настройках указано автоматическое получение IP. Зайдите в настройки второго роутера (у меня это TP-Link) и перейдите на вкладку Network — WAN.

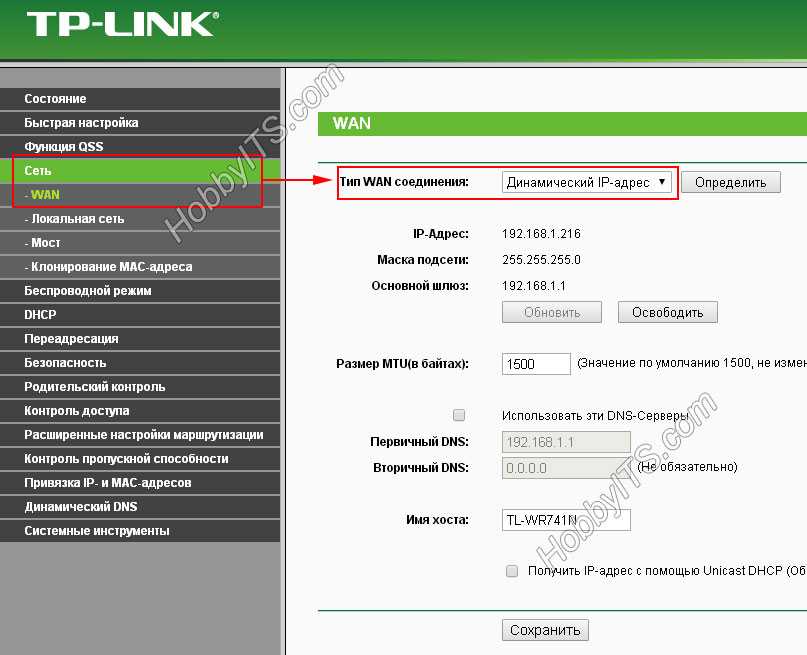

На этой странице вы должны проверить, а при необходимости изменить настройки строки «Тип WAN соединения (WAN Connection Type)» — значение «Динамический IP- адрес (Dynamic IP)». Так же убедитесь, что есть IP-адрес, маска подсети и основной шлюз. Таким образом второе сетевое устройство работает в качестве клиента первого и имеет свою отдельную сеть Wi-Fi. Поэтому при необходимости не забудьте ее настроить.

Схема №2.

В данном подключении нужно связать между собой сетевые устройства посредством LAN портов. То есть, вам нужно вставить патч-корд в LAN порт одного и другого маршрутизатора. При таком подключении оба устройства будут находиться в одном логическом сегменте сети. Однако, беспроводные сети будут иметь разное имя SSID несмотря на то, что адресация у них будет одинаковой.

Зайдите в настройки подключаемого роутера и первым делом перейдите на вкладку «Сеть» — «Локальная сеть». Если ваши сетевые устройства в локальной сети имеют одинаковый IP-адрес, то второму устройству во избежание конфликтов, нужно присвоить другой IP или сменить подсеть.

Я на втором устройстве TP-Link сменил IP-адрес с 192.168.1.1 на 192.168.1.253 поскольку на Asus и TP-Link он был одинаковым

Важно чтобы диапазон IP у второго сетевого устройства был присвоен с конца. Это может быть, что-то в районе от 192.168.1.250 и до 192.168.1.254. Осталось перейти на вкладку и отключить DHCP-сервер

В завершении публикации нужно сказать, что в этой схеме при заранее подключенных сетевых устройствах друг к другу с помощью патч-корда при настройке второго маршрутизатора может сразу же возникнуть конфликт во время сохранения изменений. В этом случае рекомендую второму маршрутизатору присвоить IP-адрес, не связывая его с первым устройством.

На этом буду заканчивать. Пока!

Как настроить роутер Asus в режиме клиента (wifi адаптера) беспроводной сети?

А сейчас хочу подробно показать, как именно настроить роутер в качестве wifi приемника в режиме клиента на примере модели от Asus. Удивительно, но производители до сих пор, так и не определились, как все-таки правильно называть WISP режим роутера в качестве беспроводного адаптера. У каждой фирмы он имеет разное наименование — WISP, WDS, Мост, Bridge.

Особенно это заметно у Asus, где в каждой модели он может обозначаться по-разному. Например, на Asus EA-N66 он называется «Беспроводной сетевой адаптер». Для его активации нужно зайти в раздел «Администрирование», вкладка «Режим работы» и установить флажок на необходимом пункте.

Режим клиента WISP в очень многих случаях недоступен в официальных прошивках, установленных на маршрутизаторах с завода. Например, как на моем домашнем Asus RT-N10U — данного режима официально нет. Поэтому если вы планируете использовать такой тип подключения, то убедитесь, что приобретаемая модель имеет режим клиента — обычно он указывается как «Client mode».

Но если вы уже его купили и оказалось, что функции WISP у маршрутизатора нет, то еще не все потеряно — можно воспользоваться неофициальной прошивкой, например, к моему подошла от группы DD-WRT, в которой данная возможность открылась.

Подробно о данной прошивке в видео

Как настроить роутер — алгоритм действий:

Любое действие должно быть обдумано, любая операция должна иметь свой алгоритм. Нет, конечно можно действовать «от фонаря» и как попало, но тогда можно просто добиться того, что в результате таких действий устройство будет работать нестабильно, терять сеть и т.п. Я приведу свою последовательность действий, которую делаю сам.

Шаг 1. Заходим в веб-интерфейс.

Для простоты настройки на всех современных роутерах SOHO-уровня сделан специальный интерфейс, который многие называют  «Сайт модема». Чтобы попасть в веб-интерфейс, Вам нужно запустить веб-браузер (лучше всех Internet Explorer или Google Chrome). В адресной строке набираем IP-адрес маршрутизатора в локальной сети. Как правило, это — 192.168.1.1. Исключение составляют устройства от D-Link, Tenda и некоторые модели TP-Link — их IP 192.168.0.1.  Если веб-интерфейс недоступен — изучите вот эти статьи: для 192.168.1.1 и для 192.168.0.1. Если же он доступен, но войти по стандартному логину admin и паролю по-умолчанию admin или 1234 не получается — поможет вот эта статья.

Шаг 2. Настраиваем подключение к Интернету (WAN).

Все основные параметры подключения к сети Интернет находятся в разделе веб-интерфейса под названием «WAN» или «Интернет»:

Для соединения с провайдером необходимо в этом разделе указать тип подключения — PPPoE, PPTP, L2TP или IPoE (Динамический или Статически IP). Если Вы не знаете какой тип у Вас используется —  это можно уточнить в технической поддержке своего провайдера, т.к. они обязаны предоставлять такие данные. Если используется тип подключения PPPoE, PPTP или L2TP — тогда у Вас должна быть карточка с логином и паролем на доступ в Интернет. Если у Вас их нет данных для авторизации, то дальнейшие действия выполнять бессмысленно — сначала Вам придется идти в абонентский отдел провайдера и восстанавливать реквизиты.  Так же, в большинстве случаев надо ставить галочки «Enable WAN Service», «Enable NAT» и «Enable Firewall».
Пример настройки маршрутизатора D-Link DIR для Ростелеком по PPPoE:

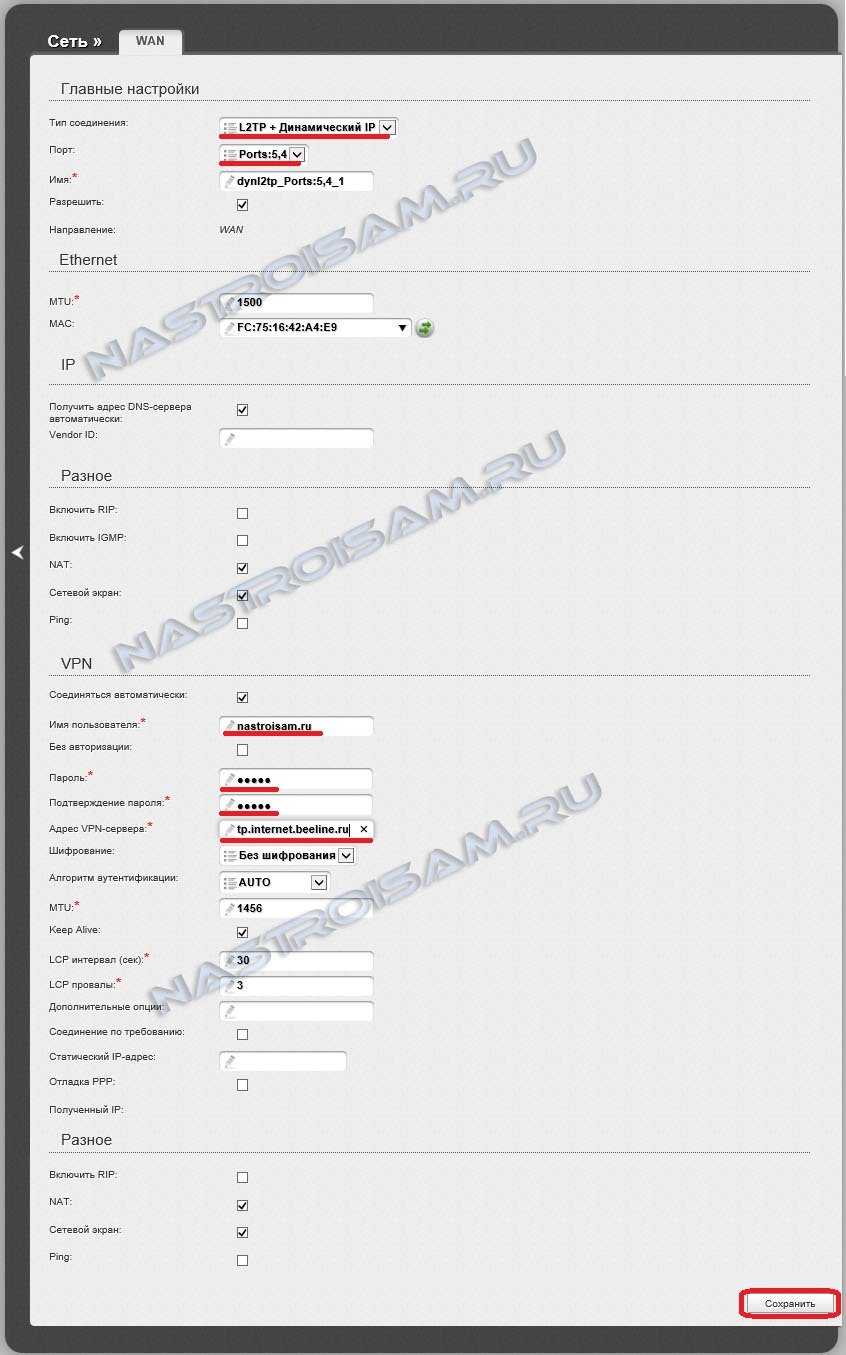

Пример для Билайн — L2TP + Dynamic IP:

По завершении настроек подключения к Интернету — нажмите кнопку Применить (Apply) или Save (Сохранить).

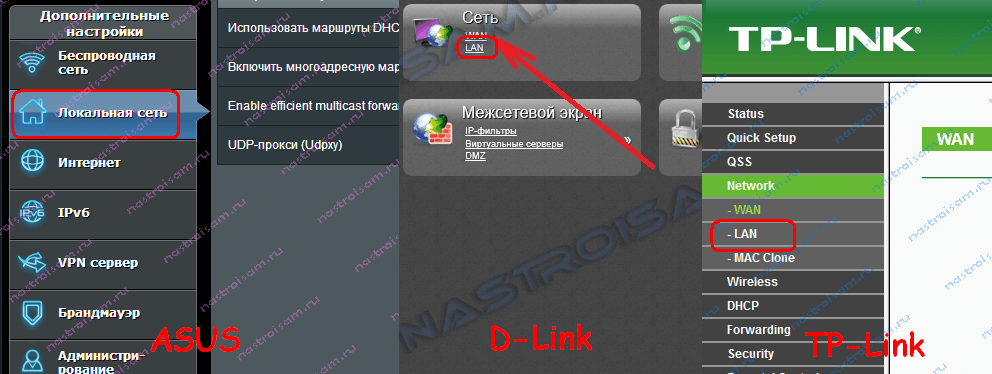

Шаг 3. Локальная сеть (LAN).

Базовая настройка локальной сети обычно уже сделана по умолчанию. А именно: прописан IP-адрес (192.168.1.1 или 192.168.0.1) и включен DHCP сервер для простоты подключения компьютеров, ноутбуков, планшетов и компьютеров к Вашей локальной сети. Параметры локальной сети можно найти в разделе LAN или Локальная сеть:

Фактически, менять в этом разделе ничего не нужно — надо всего лишь проверить включен ли DHCP-сервер. Иногда нужно использовать альтернативные DNS-серверы — в этом случае их тоже надо прописать в настройках DHCP-сервера и тогда они будут выдаваться устройствам при подключении.

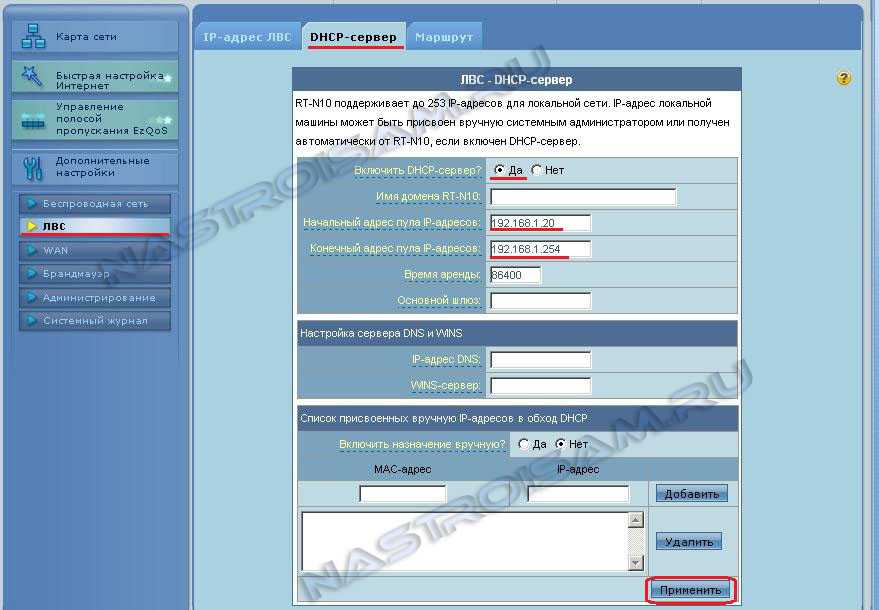

Пример конфигурации локальной сети на маршрутизаторе Asus:

По завершении — нажмите кнопку Применить (Apply) или Save (Сохранить).

Шаг 4. Беспроводная сеть WiFi.

Весь процесс настройки сети WiFi на современном роутере сейчас сведена к тому, что Вам нужно просто изменить имя беспроводной сети — SSID и прописать свой пароль (ключи сети) WiFi. Эти параметры, как правило, находятся в одноименном разделе веб-интерфейса — Wi-Fi или Wireless:

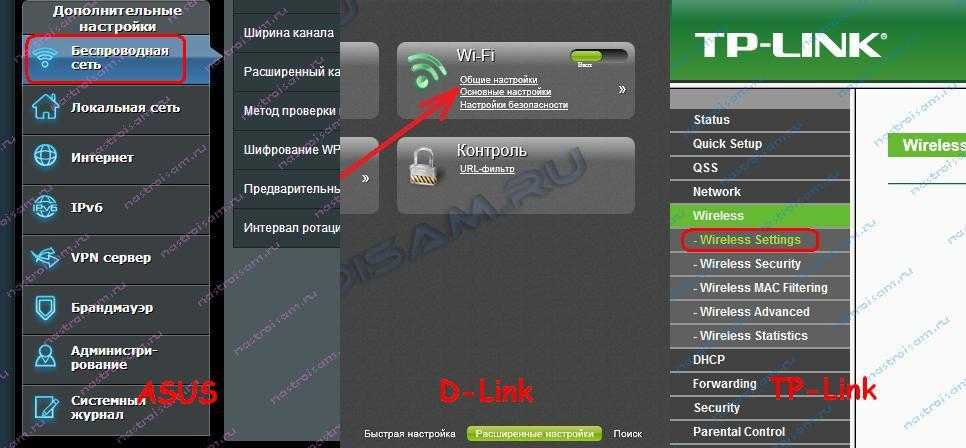

Чаще всего базовая конфигурация беспроводной сети разделена на 2 части. Первая часть настроек находиться в разделе «Основные настройки (Basic Wireless Settings)», а вторая — в параметрах безопасности беспроводной сети (Wireless Security). В базовой части надо указать имя беспроводной сети — SSID, выбрать страну (регион) использования (в нашем случае Россия или Европа), используемый режим (mode) и канал (channel). Режим лучше всего выбирать смешанный — 802.11 b/g/n, а канал — 1,6, 11 или auto.

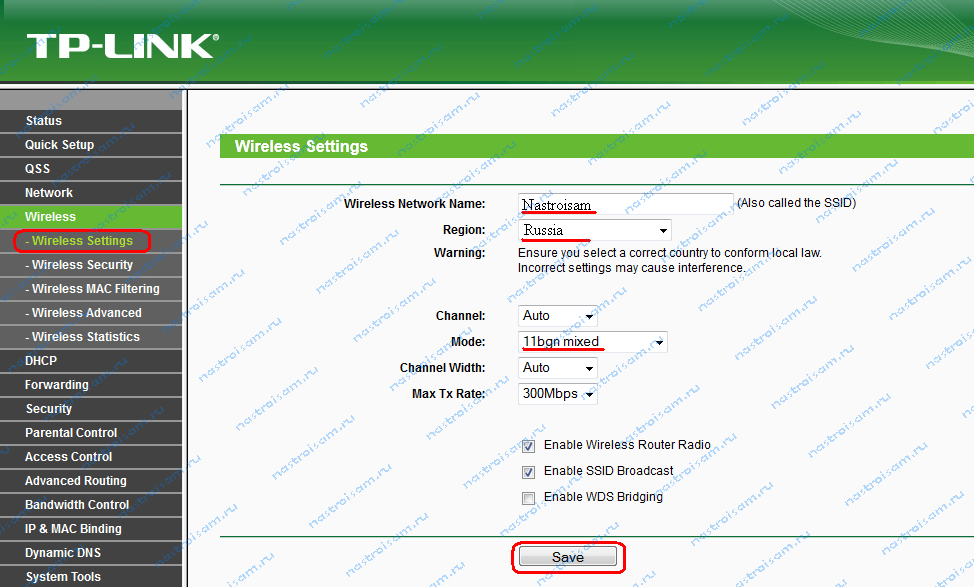

Конфигурация основных параметров WiFi на роутерах TP-Link:

В настройках безопасности роутера надо выбрать тип сертификата безопасности. На текущий момент самый надежный в плане взлома — это WPA2-PSK. Затем надо в поле Network Key или PSK Password прописать ключ безопасности сети. Им может быть буквенная, цифирная или смешанная последовательность не короче 8 символов. Для сохранения параметров нужно нажать кнопку Применить (Apply) или Сохранить (Save).

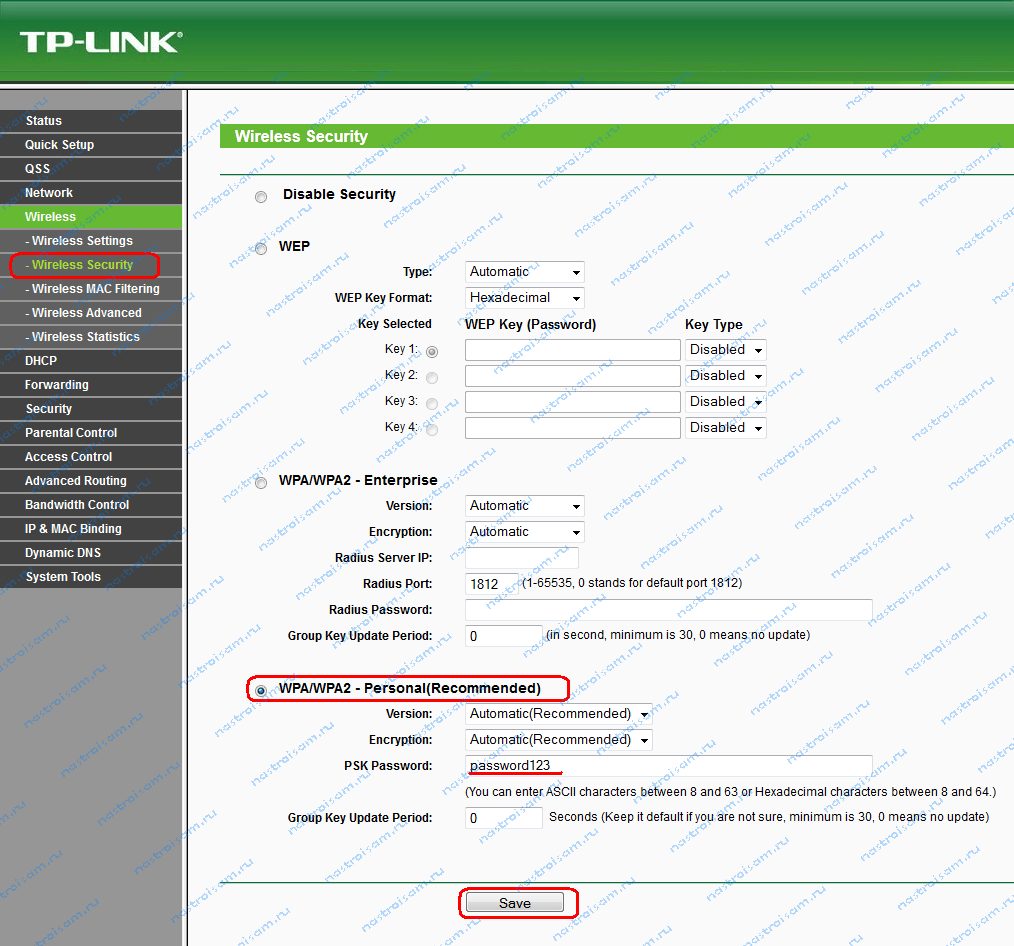

Параметры безопасности WiFi на TP-Link:

Настройка подключения к Интернет

В интерфейсе роутера необходимо выбрать вкладку слева «Main», в открывшемся списке выбираем «WAN».
