Транк между Cisco и D-Link

Введение

В этом документе приведен пример конфигурации Fast EtherChannel (FEC) и транкинга IEEE 802.1Q между коммутаторами Cisco Catalyst Layer 2 (L2) с фиксированной конфигурацией и маршрутизатором Cisco. К числу коммутаторов Catalyst L2 с фиксированной конфигурацией относятся коммутаторы 2900/3500XL, 2940, 2950/2955 и 2970. В данном документе речь идёт о маршрутизаторе Cisco 7200. Но можно использовать любой другой маршрутизатор, который поддерживает EtherChannel и транкинг 802.1Q, чтобы получить аналогичные результаты. Список маршрутизаторов, поддерживающих транкинг EtherChannel и 802.1Q, приведен в разделе этого документа.

Введение

В данном документе представлены примеры настройки канала InterSwitch (ISL) и транкинга 802.1Q между коммутатором Catalyst 3512-XL и маршрутизатором Cisco 2600; отображены результаты выполнения каждой команды. Чтобы получить такие же результаты в сценариях, представленных в данном документе, можно использовать маршрутизаторы Cisco 3600, 4500/4700 или семейства Cisco 2600 с интерфейсами FastEthernet, а также любые коммутаторы Catalyst 2900XL, 3500XL, 2940, 2950 или 2970.

С помощью транкинга осуществляется передача данных между двумя устройствами из нескольких сетей VLAN через двухточечное соединение. Транкинг Ethernet может быть реализован двумя способами:

ISL (собственный протокол Cisco, не поддерживается коммутаторами серий 2940 и 2950)
802.1Q (стандарт IEEE)

Мы создадим магистраль, которая будет передавать трафик из двух VLAN (VLAN1 и VLAN2) через один канал между коммутатором Catalyst 3500 и маршрутизатором Cisco 2600.

Для создания маршрутизации между сетями VLAN1 и VLAN2 используется маршрутизатор Cisco 2600. Коммутаторы Catalyst 2900XL/3500XL/2940/2950/2970 — это коммутаторы уровня 2 (L2), не способные осуществлять маршрутизацию и коммуникацию между VLAN. Для получения дополнительных подробностей относительно маршрутизации внутри VLAN см. документ Обзор маршрутизации между виртуальными локальными сетями в руководстве по настройке служб коммутаторов Cisco IOS, издание 12.1.

Для создания примеров в этом документе использовались следующие коммутаторы в лабораторной среде с чистыми конфигурациями:

Коммутатор Catalyst 3512XL с запущенной Cisco IOS 12.0(5.x)XU
Маршрутизатор Cisco 2621 с запущенной Cisco IOS 12.1(3)T
Маршрутизатор Cisco 2621 с запущенной Cisco IOS 12.1(1)T

Описываемые настройки были реализованы в изолированной . Перед использованием любой настройки и команды необходимо изучить их потенциальное воздействие на сеть. Для приведения каждого устройства к единой конфигурации по умолчанию настройки на всех устройствах были очищены при помощи команды «write erase».

Термины VLAN

Что такое Native VLAN — это понятие в стандарте 802.1Q, которое обозначает VLAN на коммутаторе, где все кадры идут без тэга, т.е. трафик передается нетегированным. По умолчанию это VLAN 1. В некоторых моделях коммутаторов, например, cisco, это можно изменить, указав другой VLAN как native.
Термин untagged: только одна VLAN может получать все пакеты, не отнесённые ни к одной VLAN (в терминологии 3Com, Planet, Zyxel — untagged, в терминологии Cisco — native VLAN). Свитч будет добавлять метки данной VLAN ко всем принятым кадрам не имеющих никаких меток.
Транк VLAN — это физический канал, по которому передается несколько VLAN каналов, которые различаются тегами (метками, добавляемыми в пакеты). Транки обычно создаются между «тегированными портами» VLAN-устройств: свитч-свитч или свитч-маршрутизатор. (В документах Cisco термином «транк» также называют объединение нескольких физических каналов в один логический: Link Aggregation, Port Trunking). Маршрутизатор (свитч третьего уровня) выступает в роли магистрального ядра сети (backbone) для сетевого трафика разных VLAN.
Сказать проще, vlan – это логический канал внутри физического канала (кабеля), а trunk это множество логических каналов (vlan`ов) внутри одного физического канала (кабеля).

Сети VLAN могут быть определены по:

Порту (наиболее частое использование). VLAN, базирующиеся на номере порта позволяют определить конкретный порт в VLAN. Порты могут быть определены индивидуально, по группам, по целым рядам и даже в разных коммутаторах через транковый протокол. Это наиболее простой и часто используемый метод определения VLAN. Это наиболее частое применение внедрения VLAN, построенной на портах, когда рабочие станции используют протокол Динамической Настройки TCP/IP (DHCP). Ниже рисунок VLAN на основе портов:

MAC -адрес- адресу (очень редко). VLAN, базирующиеся на MAC адресах позволяет пользователям находиться в той же VLAN, даже если пользователь перемещается с одного места на другое. Этот метод требует, чтобы администратор определил MAC адрес каждой рабочей станции и затем внес эту информацию в коммутатор. Этот метод может вызвать большие трудности при поиске неисправностей, если пользователь изменил MAC адрес. Любые изменения в конфигурации должны быть согласованы с сетевым администратором, что может вызывать административные задержки.
Идентификатору пользователя User ID (очень редко)
Сетевому адресу (редко в связи с ростом использования Настройка DHCP сервера Linux, FreeBSD)

Настройка cisco 3560

Настройка cisco 3560, будет производится следующим образом. так как наше ядро должно маршрутизировать внутренний локальный трафик, то мы должны создать такие же vlan, задать им ip адреса, так как они будут выступать в роли шлюзов по умолчанию, а так же trunk порты.

Начнем с транк портов, у нас это gig 0/1 и gig 0/2.

enable

config t

заходим в настройку интерфейса gig 0/1 и gig 0/2

int range gig 0/1-2

Попытаемся включить режим транка

switchport mode trunk

но в итоге вы получите вот такую подсказку: Command rejected: An interface whose trunk encapsulation is «Auto» can not be configured to «trunk» mode. Смысл ее в том, что вам сначала предлагают включить инкапсуляцию пакетов. Давайте настроим инкапсуляцию на cisco 3560.

switchport trunk encapsulation dot1q

Теперь укажем режим и разрешенные vlan

switchport mode trunk

switchport trunk allowed vlan 2,3

Сохраним настройки Cisco

do wr mem

Далее создадим vlan и назначим им ip адреса, которые будут выступать в роли шлюзов.

vlan 2

name VLAN2

exit

vlan3

name VLAN3

exit

Назначим ip адреса для каждого из них, напомню для vlan 2 это 192.168.1.251/24, а для vlan 3 192.168.2.251/24

int vlan 2

ip address 192.168.1.251 255.255.255.0

no shutdown

exit

int vlan 3

ip address 192.168.2.251 255.255.255.0

no shutdown

exit

Теперь включим маршрутизацию между vlan, делается это командой

ip routing

do wr mem

Предварительные условия

Требования

Перед использованием этой конфигурации ознакомьтесь со следующими требованиями.

Функции транкинга FEC и 802.1Q доступны в коммутаторах Catalyst L2 с фиксированной конфигурацией и программным обеспечением Cisco IOS версии 12.0(5.2)WC(1) и более поздних версий. Коммутаторы Catalyst 2940 и 2955/2950 не поддерживают транкинг с протоколом ISL (Inter-Switch Link) из-за ограниченных возможностей оборудования.

Маршрутизаторы Cisco поддерживают EtherChannel и возможности транкинга 802.1Q в ПО Cisco IOS версии 12.0(T) и выше. Однако не все маршрутизаторы поддерживают обе функции. Используйте данную таблицу для определения платформ маршрутизаторов, на которых поддерживаются FEC и функции транкинга 802.1Q.

Платформа маршрутизаторов	EtherChannel	Инкапсуляция IEEE 802.1Q
Маршрутизатор Cisco 1710	Нет	Да
Маршрутизатор Cisco 1751	Нет	Да
Cisco серии 2600	Нет1	Да
Cisco серии 3600	Нет1	Да
Cisco серии 3700	Нет1	Да
Cisco серии 4000-M (4000-M, 4500-M, 4700-M)	Нет	Да
Cisco серии 7000 (RSP2 7000, RSP 7000CI)	Да	Да
Cisco 7100	Нет	Да
Cisco серии 7200	Да	Да
Cisco серии 7500 (RSP1, RSP2, RSP4)	Да	Да

1 Исключение в поддержке EtherChannel для маршрутизаторов Cisco 2600, 3600 и 3700 возникает в случае, если вы установили сетевой модуль NM-16ESW или NM-36ESW (Ethernet Switch Network Module). Каждый из этих модулей поддерживает не более шести каналов EtherChannels, до восьми портов в группе.

2 RSP = Route Switch Processor (процессор маршрутизирующего коммутатора)

Используемые компоненты

При разработке и тестировании этой конфигурации использовались следующие версии программного и аппаратного обеспечения.

Коммутатор Catalyst 2950 с программным обеспечением Cisco IOS версии 12.1(9)EA1d
Маршрутизатор Cisco 7200 с ПО Cisco IOS версии 12.2(3).

Сведения, представленные в этом документе, были получены от устройств, работающих в специальной лабораторной среде. Все устройства, описанные в данном документе, были запущены с конфигурацией по умолчанию. При работе в действующей сети необходимо понимать последствия выполнения любой команды.

Условные обозначения

Дополнительные сведения об условных обозначениях см. в документе Технические рекомендации Cisco. Условные обозначения.

spanning-tree vlan

To configure Spanning Tree Protocol (STP) on a per-virtual LAN (VLAN) basis, use the spanning—tree vlan command in global configuration mode. To return to the default settings, use the no form of this command.

spanning-tree vlan vlan-idforward—timeseconds | hello—timeseconds | max—ageseconds | prioritypriority | protocolprotocol | [root {primary | secondary} [diameternet-diameterhello—timeseconds]]]]

Command Default

The defaults are:

â¢forward-timeâ15 seconds

â¢hello-timeâ2 seconds

â¢max-ageâ20 seconds

â¢priorityâThe default with IEEE STP enabled is 32768; the default with STP enabled is 128.

â¢protocolâIEEE

â¢rootâNo STP root

When you issue the no spanning-tree vlan xx root command the following parameters are reset to their defaults:

â¢priorityâThe default with IEEE STP enabled is 32768; the default with STP enabled is 128.

â¢hello-timeâ2 seconds

â¢forward-timeâ15 seconds

â¢max-ageâ20 seconds

spanning-tree mst

To set the path cost and port-priority parameters for any Multiple Spanning Tree (MST) instance (including the Common and Internal Spanning Tree with instance IDÂ 0), use the spanning-tree mst command in interface configuration mode. To return to the default settings, use the no form of this command.

spanning-tree mstinstance-id {{costcost | port-prioritypriority} | pre-standard}

no spanning-tree mstinstance-id {{cost | port-priority} | pre-standard}

Command Default

The defaults are as follows:

â¢cost depends on the port speed; the faster interface speeds indicate smaller costs. MST always uses long path costs.

â¢priority is 128.

Агрегирование каналов в Cisco

Для агрегирования каналов в Cisco может быть использован один из трёх вариантов:

LACP (Link Aggregation Control Protocol) стандартный протокол
PAgP (Port Aggregation Protocol) проприетарный протокол Cisco
Статическое агрегирование без использования протоколов

Так как LACP и PAgP решают одни и те же задачи (с небольшими отличиями по возможностям), то лучше использовать стандартный протокол. Фактически остается выбор между LACP и статическим агрегированием.

Статическое агрегирование:

Преимущества:
- Не вносит дополнительную задержку при поднятии агрегированного канала или изменении его настроек
- Вариант, который рекомендует использовать Cisco
Недостатки:

Агрегирование с помощью LACP:

Преимущества:
- Согласование настроек с удаленной стороной позволяет избежать ошибок и петель в сети.
- Поддержка standby-интерфейсов позволяет агрегировать до 16ти портов, 8 из которых будут активными, а остальные в режиме standby
Недостатки:

Терминология и настройка

При настройке агрегирования каналов на оборудовании Cisco используется несколько терминов:

EtherChannel — технология агрегирования каналов. Термин, который использует Cisco для агрегирования каналов.
port-channel — логический интерфейс, который объединяет физические интерфейсы.
channel-group — команда, которая указывает какому логическому интерфейсу принадлежит физический интерфейс и какой режим используется для

Что такое и как настроить Link Aggregation Control Protocol (LACP) на примере Cisco-03

Эти термины используются при настройке, в командах просмотра, независимо от того, какой вариант агрегирования используется (какой протокол, какого уровня EtherChannel).

На схеме, число после команды channel-group указывает какой номер будет у логического интерфейса Port-channel. Номера логических интерфейсов с двух сторон агрегированного канала не обязательно должны совпадать. Номера используются для того чтобы отличать разные группы портов в пределах одного коммутатора.

Общие правила настройки EtherChannel

LACP и PAgP группируют интерфейсы с одинаковыми:

скоростью (speed),
режимом дуплекса (duplex mode),
native VLAN,
диапазон разрешенных VLAN,
trunking status,
типом интерфейса.

Настройка EtherChannel:

Так как для объединения в EtherChannel на интерфейсах должны совпадать многие настройки, проще объединять их, когда они настроены по умолчанию. А затем настраивать логический интерфейс.
Перед объединением интерфейсов лучше отключить их. Это позволит избежать блокирования интерфейсов STP (или перевода их в состояние err-disable).
Для того чтобы удалить настройки EtherChannel достаточно удалить логический интерфейс. Команды channel-group удалятся автоматически.

Создание EtherChannel для портов уровня 2 и портов уровня 3 отличается:

Для интерфейсов 3го уровня вручную создается логический интерфейс командой interface port-channel
Для интерфейсов 2го уровня логический интерфейс создается динамически
Для обоих типов интерфейсов необходимо вручную назначать интерфейс в EtherChannel. Для этого используется команда channel-group в режиме настройки интерфейса. Эта команда связывает вместе физические и логические порты

После того как настроен EtherChannel:

изменения, которые применяются к port-channel интерфейсу, применяются ко всем физическим портам, которые присвоены этому port-channel интерфейсу
изменения, которые применяются к физическому порту влияют только на порт на котором были сделаны изменения

понедельник, января 28, 2013

Егор

Маршрутизация между vlan — маршрутизатор на привязи

В статьях этого блога мы уже обсуждали с вами принципы создания vlanна коммутаторах фирмы Cisco, но, к сожалению, у нас пока никак не доходили руки разобрать вопросы маршрутизации между различными vlan-ами. Сегодня мы исправим эту оплошность и разберем один из методов такой маршрутизации, называемый «маршрутизатор на привязи».

Как бы это не было прискорбно, но осуществить маршрутизацию между vlanне получится только с помощью средств самого коммутатора (в данном случае имеется ввиду коммутатор уровня 2), для этих целей придется использовать дополнительное устройство – уже знакомый нам маршрутизатор. Как мы помним, маршрутизатор может осуществлять маршрутизацию пакетов между сетями, подключенными к его различным интерфейсам. Но кроме этого маршрутизатор так же умеет выполнять маршрутизацию между vlan-ами, подведенными всего лишь к одному его физическому интерфейсу. Принцип данной маршрутизации проиллюстрирован на рисунке:

«Маршрутизатор на привязи»

Данный способ маршрутизации обычно называют «Маршрутизатор на привязи», так как маршрутизатор получается как бы привязанным одним линком к коммутатору.

Давайте попробуем посмотреть как необходимо сконфигурировать коммутатор и маршрутизатор фирмы Ciscoдля реализации данной схемы. Для этого в PacketTracerсоберем следующую схемку (порты подключения всех устройств соответствуют первому рисунку):

Реализация маршрутизатора на привязи в Packet Tracer

Компьютеру PС0 зададим IPадрес 192.168.1.2, маску 255.255.255.0 и основной шлюз 192.168.1.1. Компьютеру PС1зададим IPадрес 10.10.10.2, маску 255…0 и основной шлюз 10.10.10.1.

Далее мы сконфигурируем наш коммутатор для работы с портами доступа vlan

Switch(config)#vlan 2

Switch(config-vlan)#name vlan_number_2

Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/1

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 2

Switch(config-if)#exit

Switch(config)#vlan 3

Switch(config-vlan)#name vlan_number_3

Switch(config-vlan)#exit

Switch(config)#interface fastEthernet 0/2

Switch(config-if)#switchport mode access

Switch(config-if)#switchport access vlan 3

Switch(config-if)#exit

Первыми семью командами вы создаете на коммутаторе vlan 2 и делаете порт коммутатора fastEthernet 0/1 портом доступа данного vlan. Следующими командами вы делаете тоже самое но уже для vlan3 и порта fastEthernet 0/2.

Если в данный момент вы попробуете пропинговать с компьютера из vlan 2 компьютер из vlan 3, то вы не получите ничего хорошего, ваши пинги не пройдут. Так как данные компьютеры будут находиться в разных vlan, а маршрутизацию между данными vlanеще не настроена.

Продолжим производить настройки. Подведем наши vlan2 и vlan 3 через транковый порт коммутатора к интерфейсу маршрутизатора:

Switch(config)#interface fastEthernet 0/24

Switch(config-if)#switchport mode trunk

Switch(config-if)#switchport trunk allowed vlan 2-3

На маршрутизаторе, для начала включим интерфейс, к которому подключен коммутатор:

Router(config)#interface fastEthernet 0/1

Router(config-if)#no shutdown

Подождем пока интерфейс маршрутизатора поднимется и снова попробуем пропинговать с компьютера из vlan 2 компьютер из vlan 3. Результат будет все тот же. Пинги не будут проходить, так как маршрутизатор мы еще не настраивали для работы с vlan, приходящими на его порт.

Для того чтобы все же настроить маршрутизацию между данными vlan, создадим на интерфейсе маршрутизатора субинтерфейсы предназначенные для наших vlan(по одному субинтерфейсу под каждый vlan) и присвоим им IPадреса, которые мы указали на компьютерах в качестве основных шлюзов:

Router(config)#interface fastEthernet 0/1.2

Router(config-subif)#encapsulation dot1Q 2

Router(config-subif)#ip address 192.168.1.1 255.255.255.0

Router(config)#interface fastEthernet 0/1.3

Router(config-subif)#encapsulation dot1Q 3
Router(config-subif)#ip address 10.10.10.1 255.0.0.0

Router(config-subif)#exit

Если все сделано верно, то при попытке пропинговать компьютер из vlan 3 с компьютера из vlan 2 он должен быть доступен.

Теперь маршрутизация между данными vlan работает и на этом мы закончим сегодняшнюю статью

Опубликовано в: Коммутаторы, Маршрутизаторы, Cisco, Packet Tracer, VLAN

Trunk порты

Для того чтобы передать через порт трафик нескольких VLAN, порт переводится в режим trunk.

Режимы интерфейса (режим по умолчанию зависит от модели коммутатора):

auto — Порт находится в автоматическом режиме и будет переведён в состояние trunk, только если порт на другом конце находится в режиме on или desirable. Т.е. если порты на обоих концах находятся в режиме «auto», то trunk применяться не будет.
desirable — Порт находится в режиме «готов перейти в состояние trunk»; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto).
trunk — Порт постоянно находится в состоянии trunk, даже если порт на другом конце не поддерживает этот режим.
nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим «не-cisco» оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk’а.

По умолчанию в транке разрешены все VLAN. Для того чтобы через соответствующий VLAN в транке передавались данные, как минимум, необходимо чтобы VLAN был активным. Активным VLAN становится тогда, когда он создан на коммутаторе и в нём есть хотя бы один порт в состоянии up/up.

VLAN можно создать на коммутаторе с помощью команды vlan. Кроме того, VLAN автоматически создается на коммутаторе в момент добавления в него интерфейсов в режиме access.

Перейдем к демонстрационной схеме. Предположим, что вланы на всех коммутаторах уже созданы (можно использовать протокол VTP).

Настройка статического транка

Создание статического транка:

На некоторых моделях коммутаторов (на которых поддерживается ISL) после попытки перевести интерфейс в режим статического транка, может появится такая ошибка:

Это происходит из-за того, что динамическое определение инкапсуляции (ISL или 802.1Q) работает только с динамическими режимами транка. И для того, чтобы настроить статический транк, необходимо инкапсуляцию также настроить статически.

Для таких коммутаторов необходимо явно указать тип инкапсуляции для интерфейса:

И после этого снова повторить команду настройки статического транка (switchport mode trunk).

Динамическое создание транков (DTP)

Dynamic Trunk Protocol (DTP) — проприетарный протокол Cisco, который позволяет коммутаторам динамически распознавать настроен ли соседний коммутатор для поднятия транка и какой протокол использовать (802.1Q или ISL). Включен по умолчанию.

Режимы DTP на интерфейсе:

auto — Порт находится в автоматическом режиме и будет переведён в состояние trunk, только если порт на другом конце находится в режиме on или desirable. Т.е. если порты на обоих концах находятся в режиме «auto», то trunk применяться не будет.desirable — Порт находится в режиме «готов перейти в состояние trunk»; периодически передает DTP-кадры порту на другом конце, запрашивая удаленный порт перейти в состояние trunk (состояние trunk будет установлено, если порт на другом конце находится в режиме on, desirable, или auto).nonegotiate — Порт готов перейти в режим trunk, но при этом не передает DTP-кадры порту на другом конце. Этот режим используется для предотвращения конфликтов с другим «не-cisco» оборудованием. В этом случае коммутатор на другом конце должен быть вручную настроен на использование trunk’а.

Перевести интерфейс в режим auto:

Перевести интерфейс в режим desirable:

Перевести интерфейс в режим nonegotiate:

Проверить текущий режим DTP:

Настройка VLAN на маршрутизаторах Cisco

Передача трафика между VLANами с помощью маршрутизатора

Передача трафика между VLAN может осуществляться с помощью маршрутизатора. Для того чтобы маршрутизатор мог передавать трафик из одного VLAN в другой (из одной сети в другую), необходимо, чтобы в каждой сети у него был интерфейс. Для того чтобы не выделять под сеть каждого VLAN отдельный физический интерфейс, создаются логические подынтерфейсы на физическом интерфейсе для каждого VLAN.

На коммутаторе порт, ведущий к маршрутизатору, должен быть настроен как тегированный порт (в терминах Cisco — транк).

Изображенная схема, в которой маршрутизация между VLAN выполняется на маршрутизаторе, часто называется router on a stick.

IP-адреса шлюза по умолчанию для VLAN (эти адреса назначаются на подынтерфейсах маршрутизатора R1):

VLAN	IP-АДРЕС
VLAN 2	10.0.2.1 /24
VLAN 10	10.0.10.1 /24
VLAN 15	10.0.15.1 /24

Для логических подынтерфейсов необходимо указывать то, что интерфейс будет получать тегированный трафик и указывать номер VLAN соответствующий этому интерфейсу. Это задается командой в режиме настройки подынтерфейса:

R1(config-if)# encapsulation dot1q

Создание логического подынтерфейса для VLAN 2:

R1(config)# interface fa0/0.2
R1(config-subif)# encapsulation dot1q 2
R1(config-subif)# ip address 10.0.2.1 255.255.255.0

Создание логического подынтерфейса для VLAN 10:

R1(config)# interface fa0/0.10
R1(config-subif)# encapsulation dot1q 10
R1(config-subif)# ip address 10.0.10.1 255.255.255.0

Соответствие номера подынтерфейса и номера VLAN не является обязательным условием. Однако обычно номера подынтерфейсов задаются именно таким образом, чтобы упростить администрирование.

На коммутаторе порт, ведущий к маршрутизатору, должен быть настроен как статический транк:

interface FastEthernet0/20
 switchport trunk encapsulation dot1q
 switchport mode trunk

Пример настройки

Конфигурационные файлы устройств для схемы изображенной в начале раздела.

Конфигурация sw1:

!
interface FastEthernet0/1
 switchport mode access
 switchport access vlan 2
!
interface FastEthernet0/2
 switchport mode access
 switchport access vlan 2
!
interface FastEthernet0/3
 switchport mode access
 switchport access vlan 15
!
interface FastEthernet0/4
 switchport mode access
 switchport access vlan 10
!
interface FastEthernet0/5
 switchport mode access
 switchport access vlan 10
!
interface FastEthernet0/20
 switchport trunk encapsulation dot1q
 switchport mode trunk
 switchport trunk allowed vlan 2,10,15
!

Конфигурация R1:

!
interface fa0/0.2
 encapsulation dot1q 2
 ip address 10.0.2.1 255.255.255.0
!
interface fa0/0.10
 encapsulation dot1q 10
 ip address 10.0.10.1 255.255.255.0
!
interface fa0/0.15
 encapsulation dot1q 15
 ip address 10.0.15.1 255.255.255.0
!

Настройка native VLAN

По умолчанию трафик VLAN’а 1 передается не тегированым (то есть, VLAN 1 используется как native), поэтому на физическом интерфейсе маршрутизатора задается адрес из сети VLAN 1.

Задание адреса на физическом интерфейсе:

R1(config)# interface fa0/0
R1(config-if)# ip address 10.0.1.1 255.255.255.0

Если необходимо создать подынтерфейс для передачи не тегированного трафика, то в этом подынтерфейсе явно указывается, что он принадлежит native VLAN. Например, если native VLAN 99:

R1(config)# interface fa0/0.99
R1(config-subif)# encapsulation dot1q 99 native
R1(config-subif)# ip address 10.0.99.1 255.255.255.0

Command Modes

Global configuration (config)

Usage Guidelines

When you set the max—age seconds parameter, if a bridge does not hear bridge protocol data units (BPDUs) from the root bridge within the specified interval, it assumes that the network has changed and recomputes the spanning-tree topology.

Valid values for protocol are dec (Digital STP), ibm (IBM STP), ieee (IEEE Ethernet STP), and vlan—bridge (VLAN Bridge STP).

The spanning—tree root primary command alters this switch’s bridge priority to 8192. If you enter the spanning—tree root primary command and the switch does not become the root switch, then the bridge priority is changed to 100 less than the bridge priority of the current bridge. If the switch still does not become the root, an error results.

The spanning—tree root secondary command alters this switch’s bridge priority to 16384. If the root switch should fail, this switch becomes the next root switch.

Use the spanning—tree root commands on backbone switches only.

The spanning-tree etherchannel guard misconfig command detects two types of errors: misconfiguration and misconnection errors. A misconfiguration error is an error between the port-channel and an individual port. A misconnection error is an error between a switch that is channeling more ports and a switch that is not using enough Spanning Tree Protocol (STP) Bridge Protocol Data Units (BPDUs) to detect the error. In this case, the switch will only error disable an EtherChannel if the switch is a nonroot switch.

Examples

The following example shows how to enable spanning tree on VLAN 200:

The following example shows how to configure the switch as the root switch for VLAN 10 with a network diameter of 4:

The following example shows how to configure the switch as the secondary root switch for VLAN 10 with a network diameter of 4:

VLAN Linux и D-Link DGS-1100-08P

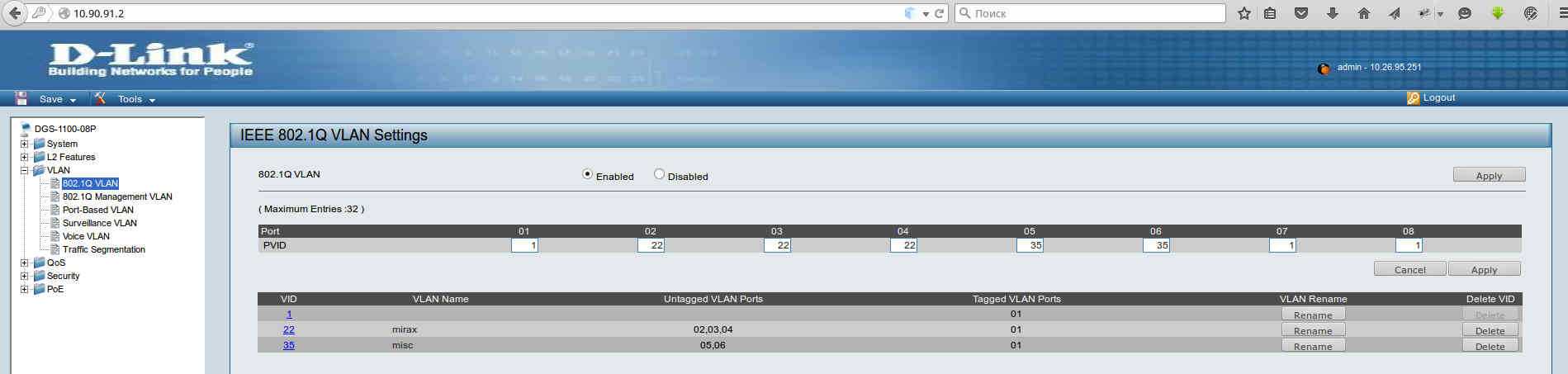

Настройка DGS-1100-08P. Подключимся к нему в первый порт. Присвоим ему IP 10.90.91.2. Создадим 3 VLAN: vlan1 (порт 1 (tagged)) для служебного использования, то есть только для настройки коммутатора, vlan22(порт 1 (tagged); порты 2,3,4 (untagged)), vlan35(порт 1 (tagged); порты 5,6 (untagged)). Порты 7,8 не используются и выключены через меню Port Settings(Speed: Disabled).

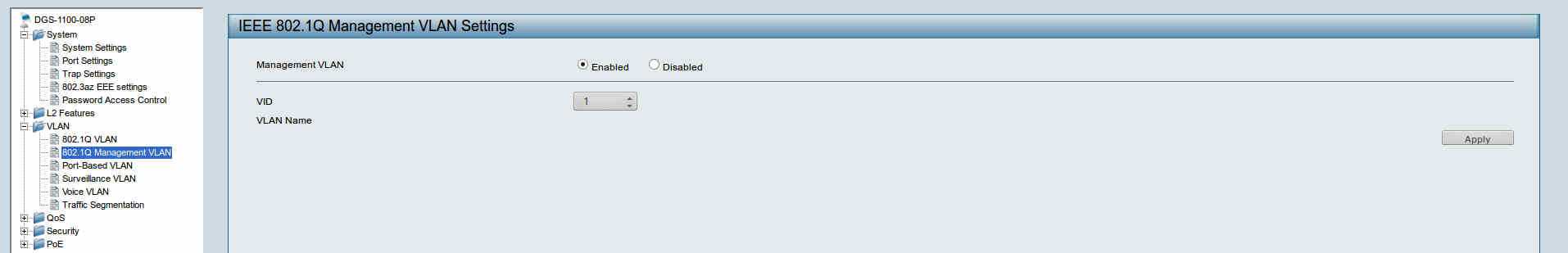

Укажем, что в дальнейшем управлять D-Link DGS-1100-08P (IP 10.90.91.2) можно управлять только через vlan1, то есть в нашем случае системный администратор должен подключиться в первый порт DGS-1100-08P(При подключении в иной порт — коммутатор не разрешит доступ к 10.90.91.2).

Не рекомендуется использовать vlan1, так как он для служебных целей в основном предназначен, а в сочетании с D-Link следует ожидать непредсказуемого поведения.

Создать VLAN с именем vlan22 привязанный к порту сетевой карты eth4. Присвоим ему IP:192.168.122.254.

ip link add link eth4 name vlan22 type vlan id 22
ip addr add 192.168.122.25424 dev vlan22
ifconfig vlan22 up

Служебный vlan только для настройки коммутатора:

ip link add link eth4 name vlan44 type vlan id 1
ip addr add 10.90.91.25424 dev vlan44
ifconfig vlan44 up

vlan35:

ip link add link eth4 name vlan35 type vlan id 35
ip addr add 192.168.35.25424 dev vlan34
ifconfig vlan35 up

Параметры созданных vlan смотрим в файлах

ls -l procnetvlan
итого
-rw------- 1 root root  Авг 17 15:06 config
-rw------- 1 root root  Авг 17 15:06 vlan1
-rw------- 1 root root  Авг 17 15:06 vlan22

Создание vlan через vconfig и автоматическая загрузка через /etc/network/interfaces не заработала, потому создаем запускной файлик и прописываем в атозагрузку сервера.
vlan_create.sh
```
#!/bin/sh -e

ip link add link eth4 name vlan22 type vlan id 22
ip addr add 192.168.122.25424 dev vlan22
ifconfig vlan22 up
```

Пример вывода команды «show»

Коммутатор Catalyst 3500XL

show int {FastEthernet | GigabitEthernet} switchport

Данная команда используется для проверки административного и рабочего состояния порта. Она также используется для проверки соответствия собственной виртуальной локальной сети по обе стороны магистрали. Собственная виртуальная локальная сеть используется для передачи неразмеченного трафика, когда порт находится в режиме транкинга 802.1Q. Для получения подробных сведений о собственных виртуальных локальных сетях см. раздел «Создание и обслуживание виртуальных локальных сетей на коммутаторах Catalyst 2900XL и 3500XL».

Примечание: для транкинга 802.1Q выходные данные приведенной выше команды изменяются следующим образом:

show vlan

Эта команда используется для проверки принадлежности интерфейсов (портов) правильной виртуальной локальной сети. В приведенном примере только интерфейс Fa0/2 принадлежит VLAN2. Оставшиеся интерфейсы принадлежат VLAN1.

show vtp status

Эта команда используется для проверки конфигурации протокола VLAN trunking protocol (VTP) на коммутаторе. В нашем примере использован прозрачный режим. Правильный режим VTP зависит от топологии сети. Для получения подробных сведений о VTP см. раздел «Создание и обслуживание виртуальных локальных сетей на коммутаторах Catalyst 2900XL и 3500XL».

Маршрутизатор Cisco 2600

show vlan

Эта команда показывает, какие сведения уровня L2 или L3 настроены для каждой VLAN.

Примечание: для транкинга 802.1Q выходные данные приведенной выше команды изменяются следующим образом:

Примечание: для транкинга 802.1Q с версиями Cisco IOS младше 12.1(3)T выходные данные приведенной выше команды изменяются следующим образом:

Примечание: для любого из подчиненных интерфейсов сети VLAN1 не отображается инкапсуляция IEEE 802.1Q.

show interface

Эта команда используется для проверки административного и рабочего статуса интерфейса.

Примечание: для транкинга 802.1Q выходные данные приведенной выше команды изменяются следующим образом:
