Локальная сеть: основы функционирования компьютерных сетей

Подключение интернета в частном доме или какой интернет лучше? Проводной, беспроводной, спутниковый

Дорогие читатели блога НскТарелка.ру, в этой статье речь пойдет о подключении интернета в частном доме.

Рассмотрим все, что можно . Узнаем какой интернет лучше подключить для частного дома, и поймем, какой можно в вашем случае. Для дачников , и тех у кого домик в деревне статья будет также полезна.

Подключение в частный дом через Ростелеком — оптоволокно, ADSL

«Ростелеком» — монстрообразный провайдер федерального масштаба. Такой же здоровый, неповоротливый, как и “Почта России”. И так же, как и она, есть практически везде. Но это еще не значит, что они имеют техническую возможность подключить именно ваш частный дом.

В случае, когда они вам сообщили, что у вас есть возможность стать клиентом “Ростелекома” рекомендую внимательно следить за всем тем, что подписываете, какие и за что вам выставляются счета, не переплачиваете ли вы. При расторжении договора получите соответствующие документы на руки о том, что никто никому ничего не должен. И не говорите потом, что я вас не предупреждал.Не верьте сотрудникам этой конторы на слово, изучайте все, что вам предлагают, внимательно.

Когда вы знаете, что для вашего частного дома имеются альтернативные варианты подключения, кроме подключения “Ростелекома” взвесьте все на тысячу раз. Почитайте отзывы про “Ростелеком” или “ОнЛайм” в интернете (в Москве “Ростелеком” работает под брендом “ОнЛайм”). Поговорите с соседями по улице, кто уже подключился, узнайте их мнение по поводу работы этого провайдера.

Про техническую возможность подключения

Если на вашей улице у кого-либо установлен домашний телефон, или возможно на соседней , или тем более когда он есть у вас, узнаем у провайдера имеют ли они техническую возможность подключения всемирной паутины к вашему дому.

Про техническую возможность подключения можно попробовать узнать через их сайт, но наверное проще это будет сделать связавшись непосредственно со своим местным отделением напрямую, узнав их координаты через Дубль Гис или телефонную справочную.

Варианты от Ростелекома

Думаю, что для частного дома вариант от этого провайдера один, это ADSL. Оптоволокно, как правило, они (впрочем, как и другие компании) по частному сектору не тянут.И все же напишу пару строк про оптоволоконные технологии “Ростелекома”. Вдруг где-то в частном секторе кого-нибудь и подключают по технологии FTTх. Для частного дома это замечательный вариант.

Оптоволокно

Подключение по оптоволокну провайдер выполняет по двум технологиям:— PON — оптоволокно заводится непосредственно в жилое помещение. Используется это технология только в крупных городах.— FTTх — оптоволокно идет только до распределительного щита. А уже от щита до абонента интернет идет по витой паре.

ADSL

Интернет проводится в дом по телефонной линии. Это технология не позволяет быть ему высокоскоростным. Заявленная оператором максимальная скорость 15 Мбит/с, для некоторых регионов 6 Мбит/с.

Про заявленную скорость, помните о том, что — Бабушка надвое сказала. Если половина вашей улицы сидит на ADSL интернете, возможно будет совсем не айс.

Из всех подключений интернета в частный дом упоминаемых в статье, этот вариант будет пожалуй самый недорогой по деньгам.

Планируете подключение ростелекомовского интернета с установкой роутера? При желании сможете установить его в рассрочку.

Роутер — это устройство, которое дает нам возможность входящий в дом сигнал сети подать на несколько устройств, как по проводам, так и по беспроводной технологии Wi-Fi.

Беспроводной интернет в частный дом через WIFI мост

Самое удачное и лучшее решение для подключения интернета в частный дом. Если имеется все для того, чтобы реализовать именно это подключение, подключайтесь через WIFI радиомост.

Разумеется это мое сугубо личное мнение. С учетом того, что по вашей улице не проложено оптоволокно.

Что это такое, и как это работает? Проводим к себе высокоскоростное подключение через WIFI мост

Необходимым условием для решения поставленной задачи является то, что между передающей и принимающей точками сигнала должна быть прямая видимость без преград.

Технология выглядит следующим образом. На одной из ближайших к нашему частному дому многоэтажке подключенной по оптоволокну к интернету устанавливается WIFI точка доступа. Она подключается к проводному интернету проведенному в высотке, направляется на наш частный дом, и выполняет функцию передачи сигнала.

Вторая WIFI точка доступа устанавливается уже на сам частный дом к которому мы хотим провести скоростной интернет, и выполняет функцию приема сигнала. Производятся необходимые настройки оборудования.

И в результате, получаем высокоскоростной интернет в частном доме.

Во многих городах сейчас подключением частных домов к скоростному интернету через wifi мост занимаются специализированные фирмы.

Подключение интернета в частный дом — внешний LTE-модем

Выбирая этот вариант подключения сети в частный дом можно получить неплохой результат.Как и в предыдущем варианте, хорошо если в вашем населенном пункте имеется компания  специализирующаяся на подключении частного сектора к интернету. Разумеется с хорошей репутацией, и съевшая на этом собаку. Обратитесь к ним, и вопрос решен.

Если же эту задачу подключения в частный дом через lte-модем, вы будете решать самостоятельно, то помните о том, что для получения хорошего результата придется покорпеть над этой темой.

Какой LTE-модем купить?

Покупать модем нужно с поддержкой 4G, поэтому я и пишу везде, в этой статье, LTE-модем

Не важно, даже если в вашем регионе пока нет технологии LTE

У модема в интерфейсе должны присутствовать разъемы под пигтейл. Пигтейл — это антенный адаптер для подключения внешней антенны к модему.

До покупки выбранной модели модема, убедитесь, что она будет работать с роутером, если вы планируете раздавать сигнал через него.

Модем лучше приобретать разлоченный или с возможностью в будущем его разлочить.Что такое разлоченный модем? Это универсальный модем, заточенный не под одного оператора, а под любого. Ставим любую симку, любого оператора, и вперед.

Спутниковый интернет

В сети нередко попадаются статьи о том, что спутниковый интернет быстрый, но дорогой. Писательская братия, зарабатывающая деньги на написании статей под заказ из подотряда оленей, вводит читательскую аудиторию этими статьями в заблуждение.

Он очень очень медленный (совсем). Само оборудование уже не такое и дорогое, как раньше, а вот тарифы просто заоблачные.

Спутниковый интернет разумно ставить в нашей стране , где-нибудь в глухой тайге, на нефтяной вышке, где отсутствует абсолютно любая связь, кроме спутниковой. А тот кто подключается к этому интернету, должен являться хозяином этой вышки.

И то если с соседней сосны, есть шанс поймать сигнал с БС (базовая станция сотовой связи — вышка) на внешнюю антенну, “нинада” устанавливать спутниковый интернет.

Ну, а уж если действительно, все печально, и без вариантов. И там, куда вы хотите провести интернет, даже нет сотовой связи, устанавливайте двухсторонний спутниковый, работающий как на прием, так и на передачу.Фильмы смотреть не сможете, играть в игры тоже, качать что-либо нет, в “Одноклассники” зайдете.

И в завершение статьи о подключении интернета в частном доме, смотрите видео — Как сделать БЕСПРОВОДНОЙ Wi-Fi МОСТ и передать интернет на десятки километров

Мой мир

LiveJournal

Логистическая топология

Особо важно при организации сетевых структур обратить внимание на применяемые способы передачи данных. В компьютерной терминологии такие процессы принято называть логистической или логической топологией. При этом физические методы передачи информации в различных структурах могут весьма существенно отличаться от логических

Именно логистика, по сути своей, определяет маршруты приема/передачи. Очень часто можно наблюдать, что при построении сети в виде «звезды» обмен информацией осуществляется с использованием шинной топологии, когда сигнал может приниматься одновременно всеми устройствами. В кольцевых логических структурах можно встретить ситуации, когда сигналы или данные принимаются только теми терминалами, для которых они предназначены, несмотря даже на последовательное прохождение через все сопутствующие звенья

При этом физические методы передачи информации в различных структурах могут весьма существенно отличаться от логических. Именно логистика, по сути своей, определяет маршруты приема/передачи. Очень часто можно наблюдать, что при построении сети в виде «звезды» обмен информацией осуществляется с использованием шинной топологии, когда сигнал может приниматься одновременно всеми устройствами. В кольцевых логических структурах можно встретить ситуации, когда сигналы или данные принимаются только теми терминалами, для которых они предназначены, несмотря даже на последовательное прохождение через все сопутствующие звенья.

Как запретить программе доступ к интернету? (windows 7/8)

В этой небольшой статье мы расскажем начинающим пользователям, как заблокировать любой программе или игре доступ в интернет. Рассмотрим на примере windows 7 самый простой и быстрый, но надежный способ.

Итак, мы хотим запретить конкретной программе доступ в интернет. Пусть это будет для примера Microsoft Excel.

Открываем меню «Пуск» и выбираем в нем пункт «Панель управления».

Выбираем раздел «Система и безопасность».

Далее входим в подраздел «Брандмауэр windows».

В меню слева выбираем пункт «Дополнительные параметры».

В открывшемся окне «Брандмауэр windows в режиме повышенной безопасности» в левой колонке кликаем по пункту «Правила для входящих подключений».

Далее в меню «Действие» необходимо выбрать пункт «Создать правило…». Будет запущен Мастер создания правила для нового входящего подключения.

На вопрос «Правило какого типа вы хотите создать?» отвечаем «Для программы» и следуем Далее.

Так как нам нужно применить правило к совершенно конкретной программе, необходимо указать Путь к программе, нажав на кнопку Обзор.

Указываем путь к исполняемому файлу программы (как было написано выше, в качестве примера мы выбрали Excel) и жмем на кнопку «Открыть».

В окне Мастера появится путь к «жертве», и мы следуем Далее.

На этой стадии нам нужно обязательно из предложенных вариантов выбрать последний — «Блокировать подключение» и проследовать Далее.

Применяем это правило для всех профилей либо выборочно на ваше усмотрение. И снова идем Далее.

Мастер предложит создать имя (обязательно) и описание (необязательно) для создаваемого правила. После заполнения этой информации, нажимаем кнопку «Готово».

Теперь в окне «Брандмауэр windows в режиме повышенной безопасности» нельзя не заметить новое правило блокировки доступа программы в интернет.

Правила для исходящих подключений настраиваются аналогично. Для полного эффекта может понадобиться запретить программе и входящие, и исходящие подключения.

Спасибо за интерес к моему блогу.

P.S. Эта статья предназначена только для начинающих пользователей и описывает простейший способ решения проблемы. Целью ее написания является ликбез и возможность предоставления быстрой ссылки в ответе на комментарий с вопросом, аналогичным заголовку данной статьи.

Источник — http://cwer.ws/node/286870

Нет . Ваш будет первым!

socialshow.ru

Приложение Yota для Windows 7, 10

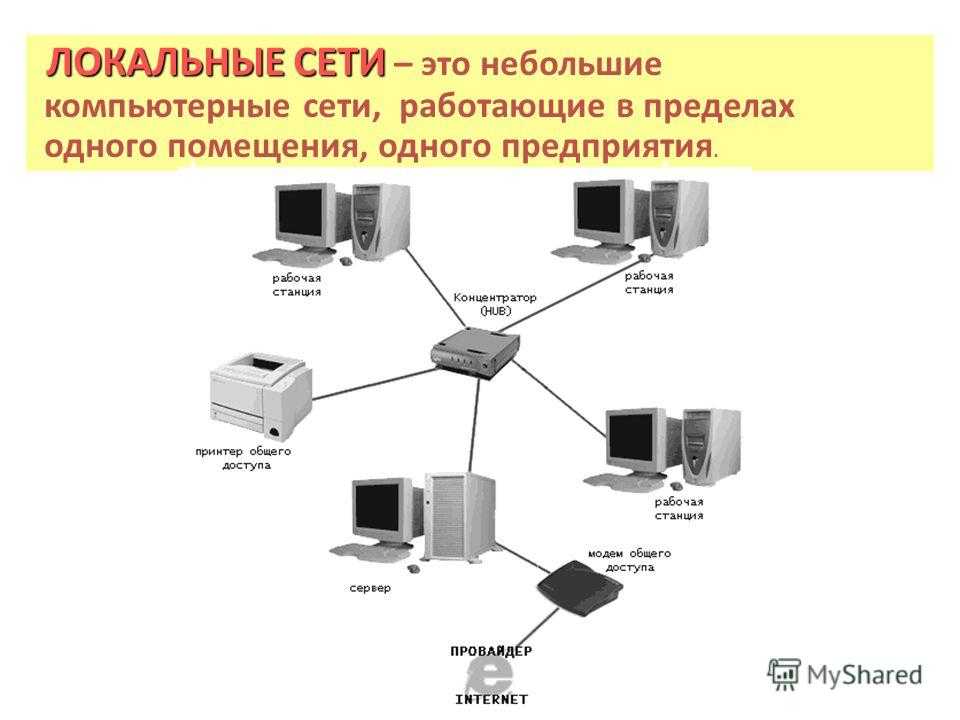

Что такое и для чего нужна локальная Сеть

Почти каждое вычислительное устройство имеет в своем составе встроенный сетевой интерфейс – оборудование, позволяющее производить соединение по заданному протоколу (стандарту). Если объединение состоит из более чем двух единиц техники, оно называется локальной вычислительной Сетью (ЛВС). При такой технологии каждому адаптеру из диапазона разрешенных значений назначается свой адрес (IP-address), по которому и идентифицируется (наряду с MAC-адресом) получатель или отправитель пакета данных.

Теперь несложно понять, что локальная Сеть и компьютерная Сеть — это одно и то же, их основное назначение – предоставлять набор множества сетевых функций, облегчающих обмен информацией и призванных объединить группы пользователей. Среди них наиболее известными являются FTP протокол, файловые хранилища, общий доступ к принтерам и папкам. Также ЛВС может использоваться для организации удаленного управления, игровых серверов, параллельных вычислений, доступа в Интернет и т. д.

Пример маршрутизации

В целом маршрутизация (или создание таблицы маршрутов) – это процесс, при котором сетевому интерфейсу указывается, через какой адрес получать доступ к удаленному сетевому ресурсу. Для лучшего понимания следует разобрать пример.

1. Допустим, существуют две подсети, 192.168.0.0/24 и 10.0.0.0/8.
2. Во второй подсети имеется файловый сервер с адресом 10.0.0.10, к которому нужно устроить доступ. В первой находится ПК с адресом 192.168.0.33 и сервер с двумя сетевыми интерфейсами (192.168.0.1 и 10.0.0.100), между которыми настроен NAT.
3. Тогда для добавления маршрута в ОС Windows нужно запустить командную строку от имени Администратора и ввести команду «route ADD -p 10.0.0.10 MASK 255.0.0.0 192.168.0.1 METRIC 1».
4. Нажать Enter. В «Пуск»-«Выполнить» или в адресной строке обычной папки ввести \\10.0.0.10 и нажать Enter. ПК получит доступ к ресурсам файлового хранилища.

Дополнительная информация. Таким образом, можно не только получать доступ к файлам и папкам, но и создать подключение через LAN к Интернету. Достаточно после прописывания маршрута в сетевых настройках, в качестве дополнительного шлюза указать адрес точки, имеющей общий выход в Глобальную сеть. Также можно добавлять маршруты для определённых сайтов так, что получится устроить некоторое подобие прокси-сервера.

Топология локальной сети

Первое к чему нужно приступать при изучении основ функционирования компьютерных сетей, это топология (структура) локальной сети. Существует три основных вида топологии: шина, кольцо и звезда.

Линейная шина

Все компьютеры подключены к единому кабелю с заглушками по краям (терминаторами). Заглушки необходимы для предотвращения отражения сигнала. Принцип работы шины заключается в следующем: один из компьютеров посылает сигнал всем участникам локальной сети, а другие анализируют сигнал и если он предназначен им, то обрабатывают его. При таком взаимодействии, каждый из компьютеров проверяет наличие сигнала в шине перед отправкой данных, что исключает возникновения коллизий. Минус данной топологии — низкая производительность, к тому же, при повреждении шины нарушается нормальное функционирование локальной сети и часть компьютеров не в состоянии обрабатывать либо посылать сигналы.

Кольцо

В данной топологии каждый из компьютеров соединен только с двумя участниками сети. Принцип функционирования такой ЛВС заключается в том, что один из компьютеров принимает информацию от предыдущего и отправляет её следующему выступая в роли повторителя сигнала, либо обрабатывает данные если они предназначались ему. Локальная сеть, построенная по кольцевому принципу более производительна в сравнении с линейной шиной и может объединять до 1000 компьютеров, но, если где-то возникает обрыв сеть полностью перестает функционировать.

Звезда

Топология звезда, является оптимальной структурой для построения ЛВС. Принцип работы такой сети заключается во взаимодействии нескольких компьютеров между собой по средствам центрального коммутирующего устройства (коммутатор или свитч). Топология звезда позволяет создавать высоконагруженные масштабируемые сети, в которых центральное устройство может выступать, как отдельная единица в составе многоуровневой ЛВС. Единственный минус в том, что при выходе из строя центрального коммутирующего устройства рушится вся сеть или её часть. Плюсом является то, что, если один из компьютеров перестаёт функционировать это никак не сказывается на работоспособности всей локальной сети.

15.2. Физическая структуризация локальной сети

Различают топологию
физических связей (физическую структуру
сети) и топологию логических связей
сети (логическую структуру сети).

В
некоторых случаях физическая и логическая
топологии сети совпадают. Например,
сеть, представленная на рис.16.1а,имеет
физическую кольцевую топологию. Пусть
компьютеры этой сети используют метод
детерминированного доступа. Причем
токен всегда передается последовательно
от компьютера к компьютеру в том же
порядке, в котором компьютеры образуют
физическое кольцо: то есть компьютер А
передает токен компьютеру В, компьютер
В — компьютеру С и т. д. В этом случае
логическая топология сети также является
кольцом.

Рисунок 15.1.
Физическая и логическая топологии.

Сеть,
показанная на рис.15.1,б,являет собой
пример несовпадения физической и
логической топологий. Физически
компьютеры соединены по топологии общая
шина (звезда). Доступ же к шине происходит
не по алгоритму случайного доступа, а
путем передачи токена в кольцевом
порядке: от компьютера А — компьютеру
В, от компьютера В — компьютеру С и т.
д. Здесь порядок передачи токена уже не
повторяет физические связи, а определяется
логическим конфигурированием драйверов
сетевых адаптеров. Ничто не мешает
настроить сетевые адаптеры и их драйверы
так, чтобы компьютеры образовали кольцо
в другом порядке, например: В, А, С… При
этом физическая структура сети никак
не меняется.

Физическая
структуризация единой разделяемой
среды была первым шагом на пути построения
более качественных локальных сетей.
Цель физической структуризации —
обеспечить построение сети не из одного,
а из нескольких физических отрезков
кабеля. Причем эти различные в физическом
отношении отрезки должны были по-прежнему
работать как единая разделяемая среда.

Простейшее
из коммуникационных устройств —
повторитель — используется для
физического соединения различных
сегментов кабеля локальной сети с целью
увеличения общей длины сети. Повторитель
повторяет сигналы, приходящие из одного
сегмента сети в другие ее сегменты (рис.
15.2), улучшая их физические характеристики
— мощность и форму сигналов, а также
синхронность следования (исправляет
неравномерность интервалов между
импульсами). За счет этого повторитель
позволяет преодолеть ограничения на
длину линий связи. Так как поток сигналов,
передаваемых узлом в сеть, распространяется
по всем отрезкам сети, такая сеть остается
сетью с единой разделяемой средой.

Рисунок
15.2. Повторители позволяют увеличить
длину сети

Повторитель,
который имеет несколько портов и
соединяет несколько физических сегментов,
часто называют концентратором, или
хабом. Эти названия отражают тот факт,
что в данном устройстве сосредоточиваются
все связи между сегментами сети.

Добавление в
сеть повторителя всегда изменяет ее
физическую топологию, но при этом
оставляет без изменения логическую
топологию.

Концентраторы
являются необходимыми устройствами
практически во всех ба­зовых технологиях
локальных сетей — Ethernet,
ArcNet,
Token
Ring,
FDDI,
Fast
Ethernet,
Gigabit
Ethernet,
lOOVG-AnyLAN.
В работе концентраторов любых технологий
много общего — они повторяют сигналы,
пришедшие с одного из своих портов, на
других своих портах. Разница состоит в
том, на каких именно портах повторяются
входные сигналы. Так, концентратор
Ethernet
повторяет входной сигнал на всех
своих портах,
кроме того, с которого этот сигнал
поступил (рис. 15.3, а).
А концентратор
Token
Ring
(рис. 15.3, б)повторяет
входной сигнал только на одном,
соседнем порту.

Рисунок
15.3. Концентраторы различных технологий

Этапы построения компьютерных сетей

1. Разработка. Включает в себя обследование территории, на которой предполагается построить локальную сеть, обсуждение с клиентом задач, которые она будет выполнять, формирование технического задания и выбор оборудования.

2. Установка и монтаж кабельных трас. На этом этапе производится прокладка кабеля, после которой производится установка и последующая настройка оборудования, ПО и системы защиты данных.

3. Тестирование. Проводится проверка ЛВС на предмет ее работоспособности, стабильности, безопасности и соответствия принятым нормам и стандартам качества.

4. Гарантийное и постгарантийное обслуживание. Предоставление поддержки и проведение профилактических и ремонтных работ сети и оборудования.

2.2. Построение городских телефонных сетей (ГТС)

2.2.1. Нерайонированная ГТС

Простейшей ГТС является нерайонированная ГТС. На такой сети устанавливается одна телефонная станция, куда включаются абонентские линии (рисунок 2.2).

Рисунок 2.2 – Нерайонированная ГТС

Нерайонированные ГТС используются в городах с небольшой емкостью и обслуживаемой территорией. Нумерация на сети может быть: ·     Четырехзначная (если емкость АТС не превышает 10000 номеров):

В этом случае максимальная емкость сети 8000 номеров, т. к.  в качестве первой цифры номера нельзя использовать цифры 0 и 8 (0, в дальнейшем 1 – выход на узел спецслужб; 8, в дальнейшем 0 – выход на АМТС);

·     Пятизначная:

В этом случае в городских районах с высокой плотностью абонентов устанавливаются концентраторы, которые содержат часть коммутационного оборудования цифровой АТС.

Максимальная емкость сети 80000 номеров.

2.2.2. Районированная ГТС

При увеличении абонентской емкости и размеров обслуживаемой территории для уменьшения затрат на линейные сооружения целесообразно строить ГТС по принципу районирования. В этом случае территория города разбивается на районы. В каждом из районов размещается районная АТС (РАТС), в которую, как правило, включаются 10000 абонентов этого района. РАТС соединяются между собой по принципу «каждая с каждой» (рисунок 2.3)

Максимальная емкость сети 80000 номеров, т. к. в качестве первой цифры номера нельзя использовать цифры 0 (в дальнейшем 1) и 8 (в дальнейшем 0). Экономически выгодная емкость 50-60 тыс. номеров.

При таком построении ГТС капитальные затраты на линейные сооружения сокращаются за счет существенного уменьшения протяженности абонентских линий, имеющих низкий коэффициент использования и введения соединительных линий с высоким коэффициентом использования.

Рисунок 2.3 – Районированная ГТС

2.2.3. ГТС с узлами входящих сообщений (УВС)

При большом числе районных АТС организация межстанционной связи по принципу «каждая с каждой» приводит к увеличению числа пучков соединительных линий, в которых понижается пропускная способность линий. Одним из наиболее эффективных способов повышения использования межстанционных линий является применение на ГТС коммутационных узлов для концентрации нагрузки. При увеличении емкости  свыше 50-60 тысяч номеров на ГТС используются узлы входящих сообщений (УВС).

При таком построении сети территория города делится на узловые районы. Внутри узлового района РАТС связываются по принципу «каждая с каждой». Связь между РАТС разных узловых районов осуществляется через УВС (рисунок 2.4).

Нумерация  на сети шестизначная:

Максимальная емкость сети 800000 номеров. Экономически выгодная емкость 500-600 тыс. номеров.

Рисунок 2.4 – ГТС с УВС

2.2.4. ГТС с узлами исходящих (УИС) и входящих сообщений (УВС)

При емкости свыше 500-600 тыс. номеров даже при наличии на сети УВС количество пучков соединительных линий становится очень большим, а эффективность использования уменьшается. В этом случае территория города делится на узловые районы емкостью до 100 тыс. номеров каждый.  Для установления соединений между РАТС разных узловых районов в каждом узловом районе вводят коммутационные узлы исходящих сообщений УИС, в которых объединяется исходящая нагрузка станций других узловых районов, и распределяется по направлениям к УВС своего узлового района (максимально 10 УВС в узловом районе) (рисунок 2.5).

Нумерация на сети семизначная:

Максимальная емкость сети 8000000 номеров. Экономически выгодная емкость 5-6 млн. номеров.

Рисунок 2.5 – ГТС с УИС и УВС

1.Понятие и назначение компьютерных сетей

Простейшее
соединение двух компьютеров для обмена
данными называется прямым соединением.
Для создания прямого соединения
компьютеров, работающих в операционной
системе Windows, не требуется ни специального
аппаратного, ни программного обеспечения.
В этом случае аппаратными средствами
являются стандартные порты ввода/вывода
(последовательный или параллельный),
а в качестве программного обеспечения
используется стандартное средство,
имеющееся в составе операционной
системы (Пуск ^ Программы > Стандартные
> Связь > Прямое кабельное соединение).

Все
компьютерные сети без исключения имеют
одно назначение ~ обеспечение совместного
доступа к общим ресурсам.

Ресурсы
бывают трех типов: аппаратные, программные
и информационные..

ОСНОВНЫЕ
ФУНКЦИИ, РЕАЛИЗУЕМЫЕ КОМПЬЮТЕРНЫМИ
СЕТЯМИ

1.
Создание единого информационного
пространства которое способно охватить
и применять для всех пользователей
информацию созданную в разное время и
под разными типами хранения и обработки
данных, распараллеливание и контроль
выполнения работ и обработки данных
по ним.

2.
Повышение достоверности информации и
надежности ее хранения путем создания
устойчивой к сбоям и потери информации
вычислительной системы, а так же создание
архивов данных которые можно использовать,
но на текущий момент необходимости в
них нет.

3.
Обеспечения эффективной системы
накопления, хранения и поиска
технологической, технико-экономической
и финансово-экономической ин­формации
по текущей работе и проделанной некоторое
время назад (информация архива) с помощью
создания глобальной базы данных.

4.
Обработка документов и построения на
базе этого действующей сис­темы
анализа, прогнозирования и оценки
обстановки с целью принятия оп­тимального
решения и выработки глобальных отчетов.

5.
Обеспечивать прозрачный доступ к
информации авторизованному пользователю
в соответствии с его правами и
привилегиями.

Топологии компьютерных сетей

Топология сети – это усредненная геометрическая схема соединений в сети,  порядок соединения объектов сети, ее конфигурация.

То есть топология сети означает физическое и логическое размещение сетевых компонентов.

Существуют следующие топологии компьютерных сетей:

• шинная топология;
• кольцевая топология (петля);
• топология «звезда» (радиальная, звездообразная);
• полносвязная (ячеистая, сетка);
• иерархическая (древовидная);
• смешанная (гибридная).

На практике все сети обычно строятся на основе трех базовых топологий: шина, кольцо, звезда.

Шина. В этой топологии все компьютеры сети подключены к одному кабелю, который называется магистралью.

Рис.1 Топология шина: С — сервер; К — компьютер.

Когда передаваемые по кабелю сигналы достигают его концов, они отражаются от них. Возникает наложение сигналов, находящихся в разных фазах, что приводит к их искажению. Поэтому сигналы, которые достигают концов кабеля, необходимо погасить. Для этой цели на концах кабеля устанавливают терминаторы.

В сети с топологией шина данные в виде электрических сигналов передаются всем компьютерам сети, но принимает их только тот компьютер, адрес которого совпадает с адресом получателя. Адрес получателя передается вместе с данными. В каждый момент времени передачу может вести только один компьютер, поэтому производительность такой сети зависит от количества компьютеров в ней. Чем больше компьютеров в сети, тем она медленнее.

Шина – это пассивная топология, т.е. компьютеры только слушают передаваемые по сети данные, но не перемещают их от отправителя к получателю. Поэтому выход одного или нескольких компьютеров из строя в такой сети никак не сказывается на работе сети.

Кольцо. В сетях с топологией «кольцо» компьютеры связаны один с другим, при этом первый компьютер связан с последним. Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер.

Рисунок 2 — Топология кольцо

Каждый компьютер распознает и получает тольку ту информацию, которая ему адресована.

В отличие от пассивной технологии «шина», в сетях с топологией «кольцо» каждый компьютер выступает в роли повторителя (репитера), т.е. компьютеры не только слушают, но и передают данные в сети от отправителя к получателю. Здесь каждый компьютер усиливает данные и передает их следующему компьютеру, пока эти данные не окажутся в том компьютере, чей адрес совпадает с адресом получателя. Получив данные, принимающий компьютер посылает передающему сообщение, в котором подтверждает факт приема. Выход из строя хотя бы одного компьютера приводит к неработоспособности сети.

Звезда. Топология «звезда» отличается тем, что все компьютеры подключаются к одному центральному (серверу). Для этого в центре сети содержится узел коммутации (коммутирующее устройство), к которому отдельным кабелем подключаются все компьютеры сети. Такой узел называется концентратором (hub).

Сигналы от передающего компьютера поступают через концентратор ко всем другим компьютерам.

Концентраторы делятся на активные и пассивные. Активные концентраторы передают сигналы так же, как репитеры (повторители), поэтому их называют многопортовыми повторителями. Обычно они имеют от 8 до 12 портов для подключения компьютеров. Активные концентраторы питаются от электрической сети.

К пассивным концентраторам относятся монтажные или коммутирующие панели, которые просто пропускают через себя сигнал, не усиливая и не восстанавливая его. Пассивным концентраторам не требуется питание от электрической сети.

Основное преимущество топологии «звезда» – высокая надежность. Выход из строя одного или нескольких компьютеров не приводит к потере работоспособности остальной части сети. Обрыв кабеля в одном месте приводит к отключению от сети только одного компьютера. Только неисправность концентратора приводит к полной потере работоспособности сети. Недостатком этой топологии является необходимость в дополнительном расходе кабеля и установке концентратора.

Кроме базовых топологий используют также другие схемы соединений компьютеров в сети, например ячеистую топологию, иерархическое соединение, а также комбинации базовых топологий, например звезда-шина или звезда-кольцо.

Ячеистая топология. В некоторых случаях используется ячеистая топология. В данной топологии каждый компьютер соединен с каждым другим компьютером отдельным кабелем.

Сеть с ячеистой топологией обладает высокой избыточностью и надежностью. Данные от одного компьютера к другому могут передаваться по разным маршрутам, поэтому разрыв кабеля не отражается на работоспособности сети. Главный недостаток сетей с ячеистой топологией – большой расход кабеля.

Главная страница >>

Угрозы

Многие типы локально-вычислительных сетей могут подвергнуться взлому.

Так как все компьютеры соединены в одну сеть с общим доступом к файлам друг друга, то есть вероятность, что все это позволит любому хакеру внедрить вирус, троян в сеть, который распространится по всем компьютерам и устройствам в сети (почти всем), где есть проблемы с безопасностью.

Те же специалисты по техническому обслуживанию могут нести угрозу для компании, ведь ему ничего особо не мешает повлиять на сеть, особенно, если система типа сервер-клиент, для варианта одноранговой локальной сети это не так опасно.

А сделать можно много:

• Украсть все данные, особенно, если они ничем не защищены и находятся в доступе локальной сети.
• Внедрить шпиона, чтобы он исследовал действия пользователей.
• Там, где рабочие компьютеры, там и домашние. Легким движением руки весь вредоносный код перекочует на домашний компьютер, если на нем не установлен антивирус.
• Можно остановить саму деятельность сети, вызвав перезагрузку.
• И много чего еще.

Поэтому нужно беспокоиться о безопасности всей сети.
