Почему не надо менять дисплей iphone своими руками

Почему менять дисплей iPhone самостоятельно опасно?

Нанесение скотча

y http-equiv=»Content-Type» content=»text/html;charset=UTF-8″>le=»text-align: justify;»>Так как с завода айфон комплектуются проклейкой, восстановим ее и в данном случае специальным комплектом — скотчем для сборки. Он позволит исключить люфт, лишние зазоры и будет защитой от случайных попаданий влаги и грязи.

Отклеиваем транспортировочную пленку с одной стороны и наносим скотч на предварительно очищенное и обезжиренное основание корпуса. Плотно прогладим поверхность по краям и снимем последнюю пленку — все готово для установки заново собранного дисплейного модуля. Не забываем вернуть на место защитные планки и удерживающие их винты.

Все работает — идеально. Возвращаем на место два нижних винта и приступаем к окончательной проверке.

Несколько советов, которые могут пригодиться при замене экрана iPhone:

  1. Раскладывайте винты в порядке их разбора и местоположения: это позволит исключить ошибки и возможное возникновение неисправностей;
  2. Делайте фотографии ДО разбора: сэкономите себе время и нервы, если вдруг забудете, что и откуда.
  3. Защелкивание дисплейного модуля начинайте с верхней грани – там расположены два выступа, задвигаемые в специальные пазы корпуса. Далее боковые защелки, начиная с верхней и в последнюю очередь, нижние.

А вдруг и это будет интересно:

Где купить экран для iPhone

Тут два пути… Первый — искать в России, Украине, Казахстане и т.д. на местных сайтах объявлений или онлайн магазинах комплектующих для iPhone. Google вам поможет…

Второй путь — приобрести экран для iPhone на AliExpress.com. Лично я уже много раз заказывал экранные модули на сайте AliExpress, и стоило мне это удовольствие от 35$ (для модели iPhone 5C)…

Если экран по каким-либо причинам вас не устроит, вы можете вернуть 100% потраченных денег.

Если вы действительно хотите сэкономить, то я бы советовал пойти по второму пути и купить экран для iPhone на AliExpress, а потом самим его установить.

Китайцы научились делать хорошие качественные экраны, которые практически не отличимы от оригинала. Замена экрана iPhone не представляет ничего сложного… требуется только внимательность и аккуратность.

В комплекте с дисплеем обычно идут инструменты для его замены. Но хочу вас предостеречь от использования как минимум отверток. Они такого дешевого качества, что можно с лекостью запороть болты в торце телефона. Лучше сразу эти отвертки выкинуть.

Но вам все же понадобятся специфические инструменты (pentalobe отвертка, присоска, лопатки, пинцет и т.п.), которые можно приобрести за копейки на том же AliExpress.

AliExpress: 20 в 1 набор инструментов для ремонта iPhone/iPad.

Разбор

Разбор любого айфона, начиная с модели 2008 iPhone 3G, начинается с откручивания двух винтов, расположенных в нижней части аппарата.

Как и на более поздних моделях, периметр дисплейного модуля iPhone 7 проклеен водоотталкивающим скотчем, однако на нашем пациенте модуль уже менялся на аналог, и скотч был удален. В противном случае нужно немного подогреть поверхность стекла, чтобы облегчить процесс разбора.

При помощи присоски, начиная с нижней части, создаем зазор, куда помещаем пластиковую лопатку и аккуратно по периметру приподнимаем дисплей в сборе с рамкой.

Последним рубежом станут защелки в верхней части телефона. Слегка оттягиваем модуль на себя и без резких движений раскрываем пострадавшего как книжку — две части телефона удерживаются подключенными шлейфами. Их нужно будет отключить.

Начинаем с защитной планки основных шлейфов, под ней прячутся нужные нам разъемы для дисплея, сенсора и аккумулятора. Присутствующие на внутренних элементах и системной плате наклейки говорят нам о том, что телефон восстановленный и был раннее в ремонте.

Откручиваем винты, имеющие хитрый треугольный шлиц — компания Apple стремится к снижению количества ремонтов вне официальных сервисных центров и всячески усложняет задачу, в том числе и для самостоятельной попытки ремонта.

Первым делом отключаем шлейф аккумулятора, лишние проблемы и случайности нам ни к чему.

Далее отсоединяем два шлейфа модуля, лучше пользоваться широкой пластиковой лопаткой, дабы не перегнуть довольно вытянутый разъем и не оборвать контакты.

Осталось отключить верхний шлейф на камеру и разговорный динамик — его место подключения спрятано под очередной защитной планкой, удерживаемой двумя винтами.

Откручиваем и полностью отсоединяем дисплейный модуль.

Менять экран целиком или только стекло?

То что треснуло стекло, мы с вами уже поняли. Теперь надо определиться что мы с вами будем менять. Если экран покрылся полосами и пришел в негодность, необходима полная замена экранного модуля.

Если же треснуло только стекло, а экран остался целый, у многих возникает вопрос «Так может заменить только стекло iPhone и сэкономить таким образом на покупке экранного модуля?».

Я прекрасно понимаю желание сэкономить… Но давайте для начала разберемся как устроен экран iPhone и что из себя представляет процесс замены стекла iPhone.

По сути экран iPhone это склеенный многослойный сэндвич из стекла, пленки поляризатора, IPS матрицы и слоя подсветки. Склеены все эти слои специальным клеем с хитрым названием Liquid Optically Clear Adhesive (LOCA), что переводится как Жидкий Оптически Прозрачный Клей.

Чтобы отодрать стекло от экрана необходимо ОЧЕНЬ постараться, и не факт что у вас что-то получится. Мифы о том, что заменить ТОЛЬКО СТЕКЛО на iPhone можно в домашних условиях, чуть ли не при помощи банковской пластиковой карты, далеки от реальности.

Посмотрите как отделяют стекло он экрана iPhone (видео ниже) в профессиональных мастерских по восстановлению экранных модулей. Ребята хорошо подготовились и приобрели необходимое оборудование.

Для отделения стекла от экрана используется тонкая металлическая струна. При этом экран лежит на подогреваемой поверхности, что в свою очередь размягчает клей. Обратная сборка также требует «кое-каких навыков»…

Ну что я вам тут рассказываю. Лучше сами посмотрите как профессионалы восстанавливают разбитые экраны iPhone, а потом сами решите сможете ли вы так же.

Конечно можно попробовать отделить стекло от экрана и без подобной гравицапы, но возрастает шанс того, что матрица экрана просто лопнет под натиском ваших рук.

К тому же в домашних условиях, делая все на коленке, вы никогда не получите качественно собранного экрана. Именно поэтому я не советую восстанавливать/ремонтировать экранные модули самостоятельно, а лучше заменить экран iPhone целиком.

Превратности ремонта айфонов

В принципе, базовая политика Apple ориентирована на то, что лучше заменять, а не ремонтировать на местах испорченный гаджет.

Любому обратившемуся с проблемой разбитого экрана перво-наперво будет предложена возможность замены разбитого айфона на новый — с доплатой. Вместо сломанного вы получаете протестированный на заводе гаджет, соответствующий высоким стандартам качества, с полным циклом годичной гарантии.

Поэтому даже разбитый смартфон вскрываться не должен. Его потом направят на завод-изготовитель — для выполнения профессионального ремонта и полного восстановления всех настроек, в соответствии со стандартами предприятия.

А что вы получите при обращении в сторонний сервисный центр? В лучшем случае — пару месяцев – на повторное бесплатное обращение, с непредсказуемым результатом. И всё это примерно за такие же деньги, что и при обмене с доплатой, плюс можно забыть о гарантии от производителя.

Вообще, замена разбитого стекла экрана – дело весьма щепетильное. Зачастую в сервисных центрах предлагают менять сразу весь экранный модуль. А с подходящими «донорами», сами понимаете, пока что напряжёнка – смартфоны-то новые. Большее количество оригинальных запчастей (или их контрафактных подобий) должно появиться лишь к концу января-февраля 2017 года. И обойдутся они в 20-30 тысяч рублей.

А как же тогда быть? Не платить же почти половину стоимости гаджета за замену дисплея. И к тому же неизвестно насколько успешно пройдёт процедура замены. Никто не гарантирует вам таких же высоких характеристик, как и у рабочего оригинала.

И опять-же повреждение повреждению рознь. Если у «семёрки» по дисплею пошла трещина, просто временно закройте её, наклеив любую защитную плёнку, она и от дальнейшей разгерметизации защитит и попутно усилит слабые места.

В случаях, когда экран после падения треснул во многих местах, но продолжает работать, сенсорная «Home» адекватно реагирует на команды – имеет смысл попытаться заменить только стекло. Рекомендуем не откладывать поход в мастерскую, так как микроскопические осколки могут повредить матрицу. И тогда придётся менять и её, а это точно влетит в копеечку.

Тут главная проблема в том, что очень сложно снять стекло и прикрепить его заново, избежав появления неравномерного приклеивания его к экрану. Даже у профессионалов не всегда получается всё гладко. В связи с этим настоятельно рекомендуем не заниматься самодеятельностью, а обращаться впроверенные конторы.

Также для проведения таких работ потребуется специальный клей и целый перечень дополнительных приспособлений и материалов, приобретать которые ради разовой процедуры нецелесообразно. Так что не стоит ставить эксперименты, вроде «получится-не получится», над настолько дорогостоящим устройством как айфон.

И лучше всё-таки не экономить, и заменять полностью дисплейный модуль в сборке. С этой процедурой вы вполне сможете справиться самостоятельно. Вот только пока проблема найти максимально приближённую к оригиналу запчасть. Если вам посчастливилось приобрести новый экранный модуль, вы можете попытаться демонтировать старый, и вновь собрать смартфон как «Лего». Как это сделать – смотрите дальше.

Сборка дисплея

Дисплей проверен полностью и подлежит установке, а значит требуется перенести элементы и подключаемую периферию с заменяемого модуля.

Перенести нужно будет:

  1. Металлическую подложку-основу дисплейного модуля;
  2. Кнопку «Home» и удерживающую её основу;
  3. Шлейф на камеру, микрофон, сенсоры и контакты разговорного динамика;
  4. Разговорный динамик и фиксирующую его накладку;
  5. Сетку разговорного динамика

Начинаем с боковых винтов, удерживающих панель-подложку — их 6 штук, по 3 с каждой из сторон.

Следующая на очереди сенсорная кнопка «Домой», ее закрепляет накладка с четырьмя винтами — откручиваем и откладываем в сторону.

Отключаем разъем кнопки и отгибаем его в сторону, тонкой металлической лопаткой аккуратно поддеваем шлейф, удерживаемый на пластике скотчем.

На данной модели кнопка извлекается с обратной, наружной стороны дисплея, устанавливать ее на новую запчасть тоже будем «с конца».

На очереди верхняя часть — а именно спикер, камера и сетка разговорного динамика. Здесь уже 6 винтов, 3 из них удерживают накладку динамика, 2 фиксируют сам динамик и последний скобу с защитной сеткой динамика.

Важно: сохраняйте порядок расположения винтов, их длина отличается и при несоответствии может повредить дисплей или стекло. Убираем металлическую накладку, высвобождаем динамик и отгибаем шлейфа с камерой в сторону

Убираем металлическую накладку, высвобождаем динамик и отгибаем шлейфа с камерой в сторону.

Не забываем пластиковый держатель фронтальной камеры — он центрирует фронтальную камеру на окошке и защищает от пыли, в дальнейшем зафиксируем его на клей.

Отклеиваем верхний шлейф, стараясь не повредить его, он приклеен основанием микрофона и контактами на разговорный динамик. Для облегчения процесса можно немного нагреть дисплейный модуль с нижней стороны или добавить немного изопропилового спирта.

Последними демонтируем сетку разговорного динамика и пластиковый фиксатор на датчик приближения/освещения — его мы советуем зафиксировать на клей.

Подготовленные компоненты и периферию переносим на новую запчасть в обратном порядке, соблюдая месторасположение всех винтов и элементов с предельной внимательностью.

Как отличить «оригинальный» дисплей от «копии»?

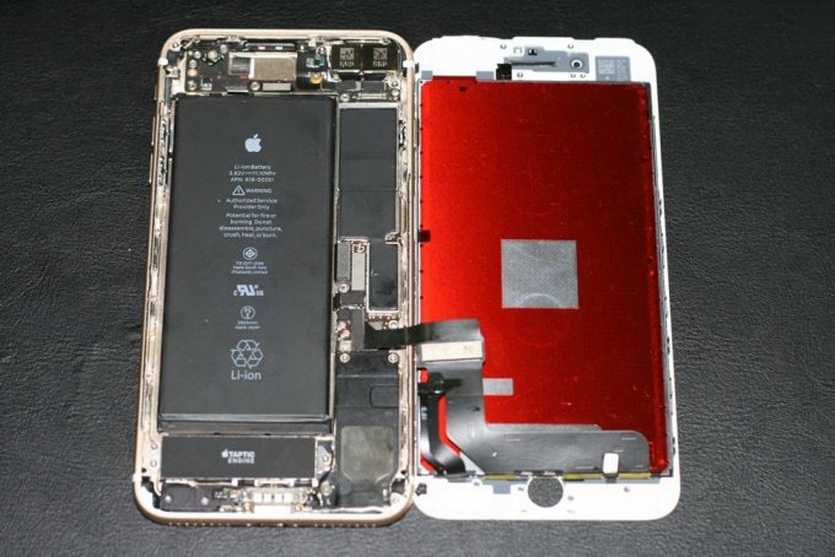

Официальные копии часто выделяются красной подложкой

Вспоминаем: Apple не продает комплектующие. Стало быть, оригинальный экран найти нельзя! Поэтому остаются только «копии»:

Фабричный китайский — произведен для iPhone или его клона; брендирован LG или Sharp. Вероятность найти для любого старше 6s стремится к нулю.

«Донор» — демонтированный с «убитого» устройства; оригинальный LG, Sharp с проблемами: главный источник экранов — утопленные смартфоны.

Копии — как повезет. Китайские бренды для выпуска копий используют оригинальные дисплеи, краденые с фабрик LG/Sharp. В розничную продажу идет отбраковка.

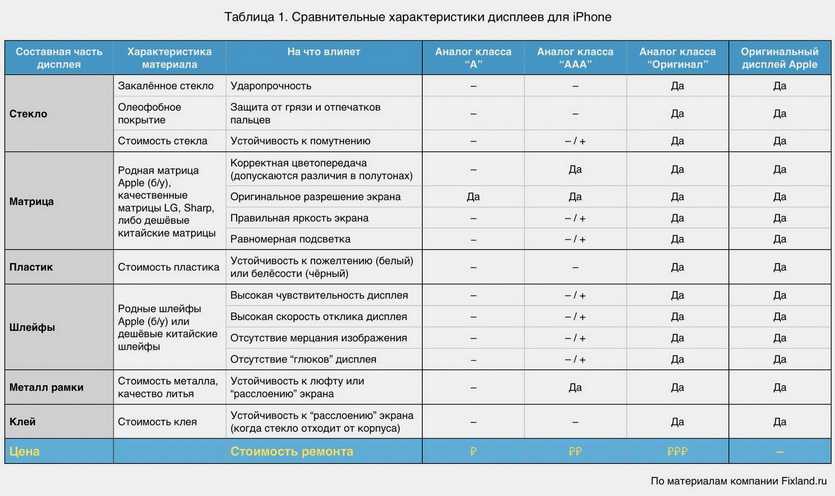

У каждого класса свое качество, своя цветопередача, свои проблемы. Лучше всего о них расскажет следующая таблица:

Шанс получить на AliExpress высококачественную копию класса «Оригинал» равна нул.. В лучшем случае продаются AAA, о чем честно сообщают крупные поставщики. Для iPhone X/Xs и вовсе в классе А представлены только LCD-панели.

Проверка запчасти

Подготавливаем новую запчасть — оригинальный дисплейный модуль. В данном случае замена не оборудована навесными элементами, такими как разговорный динамик и шлейф на фронтальную камеру, сенсоры/микрофон, их потребуется перенести с разбитого.

Подключаем два шлейфа на сенсор и дисплей для проверки новой запчасти, в последнюю очередь подключаем аккумулятор и включаем смартфон.

Проверяем картинку, цвет, яркость и равномерность подсветки, отсутствие графических искажений как на белом, так и на темном фоне.

Проверку сенсора можно осуществить двумя способами:

  1. Задействовать все графические элементы управления, в том числе расположенных по краям (шторка уведомлений с верхней грани и пункт управления с нижней), кнопок, переключателей. Дополнительно можно проверить равномерность срабатывания сенсора перетаскиванием любой иконки приложения – значок должен безотрывно следовать за пальцем от грани до грани;
  2. Включить специальную виртуальную кнопку управления — приложение «Настройки» — пункт «Основные» — категория «Универсальный доступ» — и, наконец, «AssistiveTouch». Переведите ползунок включения и на экране отобразится полупрозрачная кнопка, отзывчивая к нажатию и перетаскиванию, она так же поможет проверить работу сенсорной панели по всей площади.

Сколько стоит замена экрана iPhone в сервисном центре

Справедливый вопрос, однако. Если самим менять экран ссцыкотно, надо знать сколько будет стоить данная услуга у других. Давайте для примера возьмем сервисный центра Total Apple со средними ценами по Москве.

Собственно сами цены ниже, ну и в них включена стоимость материалов и «услуги раба»:

Средние цены на услуги по замене дисплея iPhone:

  • iPhone 5S — 3490 руб (60$)
  • iPhone 6 — 4490 руб (77$)
  • iPhone 6S — 9990 руб (171$)
  • iPhone 7 — 19 990 руб (342$)

Если сравнить цену с AliExpress с ценой на услуги сервисного центра, становится понятно, что самостоятельная замена экрана iPhone обойдется в два (и более) раза дешевле. Вы реально можете сэкономите деньги.

Если я вас еще не убедил, посмотрите видео уроки на сайте ifixit.com, там даже девченки разбирают телефоны, и делают это с легкостью.

Разбитый экран iPhone — это пустяк! Не бойтесь ремонтировать вещи своими руками. Пробуйте — и у вас все получится!

Алгоритм самостоятельной замены экрана iPhone 7

Если вас это не пугает, и, главное, вам удалось-таки найти подходящего донора (или новую запчасть), можно самостоятельно попытаться её установить. Ничего экстра-сложного в этом нет.

Разбирать герметичный айфон 7 чуть сложнее, чем предшественников, т.к. стыки у него проклеены специальным изолирующим составом. Для облегчения процесса рекомендуем немного прогреть их феном, для размягчения клеевых соединений.Далее необходимо специальной звёздчатой отвёрткой выкрутить два болтика возле единственного порта-lightning.

Пройдитесь по периметру стыка под верхней панелью экрана любым подходящим предметом (пластиковым шпателем, например), начиная с участка возле порта. Это позволит расклеить и открепить боковые защёлки.Затем аккуратно подденьте и потихоньку начните отсоединять верхнюю часть экрана от корпуса. Не делайте резких движений – так можно повредить защёлки и тонкие соединительные шлейфы, питающие дисплей.

Обращаем ваше внимание на то, что новые айфоны открываются, подобно книге. Поэтому смещаться при отсоединении нужно от порта – и по левому краю (по стороне, противоположной от окошка камеры)

Теперь наша задача отвинтить множество болтиков на планках, защищающих шлейфы

Снимаем их в местах, помеченных стрелочками, и отстёгиваем шлейфы с помощью шпателя.Важно! Во избежание замыкания, необходимо обязательно обесточить систему, отсоединив шлейф, идущий от аккумулятора! Затем отстегните шлейф, ведущий к камере и динамику.После этого можно полностью снять верхнюю часть экрана.Теперь пришла пора смонтировать новый модуль на замену – на фото он слева. Нам нужно перенести на него камеру, верхний динамик и кнопку «Home» с родного устройства

Аккуратно снимите с него скотч, фиксирующий соединительные провода, и яркую защитную плёнку.Далее необходимо извлечь из родной части экрана (справа на фото) динамик и модуль камеры. Для этого выкручиваем винтики, помеченные на фото ниже, и, отодвинув шлейф камеры, вынимаем ушной динамик.Вслед за ним аккуратно отсоедините остальные шлейфы камеры и вытяните её. Вот что должно получиться.Теперь пришёл черед демонтажа родной кнопки «Home»с разбитого дисплейного модуля.Опять-таки, выкручиваем винтики в помеченных точках, отсоединяем шлейфы и вынимаем свою уникальную кнопку (она выпадет сама – в сторону, противоположную от вас).После этого можно снять со сломанного дисплея защитную панель. Вновь откручиваем винтики в указанных на фото точках.Отстёгиваем соединительные шлейфы и снимаем накладку.Теперь нужно переставить «Home» на новый дисплейный модуль. Переверните его и вставьте на место кнопку «Домой», отодвинув с экрана заводскую защитную плёнку. Подсоедините к ней шлейфы и соберите все части в обратном порядке.Напоминаем последовательность установки модуля камеры и динамика. Сначала в проём вставляется камера, потом динамик (золотистой стороной вверх), а потом подсоединяются контакты.Переставьте, наконец, металлическую защитную планку, подключите экранный шлейф.Не забудьте вкрутить все винтики! На самом деле это непростая задача – ведь они все разного типоразмера. Чтобы не потерять и не запутаться, лучше выкладывайте их на лист бумаги, попутно делая заметки, откуда именно они.

Вкручивая их обратно, не прилагайте больших усилий, так как чрезмерный нажим будет оказывать давление и может повредить компоненты платы или сам экран.

Все, наш экранный блок собран и готов к окончательному монтажу. Вставив боковые защёлки в пазы, пристегните назад шлейфы, самым последним будет – шлейф питания.На данном этапе необходимо проверить работоспособность установленного модуля. Нажмите кнопку включения и убедитесь, что запуск проходит в штатном режиме. Осмотрите экран на предмет битых пикселей или затемнений. Проверьте, корректно ли реагирует на нажатия кнопка Home, прокручиваются ли списки приложений в меню, запускается ли камера, протестируйте звук.Если всё хорошо – выключаем устройство и продолжаем сборку. Прикручиваем защитные накладки на места подключения шлейфов – сначала те, что над блоком питания, потом те, что возле камеры.Затем сложите вместе половинки смартфона, начиная прищёлкивать их. Контролируйте нажим, сильно давить не стоит. Осталось вкрутить два pentalobe винтика и дело с концом.Понятно, что после проведённой процедуры ваше устройство утратит герметичность. Но при большом желании его можно будет восстановить, многие центры уже предлагают такие услуги.

Как самостоятельно заменить дисплей iPhone

Теперь когда у вас в руках есть все необходимое для замены дисплея iPhone, осталось провести ремонтные работы. Я просто уверен что, сделать это сможет каждый человек. Поверь мне, и ты тоже!

Хитростей здесь никаких нет, главное четко следовать инструкции, не спешить и быть внимательным.

По поводу инструкции…  есть очень хороший сайт ifixit.com, на котором выкладываются подробные пособия по ремонту всякой техники, в том числе и iPhone. Ниже я привел ссылки на пошаговые инструкции по замене дисплеев разных моделей iPhone.

Ребята из ifixit заморочились с каждым пособием и снабдили их макро фотографиями и видео с подробным описанием.

Инструкции по замене экрана разных моделей iPhone:

  • iPhone 4S — инструкция
  • iPhone 5 — инструкция
  • iPhone 5C — инструкция
  • iPhone 5S — инструкция
  • iPhone 6 — инструкция
  • iPhone 6 Plus — инструкция
  • iPhone 6S — инструкция
  • iPhone 6S Plus — инструкция
  • iPhone 7 — инструкция
  • iPhone 7 Plus — инструкция

Если вкратце описать процесс замены дисплея iPhone, то получится следующее:

  1. Необходимо открутить два Pentalobe болта в торце.
  2. Отсоединить шлейфы экрана и тачскрина.
  3. Снять экран.
  4. Переставить камеру, датчики освещенности и приближения, а также кнопку HOME с разбитого экранного модуля в новый.
  5. Произвести действия по сборке iPhone в обратном порядке. Easy-peasy…
