Обновление прошивки
Встроенная микропрограмма роутера DIR нуждается в постоянном обновлении.
Скачиваем его на жесткий диск рабочей станции. Теперь расскажем, как провести обновление на оборудовании. Доступно только три варианта.
Через веб-интерфейс
Заходим во вкладку «Система», раздел «Обновление ПО».
Выбираем путь, по которому находится загруженный файл обновления.
Нажимаем «Обновить». Процесс займет не более 2-3 минут, после чего маршрутизатор DIR автоматически перезагрузиться.
Через USB-устройство
Данный метод аналогичен предыдущему, за исключением следующего: дистрибутив вначале записывается на флешку, которая потом подключается к модели DIR-825. Во время выбора файла обновления указывается путь к флеш-носителю.
Нажимаем «Обновить» и ожидаем окончания операции.
Через мобильное приложение
Вендор предусмотрел возможность апдейта модели DIR-825 AC через приложение на мобильных устройствах. Скачиваем по ссылкам одну из версий:
- Android: https://play.google.com/store/apps/details?id=ru.dlink.drcu&hl=ru
- iOS: https://apps.apple.com/ru/app/d-link-assistant/id1342564878
Запускаем ПО и подключаемся к сетевому оборудованию.
Чтобы приложение «увидело» маршрутизатор DIR, необходимо подключиться к его беспроводной сети.
Программа автоматически проверит наличие последних версий встроенного микрокода. Если есть актуальный дистрибутив, клиенту будет предложено обновиться автоматически.
Без мастера не обойтись
Сетевое оборудование D-Link DIR-825, как и другие роутеры производителя, имеет встроенную в панель управления интеллектуальную систему, которая помогает пользователям быстро настроить устройство. Помощник действительно удобен – он действует последовательно, как описано в полном руководстве, а также предоставляет подробное описание настраиваемого функционала.
Если у пользователя есть желание познакомиться с настройками беспроводного устройства, то лучше начать работу с мастером. Пошагово изучив процесс подключения и прочтя описание функционала, познать работу роутера будет очень легко. Эксперты рекомендуют владельцам маршрутизатора не бояться процесса, ведь устройство всегда можно сбросить в заводские настройки и начать процедуру познания заново. Также есть возможность сохранения файла с настройками на локальный компьютер или на съёмный носитель. Такое решение удобно при использовании роутера с разными провайдерами.
Мультимедиа
К сожалению, многие владельцы часто недовольным тем, как работает клиент Transmission. Но нужно заметить, что описываемый прибор имеет стабильную версию, на которую нареканий нет. Клиент работает в автоматическом режиме, отлично «сотрудничает» со многими носителями, подключенными к сетевому прибору.
Производитель упомянул, что роутер D-Link DIR-825 может работать и с HD IPTV. Благодаря универсальности прибора можно с легкостью получить огромный функционал, связанный с мультимедиа. К тому же все устройства мобильного типа смогут без труда «общаться» между собой.
Если владельцу нравятся игры по Сети, то понадобится ознакомиться с функцией проброса портов – довольно часто провайдер может отключить то или иное подключение. При сильном желании подробно узнать о данной опции можно прочесть некоторые статьи на нашем сайте или же на официальном ресурсе производителя.
Модель D-Link DIR-825 AC/G1A: как выглядит, что умеет
Роутер DIR-825 AC/G1A от компании D-Link работает одновременно в двух диапазонах — 2.4 и 5 ГГц. У каждого из них есть плюсы и минусы, но работа сразу в двух частотах даёт преимущества: сеть 2.4 ГГц более обширная (зона покрытия «Вай-Фая» больше), а частота 5 ГГц более свободная (она не забита сигналами от других роутеров — скорость на ней выше).
Рассмотрим модель с внешней стороны. Выполнен он в чёрном цвете — подойдёт практически для любого интерьера. По периметру расположены 4 антенны. На лицевой панели расположены такие индикаторы:
- Питание.
- Интернет.
- WPS.
- Беспроводная сеть 2.4 ГГц.
- Беспроводная сеть 5 ГГц.
- 4 индикатора «Локальная сеть».
- USB.
На лицевой панели находятся все индикаторы роутера — они показывают состояние того или иного разъёма либо кнопки
Что находится на задней панели модели? Стандартные выходы LAN чёрного цвета и разъём WAN жёлтого цвета (для кабеля интернет-провайдера). Справа от него — выход USB, к которому можно подключать принтер, любой накопитель (на него можно качать торрент-файлы прямо через веб-интерфейс роутера), а также USB-модем 3G или LTE. Далее идёт выход для электрического кабеля и кнопка Power для включения устройства.
Выход для кабеля интернета выделен жёлтым цветом
Слева от портов LAN расположены клавиши «Вай-Фай» (для включения и выключения сети) и WPS (для быстрого подключения устройств к сети без использования пароля).
Что идёт в комплекте с моделью DIR-825 AC/G1A:
- адаптер питания;
- кабель Ethernet;
- инструкция по установке и настройке устройства.
Стоимость устройства — около 3 тыс. рублей. Модель ещё выпускается производителем, поэтому вы найдёте её практически во всех крупных магазинах техники.
Таблица: знакомимся с основными характеристиками D-Link DIR-825 AC/G1A
| Процессор | RTL8197DN (660 МГц) |
| Оперативная память | 64 MБ, DDR2 |
| Flash-память | 8 MБ, SPI |
| Интерфейсы | Порт WAN 10/100/1000BASE-T, 4 порта LAN 10/100/1000BASE-T, порт USB 2.0 |
| Стандарты | IEEE 802.11a/n/ac, IEEE 802.11b/g/n |
| Диапазон частот | 2400 ~ 2483,5 МГц, 5150 ~ 5350 МГц, 5650 ~ 5725 МГц |
| Антенна | Четыре внешние несъёмные антенны с коэффициентом усиления 5 дБи |
| Безопасность беспроводного соединения | WEP, WPA/WPA2 (Personal/Enterprise), МАС-фильтр, WPS (PBC/PIN) |
| Разъем питания | Разъём для подключения питания (постоянный ток) |
| Программное обеспечение | |
| Типы подключения WAN | LTE, 3G, PPPoE, IPv6, PPPoE, PPPoE Dual Stack, Статический IPv4 / Динамический IPv4, Статический IPv6 / Динамический IPv6, PPPoE + Статический IP (PPPoE Dual Access), PPPoE + Динамический IP (PPPoE Dual Access), PPTP/L2TP + Статический IP, PPTP/L2TP + Динамический IP |
| Скорость беспроводного соединения |
|
| Размеры (Д x Ш x В), вес | 200 x 132 x 50 мм, 360 г |
Настройка L2TP подключения
- В поле Тип соединения: выберите L2TP + Динамический IP
- В поле Порт выбираем WAN-порт — он там указан как Port 5.
- Имя пользователя: Ваш логин из договора
- Пароль: Ваш пароль из договора
- Подтверждение пароля: повтор пароля
- Адрес VPN-сервера: пропишите адрес VPN-сервера провайдера
- Алгоритм аутентификации: Auto
- Keep alive – ставим галочку для постоянного подключения
- MTU – поменяйте значение на 1450 или меньше
- В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.
- Если провайдер предоставляет услугу интернет телевидения, поставьте галочку Включить IGMP.
- Нажмите «Сохранить».
Настройка Интернета через 3G/4G модем
- Провайдер: выберите Вашего оператора связи
- В поле Тип соединения: выберите 3G
- В графе Имя вписываете название подключения. Можете оставить имеющееся значение
- Разрешить направление WAN: должна стоять галочка
- Режим: auto.
- Имя пользователя, Пароль, Подтверждение пароля: данные для подключения, проставятся тоже автоматически. Если не прописаны. уточните у оператора.
- APN, Номер дозвона — соответственно выбранному провайдеру проставится автоматом. Если не проставился, уточняете у Вашего оператора связи.
- MTU – поменяйте значение на 1370
- Keep alive – ставим галочку для постоянного подключения
- Интервал и провалы — можете оставить имеющиеся значения.
- В поле Разное проверьте, чтобы стояли галочки NAT и Сетевой экран.
- Нажмите «Сохранить».
Выгодные цены на батарейки AA
Обновление прошивки
Встроенная микропрограмма роутера DIR нуждается в постоянном обновлении.
Данная модель не поддерживает режим автоапдейта.
http://www.dlink.ru/ru/products/5/1993_d.html
Скачиваем его на жесткий диск рабочей станции. Теперь расскажем, как провести обновление на оборудовании. Доступно только три варианта.
Через веб-интерфейс
Заходим во вкладку «Система», раздел «Обновление ПО».
Выбираем путь, по которому находится загруженный файл обновления.
Нажимаем «Обновить». Процесс займет не более 2-3 минут, после чего маршрутизатор DIR автоматически перезагрузиться.
Через USB-устройство
Данный метод аналогичен предыдущему, за исключением следующего: дистрибутив вначале записывается на флешку, которая потом подключается к модели DIR-825. Во время выбора файла обновления указывается путь к флеш-носителю.
Нажимаем «Обновить» и ожидаем окончания операции.
Через мобильное приложение
Вендор предусмотрел возможность апдейта модели DIR-825 AC через приложение на мобильных устройствах. Скачиваем по ссылкам одну из версий:
- Android: https://play.google.com/store/apps/details?id=com.dlink.dcc&hl=ru
- iOS: https://itunes.apple.com/ru/app/d-link-clicknconnect/id1313231904
Запускаем ПО и подключаемся к сетевому оборудованию.
Чтобы приложение «увидело» маршрутизатор DIR, необходимо подключиться к его беспроводной сети.
Программа автоматически проверит наличие последних версий встроенного микрокода. Если есть актуальный дистрибутив, клиенту будет предложено обновиться автоматически.
Беспроводные интерфейсы
Маршрутизатор DIR-825 A/D1A поддерживает одновременную работу двух беспроводных точек доступа благодаря наличию пары контроллеров, которые работают в разных частотных диапазонах. Так, за поддержку старого стандарта отвечает чип RTL8812AR, который работает на 5 ГГц и обеспечивает передачу данных до 800 мегабит в секунду. Микросхема RTL8192ER работает на частоте 2,4 ГГц и обеспечивает работоспособность на скорости до 300 Мб/с новому интерфейсу 802.11n.
На аппаратном уровне сетевое устройство поддерживает технологию WPS, позволяя подключать мобильные устройства без авторизации к беспроводным сетям. В настройках пользователь имеет возможность указать, какой контроллер будет использоваться для данной технологии.
Подробно о мультимедиа
Работой торрент-клиента Transmission многие пользователи недовольны, однако роутер DIR-825 оснащён довольно стабильной версией данного программного обеспечения. Работает клиент самостоятельно, прекрасно «дружит» со всеми носителями, подключёнными к сетевому устройству по USB. Нареканий к работе торрента у владельцев нет, судя по их отзывам в средствах массовой информации.
Производитель заявил и о поддержке HD IPTV. Интересно, что роутер умеет работать с функцией Smart-TV и DLNA. Такая универсальность открывает множество возможностей в плане мультимедиа перед пользователем. Фактически все мобильные устройства владельца смогут беспрепятственно общаться между собой.
Любителям сетевых игрушек может понадобиться функция проброса портов, ведь очень часто провайдер закрывает нужные порты. Этот функционал очень подробно описывается не только в полном руководстве пользователя – удобные пояснения с примерами есть и на официальном сайте производителя в разделе «Помощь».
ПОЛЕЗНОЕ ВИДЕО
Настройка WiFi
Для создания беспроводной точки доступа перейдите в меню «WiFi» и — для начала — откройте раздел «Основные настройки»:
- выберите диапазон, предпочитаемый для создаваемой WiFi сети;
- укажите «SSID», т.е. наименование точки доступа, видимое пользователям при поиске доступных сетей;
- выберите значение для параметра «Канал», основываясь на данных указанных в столбце «Загруженность»;
- выберите стандарт беспроводного режима (лучшим вариантом является — «802.11 b/g/n mixed»).
Настройки безопасности WiFi сети
«Сетевая аутентификация» — здесь требуется выбрать один из шести вариантов:
«Группа WPA» — это, собственно, «WPA», «WPA2» и «WPA/WPA2 mixed» — необходимо указать данные для сервера «Radius» (а именно, ip-адрес и ключ шифрования).
«Группа PSK» — это «WPA-PSK», «WPA2/PSK» и «WPA-PSK/WPA2-PSK mixed» — здесь только вписать «Ключ шифрования PSK.
Безопасность
Маршрутизатор способен работать с безопасным протоколом IPv6. Однако он функционирует без сбоев только в условиях современного сетевого интерфейса. Роутер может без труда подключиться к любому типу сетей, также и к виртуальным. Беспроводные варианты имеют свою систему шифрования. Устройство получило сетевой экран. Он позволит защитить раздаваемый сигнал от злоумышленников и мошенников.
Определенных владельцев смущает наличие сервиса, который производит фильтрацию контента. Скорее всего, трафик провайдера проходит через хостинг и лишь после этого попадает к клиенту. Это в результате дает сниженную скорость
В таком случае владелец должен четко понимать, что для него важно: передача данных или защита
Как настроить wifi на роутере d link dir 825ac?
Настройка беспроводной сети осуществляется в меню «WiFi».
Раздел «Общие настройки»
В данном разделе присутствуют две вкладки «2.4 GHz» и «5 GHz» — на нужной нажмите кнопку «Добавить»:
- в блоке «Общие настройки» переведите переключатель вправо;
- выберите «Страну»;
- тип в строке «Беспроводной режим»- 802.11 b/g/n mixed;
- установите ползунок в «Выбрать канал автоматически»;
- «Включить периодическое сканирование» — с помощью данной функции маршрутизатор через определённый период времени (указывается в строке «Период сканирования») будет проводить поиск максимально свободного канала.
Раздел «Добавление точки доступа»
- укажите наименование создаваемой точки доступа в строку «Имя сети SSID»;
- если требуется ограничить видимость точки доступа — активируйте режим «Скрыть SSID»;
- введите «Максимальное количество клиентов» (если ограничений не подразумевается — укажите 0);
- по необходимости включите параметры «Включить ограничение скорости», «Вещать беспроводную сеть», «Изоляция клиентов» и «Включить гостевую сеть»;
Подраздел «Настройки безопасности».
В строке «Сетевая аутентификация» выберите один из представленных вариантов:
«Open», «WEP-64» или «WEP-128» (не доступны для стандартов 802.11n или 802.11ac).
«WPA-PSK», «WPA2-PSK» или «WPA-PSK/WPA2-PSK mixed» (укажите ключ безопасности в строке «Пароль PSK»).

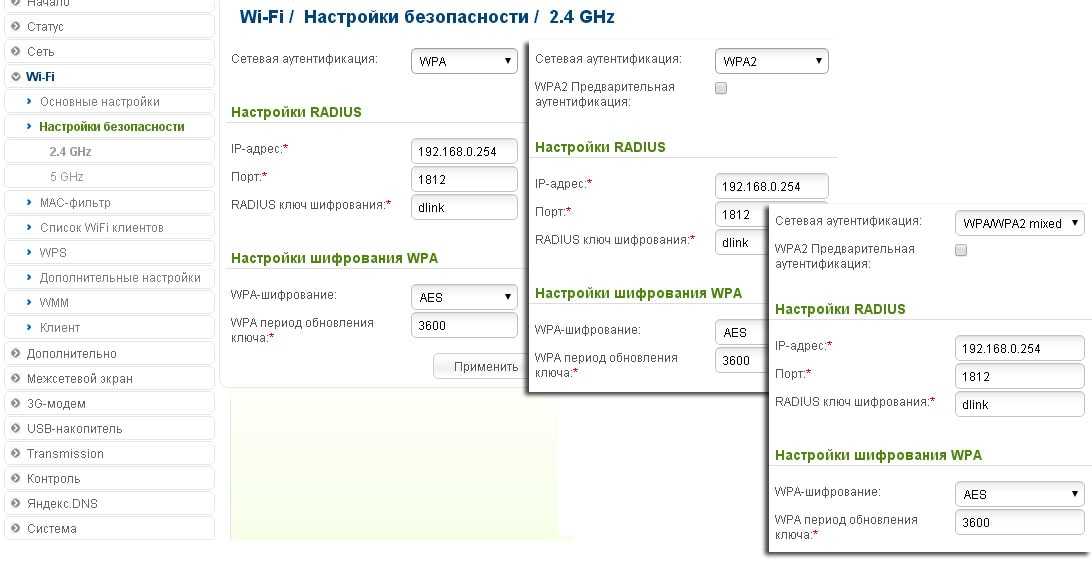

«WPA», «WPA2» или «WPA/WPA2 mixed»
При данном выборе потребуется наличие сервера аутентификации Radius, так как необходимо указать его «IP-адрес» и «Порт». В настройках Radius сервера также будет указан «RADIUS ключ шифрования».
В завершение настроек выберите требуемый механизм шифрования (TKIP, AES или TKIP+AES) и нажмите «Применить».
Возможные неисправности и способы их устранения
- Возможные проблемы с маршрутизатором 825/AC возникают из-за разных обстоятельств и условно делятся на два типа. Первая категория проблем связана с механическими повреждениями: пережат сетевой кабель, отказал блок питания и т. д.
- Чтобы устранить неисправности, необходимо отнести устройство в сервисный центр или самостоятельно приобрести комплектующие на замену.
- Второй тип неполадок относится к программным неисправностям: ошибка в ПО роутера или «зависание», некорректная работа некоторых функций и другие причины. Такие проблемы можно исправить путем перезагрузки маршрутизатора или откатом к заводским настройкам.
- Отдельно стоит упомянуть об ошибках, которые могут возникнуть при подключении к Глобальной сети. Каждой такое сообщение содержит свой код. Используя его цифровое значение, можно найти на нашем сайте способы решения проблемы.
Настройка IpTV
Для проведения настроек работы маршрутизатора с телевизионной приставкой перейдите на страницу «IP-телевидение»:
- выберите «К устройству подключена ТВ-приставка»;
- если поставщику услуг требуется указать VLAN-канал, укажите его в строке «VLAN ID»;
- выделите порт, к которому планируется подключить (или уже подключили) ТВ-приставку.
Данные настройки требуются только в том случае, если это необходимо провайдеру, в остальных случаях просто подключите приставку в LAN-порт и «DIR-825/AC» сделает всё самостоятельно.
Все приведённые выше иллюстрации web-интерфейса принадлежат «Dir-825/AC/G», в версии «Dir-825/AC/E» интерфейс отличается — с основными разделами можно ознакомиться на следующих иллюстрациях:
Базовая конфигурация роутера.
Внимание! Если у Вас используется тип подключения — Динамический IP (Dynamic IP) как в случае ТТК-Урал или Ростелеком-Удмуртия — создавать Интернет-подключение не надо — роутер изначально идёт настроенным именно под такой тип подключения. Вам остается только перенастроить IPTV и WiFi
На новой прошивке роутера базовую конфигурацию в большинстве случаев целесообразно делать через универсальный мастер — «Click’n’Connect»:

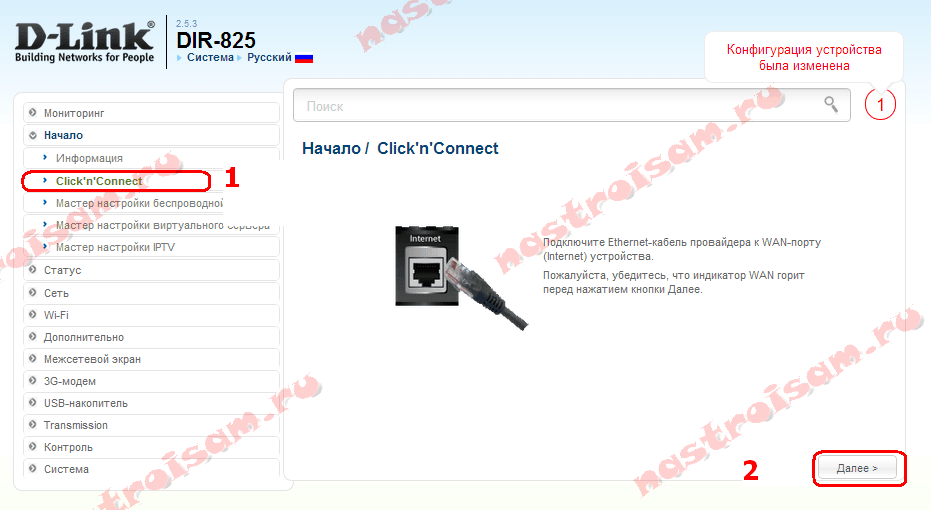

В качестве первого шага Вас попросят подключить WAN-кабель в разъем Интернет. Это сделать желательно, но не обязательно. Нажимаем на «Далее». Вас попросят выбрать провайдера:

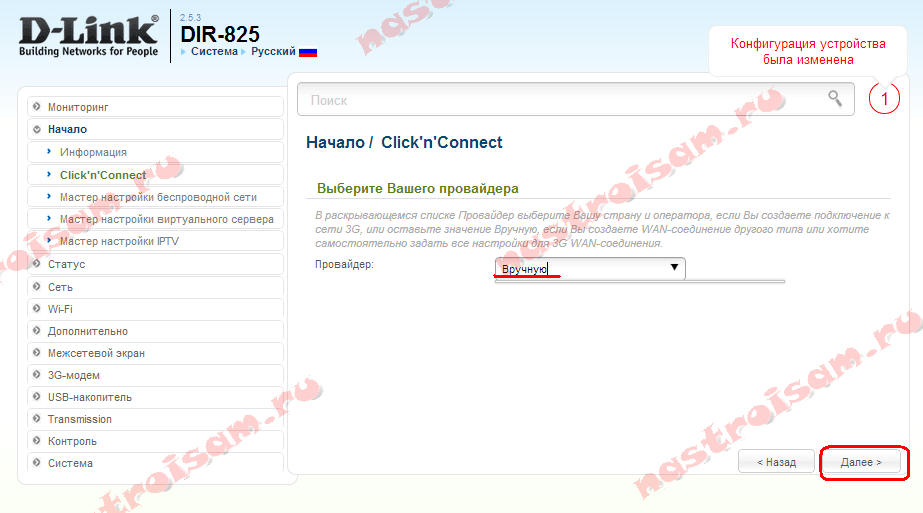

На текущий момент в списке провайдеров есть только 3G/4G-операторы. Для кабельного соединения надо выбрать значение «Вручную» и кликнуть на «Далее».

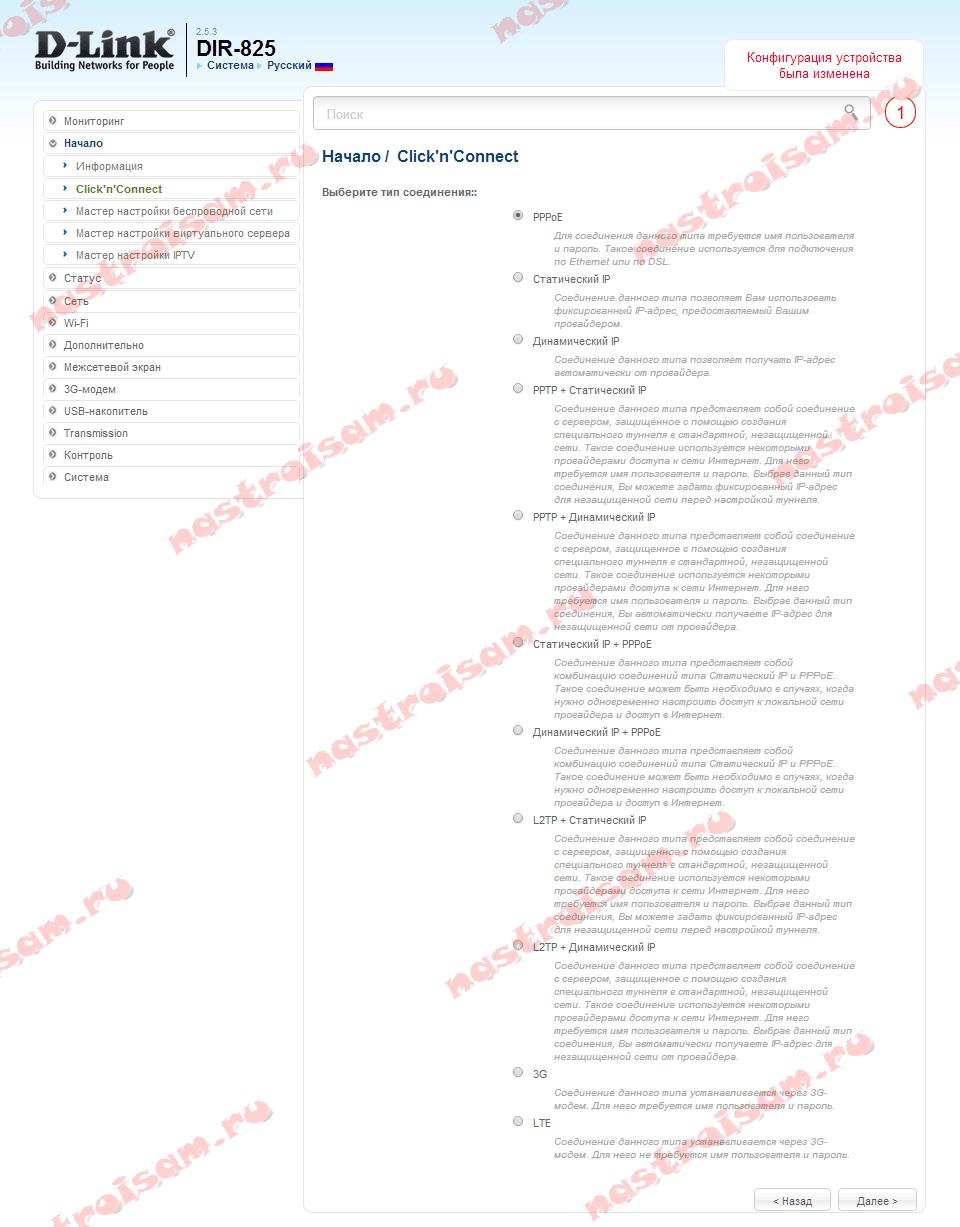

Здесь Вам надо выбрать тип подключения:
1. Подключение PPPoE для Ростелеком, Дом.RU и ТТК.
Для большинства филиалов Ростелеком, ТТК и для Дом.RU во всех регионах присутствия нужно выбрать значение PPPoE:

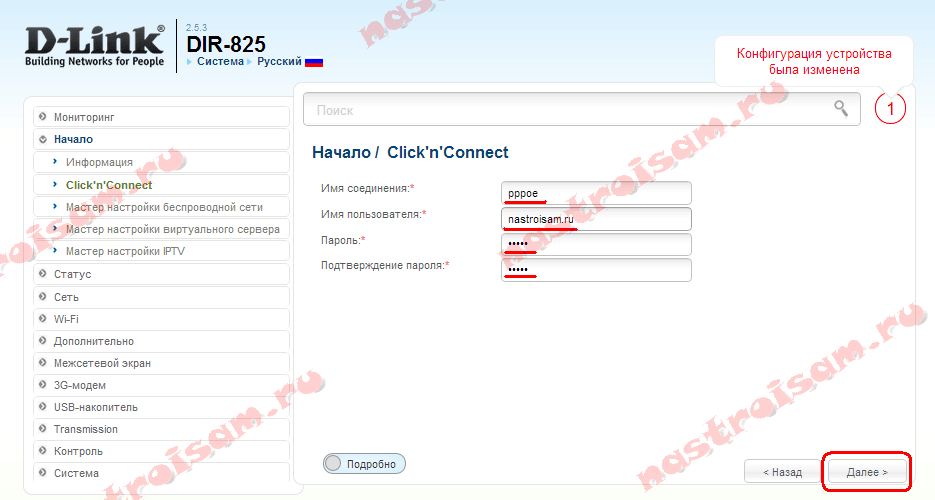

В поле «Имя соединения» вписываем просто название провайдера или просто pppoe. В поле «Имя пользователя», «Пароль» и «Подтверждение пароля» вводим реквизиты, выданные при подключении к провайдеру. Нажимаем кнопку Далее.
2. Подключение L2TP для Билайн (Домашний Интернет).
Для подключения к Билайн при выборе типа подключения Вам надо выбрать тип L2TP+Динамический IP. Роутер выдаст запрос адресов DNS:

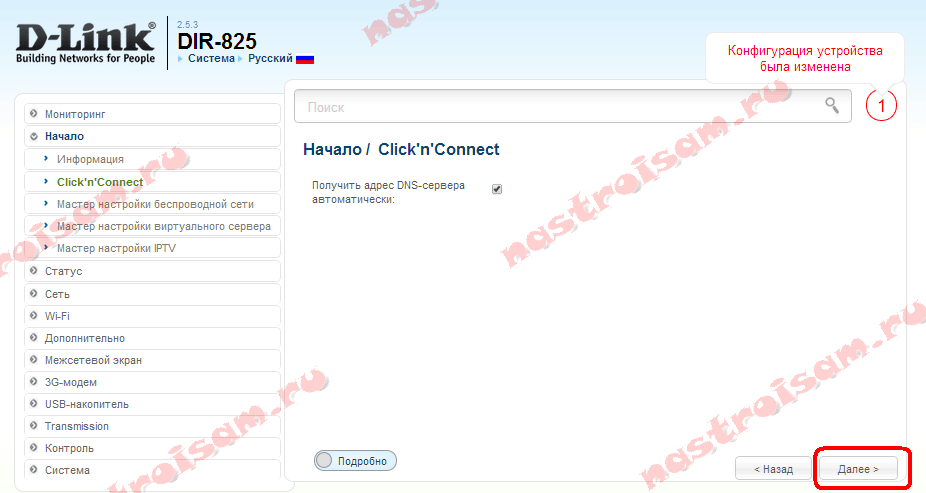

Оставляем выбор в автоматическом режиме и нажимаем «Далее». Теперь Вас попросят ввести логин и пароль, выданные провайдером при подключении:

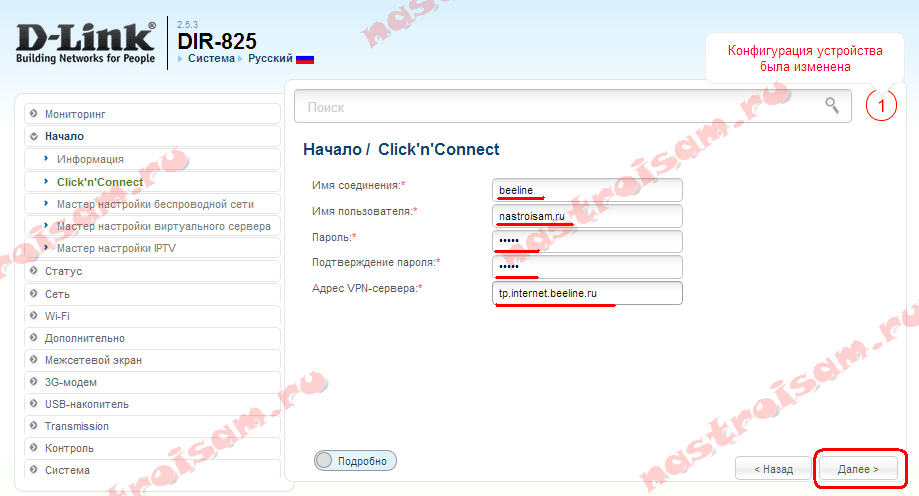

Так же, надо ввести «Адрес VPN-сервера» — tp.internet.beeline.ru. Нажимаем кнопку «Далее».
Нажимаем на «Применить», после чего запуститься диагностика Интернет-соединения:
Роутер проверит доступность адреса (по умолчанию это google). Если Вы подключили WAN-кабель, то проверка должна пройти успешно. Нажимаем «Далее».
Следующим этапом будет беспроводная сеть WiFi:

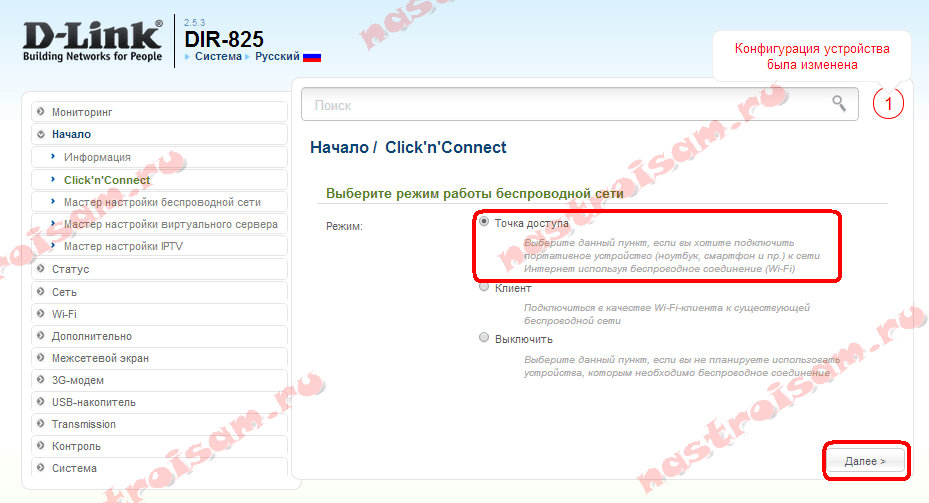

Выбираем «Режим» — «Точка доступа» и нажимаем «Далее».

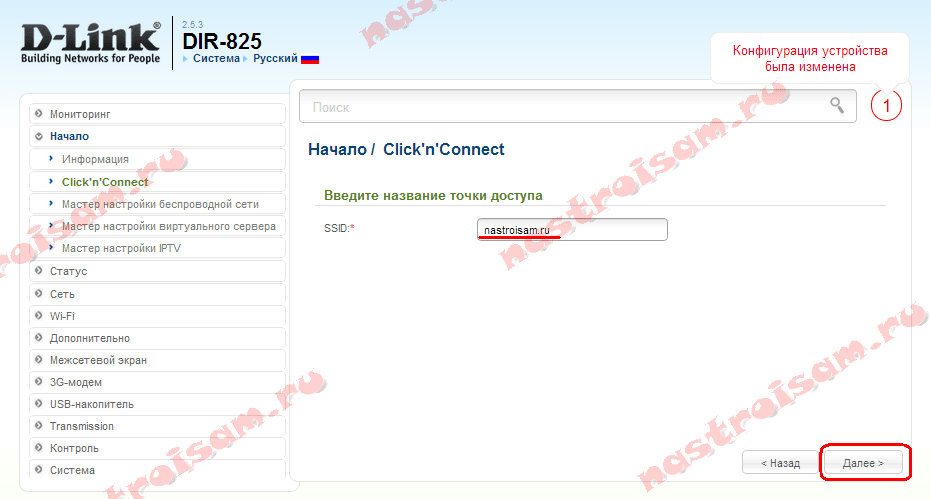

В этом окне надо ввести имя беспроводной сети — SSID. Это может быть произвольное значение.Переходим дальше к параметрам безопасности WiFi:
В списке «Сетевая аутентификация» выбираем «Защищенная сеть» и пишем пароль на WiFi в поле «Ключ безопасности». В качестве него можно использовать буквенную, цифирную или смешанную последовательность не короче 8 символов. Нажимаем кнопку Далее.

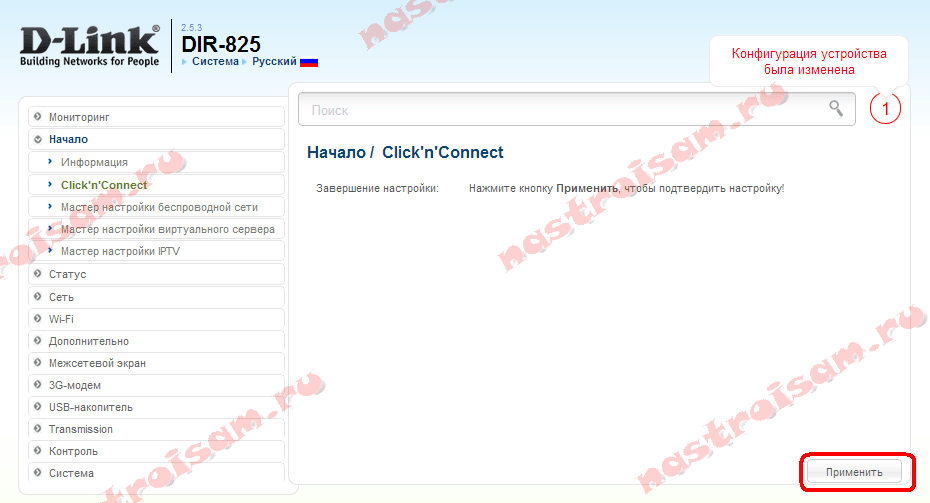

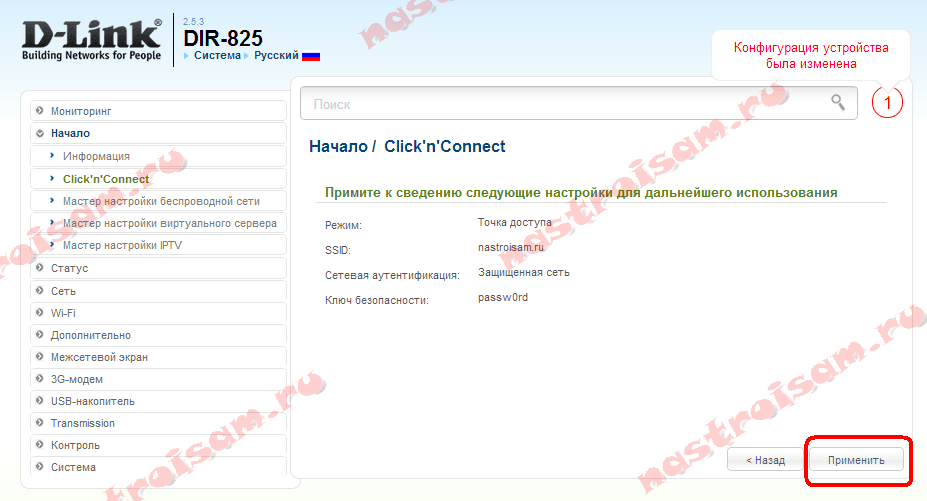

Сверяем ещё раз выбранные параметры и нажимаем на «Применить». Переходим к последнему этапу — выбору порта для STB IPTV приставки:

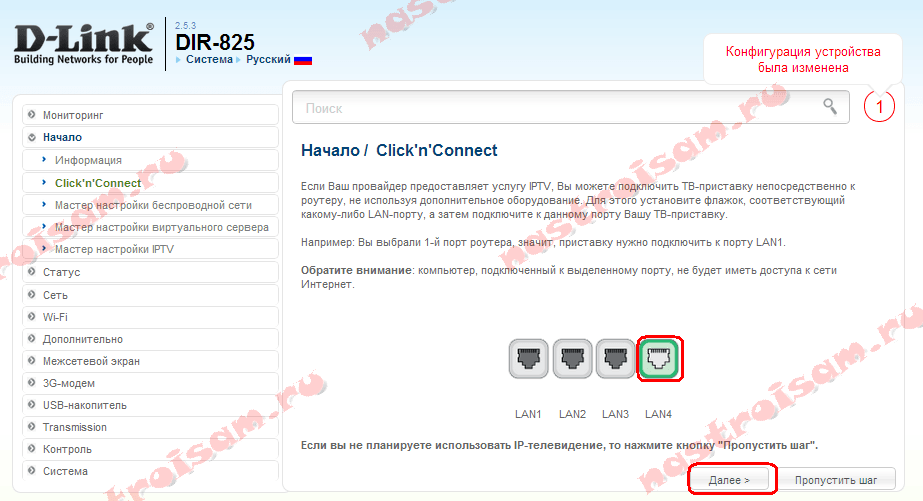

Если У Вас не подключена услуга IPTV — нажимаем кнопу «Пропустить Шаг». Иначе, выбираем порт, в который подключена ТВ-приставка и жмём «Далее». Примечание: Тут я заранее предупрежу, что такой вариант настройки цифрового телевидения не подойдет, если у Вас ТВ-трафик (мультикаст) приходит в тегированном виде и нужно указывать VLAN ID. В этом случае IPTV надо настраивать в разделе «Дополнительно».
Базовое конфигурирование беспроводного маршрутизатора завершена.
Настройка подключения к интернету
В первую очередь необходимо подключить маршрутизатор к компьютеру (с помощью LAN-кабеля из стандартной комплектации роутера).
Также перед проведением каких-либо манипуляций с настройками роутера приготовьте документацию, предоставленную поставщиком интернет-услуг, в которой будут указаны авторизационные данные и параметры, необходимые для построения домашней сети.
Для входа в «web-интерфейс» маршрутизатора следует использовать адрес 192.168.0.1, который нужно ввести в адресной строке вашего браузера. При первом входе в настройки роутера потребуется придумать и указать новые логин и пароль администратора.
Для создания интернет-соединения перейдите в меню «Сеть» и откройте раздел «WAN».
Как и для большинства маршрутизаторов фирмы «D-link», в настройках роутера DIR 825A по умолчанию уже создано соединение типа «Динамический IP»: если это ваш тип соединения с интернетом (уточнить данные можно в договоре с провайдером), то ничего более делать не требуется.
Для остальных типов интернет-соединения нужно уствновить следующие настройки:
- выделите галочкой соединение и нажмите «Удалить», после чего кликните по кнопке «Добавить»;
- в строке «Провайдер» оставьте «Вручную».
Теперь в строке «Тип соединения» предоставленный вашим провайдером способ подключения к интернету.

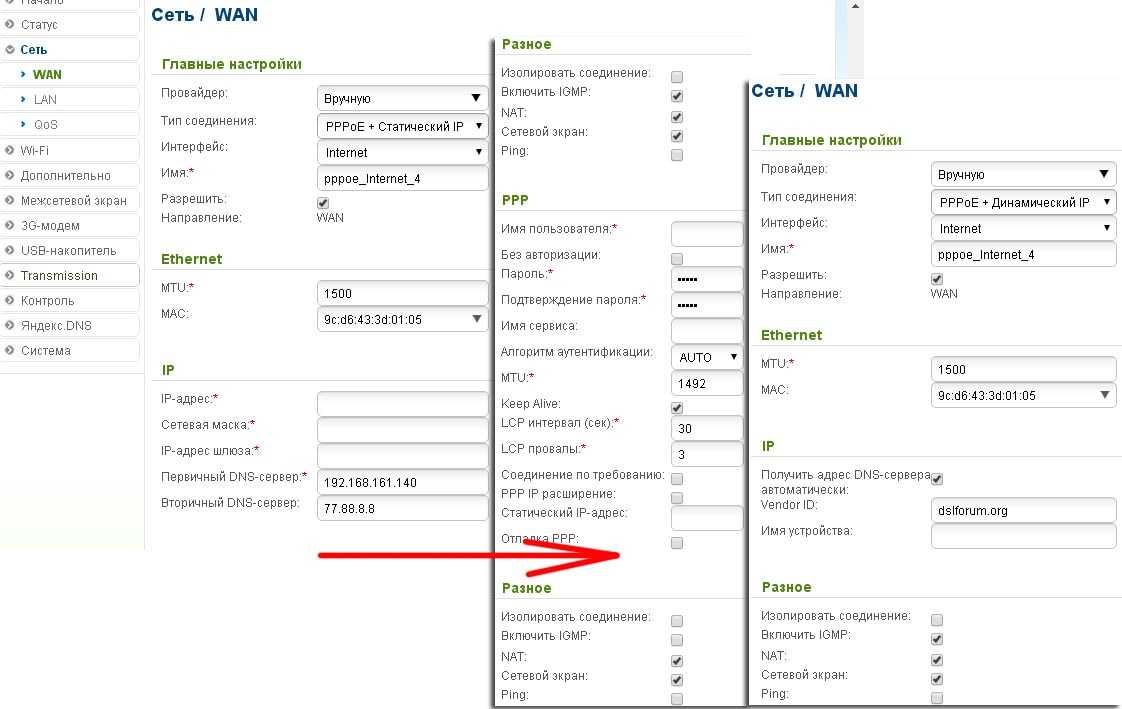

«PPPoE»
- Все параметры до «MAC-адреса» оставьте без изменений.
- Если провайдер осуществляет привязку по mac-адресу, то в одноимённой строке необходимо ввести данный адрес (указанный в договоре). Рядом находятся две кнопки: первая — для того чтобы вставить адрес компьютера с которого осуществляется настройка, вторая кнопка — для вставки mac-адреса маршрутизатора.
- Далее укажите «Имя пользователя» и «Пароль» — согласно договору.
- Активируйте «Keep Alive», укажите значения для «LCP интервал» и «LCP провал» (или оставьте их по умолчанию).
- Для того чтобы проводилось сохранение отладочной информации о соединение в журнал, установите флажок в «Отладка PPP».
- В блоке с дополнительными настройками включите «NAT» и «Сетевой экран».
Основные параметры для заполнения находятся в блоке «IP».
«PPPoE + Статический IP» или «PPPoE + Динамический IP»
Настройка осуществляется аналогично описанным выше типам соединения.

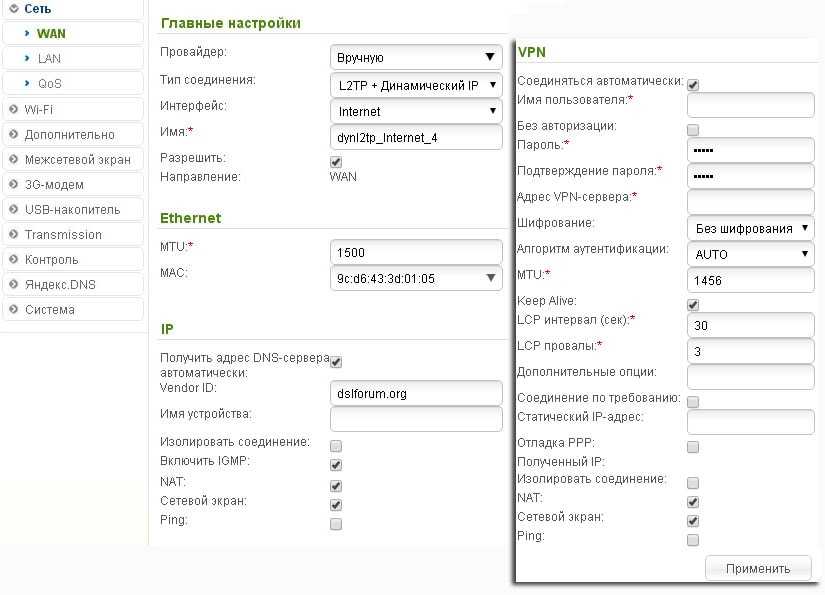

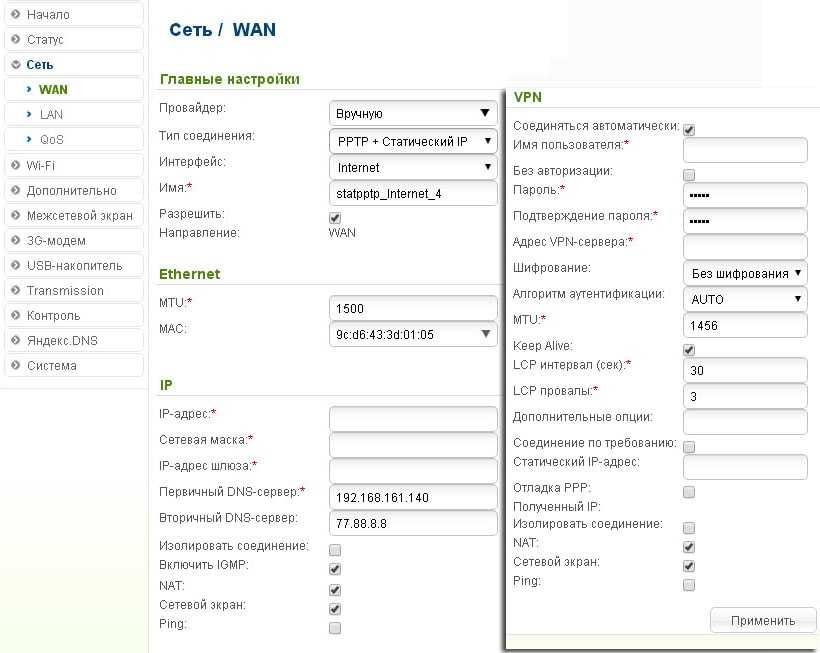

«PPTP/L2TP + Статический IP или PPTP/L2TP + Динамический IP»
- Заполните блок «IP» по аналогии со «Статическим IP».
- В блоке «VPN» включите «Соединяться автоматически».
- Введите «Имя пользователя» и «Пароль», требуемые для авторизации на «VPN сервере»
- Укажите «Адрес VPN сервера».
- режим оставьте «Auto»;
- введите «Имя пользователя» и «Пароль»;
- укажите «Номер дозвона».
«LTE»
- режим «Auto»;
- «APN» — наименование точки доступа.
По завершению настройки интернет-соединения на роутере DIR 825A нажмите «Применить».
Вывод
Статья была посвящена подробному описанию функций и опций сетевого устройства DIR-825AC. Роутер поддерживает все протоколы доступа в Сеть. Доступны два диапазона частоты беспроводной связи, встроены механизмы защиты от сетевых атак.
Также роутер поддерживается оборудованием IPv6, динамическим ДНС, функцией быстрой настройки WPS, расстановкой приоритетов на поток данных WMM.
Использование относительно свободной полосы частот 5 ГГц и функции QoS позволяют конечному клиенту получать медиаконтент высокого качества (Full HD).
Плюсы
- Поддержка всех доступных протоколов для связи с Мировой паутиной.
- Доступен новый стандарт связи WiFi 11ac и два диапазона рабочей частоты Wi-Fi.
- Встроенный механизм предварительной защиты.
- Мобильное приложение для управления, конфигурирования и обновления роутера.
- Создание резервного канала связи при помощи 3/4G-модемов.
- Возможность подключить хранилище данных и организовать файловый сервер.
- Использование маршрутизатора DIR как торрент-клиента с расширенными параметрами.
Минусы
- Несовместим с большинством моделей USB-принтеров.
- Отсутствует встроенный VPN-сервер.
- Глянцевый корпус, на котором остаются видимые следы.
- Нет возможности создавать беспроводную гостевую сеть.
