Обжим интернет кабеля

Для чего нужна рогатка на рыбалке

Использование рогатки помогает приманить рыбу на новое место. Прикармливать рыбу на близком расстоянии легко, но при ловле с дальним забросом сложно контролировать точность броска. Для этого используют рогатку — с ее помощью можно увеличить точность заброса и дальность броска для любого типа прикорма.

Большинство опытных рыбаков используют прикорм собственного изготовления. Из смешанной массы формируют плотные кружки, которые получаются достаточно тяжелыми.

Что нам понадобится ?

Выбираем кабель, прокладываем

Отмерьте от точки А до Б сколько вам нужно кабеля. Прикиньте сразу как он будет идти в кабель-канале или крепиться к стенам. Возможно, вы собираетесь прятать его под плинтусом. Перед прокладкой желательно прозвонить кабель :).

До операции «обжима» кабель уже надо проложить, оставив с концов адекватный запас. К примеру, желательно, чтобы компьютер с подключенным кабелем, можно было выдвинуть из ниши, развернуть, выполнить какое-то обслуживание системного блока без необходимости отсоединения проводов.

Кабели для прокладки сети используют с 2мя и 4мя витыми парами проводов. Вам подойдет любой из них, но 4х жильный (где всего 2 пары) позволит вам подключиться только на скорости до 100 Мбит. Такой кабель дешевле, его проще обжимать, а часто большей скорости и не требуется.

Обратите внимание, каждая пара жил маркирована своим цветом. К примеру, оранжевый провод переплетен с бело-оранжевым

Каждая из пар абсолютно ничем не отличается от другой, кроме цвета изоляции. На схемах соединения и обжима жил всегда конкретизируют цвета проводов, но на самом деле если вы поменяете местами две пары — все будет точно также работать.

Коннекторы RJ-45

Сквозь прозрачный корпус коннектора видны 8 позолоченных контактов. Нумерация контактов от 1 до 8 показана на картинке.

Для обжима нам понадобится всего пара таких разъемов-соединителей. Но никогда не бывает лишним взять несколько штук про запас.

Обжимные клещи

На рисунке отмечены три типовые операции, которые позволяют выполнить обжимные клещи.

Зачистка общей изоляции кабеля. Ножи (1) смыкаются не до конца, и провод можно упереть в специальную планочку. Планка позволит отмерить оптимальную длину кабеля (около 1,5 см). При снятии изоляции конец кабеля можно повернуть, тогда ножи срежут защитный слой по кругу.

Обжим RJ-45 коннектора. Клещи (2) используются в самом финале, когда проводники пропущены в нужные канальцы. Зубчатая грань вдавливает ножи контактов в проводники, а специальный выступ защелкивает фиксатор провода RJ-45.

Нож. 3-ий типовой элемент обжимных клещей обычно используется для выравнивая проводников и резки кабеля. Этот нож полностью касается противоположной кромки, работает как кусачки.

Инструкции правильного обжима RJ-45

Теоретическую часть лучше изучить еще до того, как вы приступите к обжиму коннекторов RJ-45 своими руками, чтобы в последствии не пришлось переделывать.

Для тренировки нужно запастись инструментами, терпением и обжать несколько интернет-вилок. Если пробный патч-корд заработал, в дальнейшем вы легко справитесь с изготовлением интернет-шнуров.

Вариант #1 – прямое подключение Straight

Это основная процедура, которую следует отработать, так как соединение стационарного ПК или ноутбука с роутером происходит чаще, чем другие виды коммутации.

Именно на этой схеме можно набить руку – в остальных случаях придется только провода менять местами.

После процедуры, если обжимка проведена правильно, жилы даже с усилием не достать из коннектора. Кабель крепко держится внутри благодаря зажиму части, покрытой изоляцией.

После первого коннектора обжимаем второй – по той же схеме прямого подключения. В результате должен получится рабочий кабель нужной длины с двумя интернет-коннекторами на концах

Операция выполнялась без применения колпачков, если вы их решите использовать, то наденьте на кабель перед началом обжима.

После обжимки широкий конец колпачка натягиваете на коннектор, узкий остается на кабеле.

Для проверки исправности используем тестер. Подключаем концы шнура к разным частям прибора. Если жилы обжаты правильно, будут поочередно загораться зеленые огоньки

При обнаружении ошибки свет диодов сменится с зеленого на красный. Это может обозначать, что проводники перепутаны местами или где-то произошел «недожим».

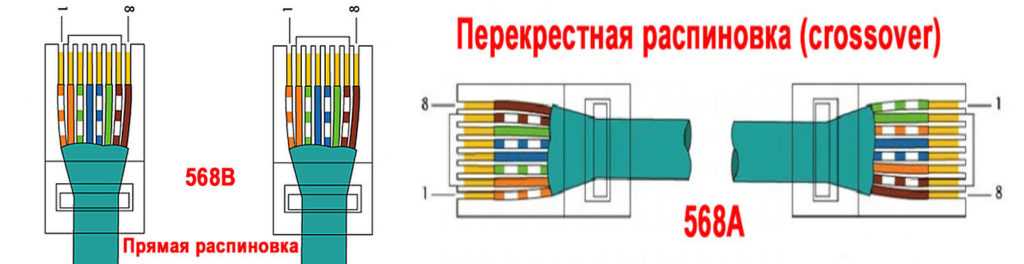

Вариант #2 – перекрестное подключение Cross-Over

Если вы решили произвести подключение одного компьютера к роутеру через другой, то есть соединить два персональных устройства напрямую, потребуется схема кросс-овер.

Она отличатся от предыдущей только компоновкой проводов по цветовому признаку – порядок расположения проводников на втором конце не такой, как на первом.

Кстати, свежие технические веяния могут привести к полному отказу от таких изощрений, как сложная схема перекрестного подключения.

Уже многие современные цифровые устройства оборудованы интерфейсом нового стандарта Auto MDI-X. Система самостоятельно, автоматически определяет тип подключения и выбирает тот режим коммутации, который считает оптимальным.

Это значит, что достаточно выполнить прямое подключение – дальше техническое устройство все сделает самостоятельно.

Вариант #3 – обжим четырехжильного кабеля

Основное отличие подключения в том, что в процессе задействованы только 4 проводника из 8. Функциональная разница – в снижении скорости подачи сигнала.

Получается, что 4 проводника работают, а еще 4 остаются свободными. Их можно обрезать или просто подвернуть, чтобы не мешали.

Способы обжима интернет-кабеля

Обжимается шнур для того, чтобы войти в разъем сетевой карты или розетку и зафиксироваться там всеми контактами. Все 8 контактов 4-жильного кабеля витой пары и внешнюю обтяжку изготавливают в виде плотного шнура, который изначально не содержит каких-либо коннекторов. Делается это для того, чтобы провод не цеплялся за другие вещи при хранении и транспортировке. Также это позволяет ему пролезать в небольшие отверстия в стенах при прокладке в квартиру. Если бы обжимка осуществлялась на заводе изготовителе кабеля, то протяжка бы занимала больше времени и требовала бы больше ресурсов.

Способы прямых обжимов

Прямое соединение

Провод прямого соединения часто называется патч-кабелем и требуется для замены беспроводного соединения. Его главная особенность заключается в том, что контакты проводов на одной его стороне полностью соответствуют контактам на другой. При этом используется один стандарт: либо T568A, либо T568B.

Его используют, чтобы подсоединить:

• Коммутатор и маршрутизатор;
• Компьютер и коммутатор;
• Компьютер и концентратор.

Схематический пример перекрестного соединения

Перекрестное подключение

Перекрестный тип используется для прямого подключения двух компьютеров. Его главное отличие от прямого кабеля в том, что он использует различные стандарты расположения контактных групп. На одном его конце может применяться стандарт T568A, а на другом — T568B. Наиболее часто его применяют для того, чтобы объединить устройств одного типа, а именно:

• Коммутатора и коммутатора;
• Коммутатора и концентратора;
• Двух маршрутизаторов;
• Двух компьютеров;
• Компьютера и маршрутизатора.

Обжатие провода длинногубцами

Как обжать кабель интернет своими руками

Осуществить распиновку провода связи своими руками довольно просто. Для этого потребуется всего несколько предметов, найти и приобрести их можно в ближайшем компьютерном магазине. Также необходимо знать параметры своего сетевого оборудования, которое необходимо соединить. Так как тип обжима (прямой или перекрестный) выбирается в зависимости от того, поддерживается ли Auto-MDIX.

Инструменты и принадлежности

Для выполнения обжима витой пары из восьми жил вручную необходимо наличие следующих инструментов:

1. специальных клещей ;

шлицевой отвертки;

кусачек;

канцелярского или монтажного ножа.

Также помимо самого инструмента желательно запастись несколькими коннекторами, на случай, если первая попытка  будет неудачной.

Порядок выполнение работы

Сам процесс не представляет собой ничего сложного, важно лишь соблюдать порядок действий:

верхний слой изоляции разрезается вдоль приблизительно на длину 3 см – при помощи канцелярского или монтажного ножа

Важно не повредить отдельные проводки – это может привести к возникновению проблем со связью;. Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку

Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки

после этого необходимо каждый из 8-ми проводов аккуратно отвести в сторону;

все жилы разбираются по порядку так, как они должны быть обжаты в коннекторе;

коннектор имеет специальные желобки, в них и следует вставлять каждую жилу по порядку.

Когда все выше перечисленные операции завершены, необходимо выполнить опрессовку. Сделать это можно как при помощи специальных клещей, так и при помощи обычной шлицевой отвертки.

Проверка кабеля

Осуществить проверку обжатой витой пары довольно просто при помощи мультиметра, установленного в режим прозвонки. Необходимо контактными щупами соединять жилы по цветам – все они должны хорошо прозваниваться. Если звукового сигнала не слышно, следует дожать контакты коннектора – они неплотно прижаты к медными проводниками.

Также проверку связи можно осуществить при помощи специального прибора. Он проверяет силу передаваемого сигнала – соответственно, данное устройство позволит легко обнаружить некачественную распиновку.

Несколько советов

При работе с витой парой необходимо соблюдать некоторые правила, они дадут возможность избежать проблем со связью в дальнейшем:

1. по возможности нужно использовать специальные колпачки, одеваемые на коннекторы – они уберегут от частого перегибания и поломки жилы;

распиновку необходимо осуществлять максимально качественно – наличие плохого контакта может существенно снизить качество связи;

следует избегать случайных повреждений изоляции – скрутки также приводят к ухудшению связи;

провода без верхнего слоя изоляции не должны выступать – это может привести к их повреждению.

Обжим витой пары при помощи клещей или даже шлицевой отвертки – процесс не сложный

Важно лишь соблюдать технологию и делать все максимально аккуратно. Так как качественно обжатая витая пара – залог высокой скорости передачи данных

Поэтому прежде, чем вызывать специалиста, и платить ему деньги, стоит попробовать выполнить данную несложную операцию самостоятельно.

На сегодняшний день многожильная витая пара является самым популярным и надежным способом передать информацию через интернет или ЛВС.

Напряжение, сопротивление, сила тока – как связаны эти термины?

Для дальнейшего понимания процесса давайте еще раз рассмотрим нашу водобашню:

На рисунке мы видим башню с автоматической регулировкой уровня воды. То есть сколько бы мы не тратили воду из башни, водонасос в будке всегда будет подавать воду до нужного уровня и потом отключаться. Если перевести на язык электроники, то получаем, что “напряжение” на дне водобашни постоянно.

Случай N1

Но вот наступил кризис и вашему соседу стало влом платить высокие тарифы за воду, и поэтому как-то ночью он сделал врезку большого диаметра прямо у подножия водобашни.

Как только просверлил отверстие, вода бурным потоком хлынула из башни. Что можно сказать в этом случае? Сила потока через отверстие оказалась приличная, так как башня у нас под завязку наполнена водой, и уровень воды не собирается падать, так как у нас сразу же подключается мощный насос автоматической подачи воды из артезианской скважины. Если бы воды в башне было пару ведер, то и поток воды был бы очень слабый. С этим вроде бы все понятно.

Случай N2

Допустим, у вас сосед мажор. Катается на Ладе-Весте и ездит отдыхать в Крым). Заплатить 100 рублей в месяц за чистую воду для него все равно, что сходить в кабак с друзьями. Но пока он загорал в Крыму, его дети, которых он оставил теще, пробрались в гараж, нашли шуруповерт и набор свёрл. Ну и как это часто бывает, захотелось им вдруг что-то посверлить. Но тут вдруг пришла теща и с криком: ” А ну съ… ли с папкиного гаража!” разогнала детей, которые все-таки успели прихватить с собой шуруповерт и свёрла. И вот им на глаза попалась одиноко стоящая башня… и все произошло, как по первому сценарию… Просверлили тонкое отверстие прямо у подножия водобашни.

Что можно сказать в этом случае? Давление такое же, как и в первом случае, так как уровень воды в башне такой же. Теперь вопрос на засыпку.

В каком случае по аналогии с электроникой у нас сила тока будет больше?

Итак, мы помним, сила тока – это количество электронов, которое проходит через поперечное сечение проводника за какое-то определенное время. В основном за секунду. Так в каком случае у нас количество молекул воды вытекающей из башни за секунду будет больше? В первом или втором случае? Разумеется в первом, так как сосед не стал мелочится и сделал отверстие большого диаметра, а салаги сверлили пол дня отверстие маленьким диаметром, так как не нашли большого сверла. В этом случае сила потока воды зависит от диаметра отверстия. По аналогии с гидравликой, сила тока, получается, зависит от диаметра проводка. Чем тоньше проводок, тем меньше силы тока по нему может течь, иначе проводок сгорит. С этим мы с вами еще разбирались в прошлой статье. Ну вот мы и плавно подходим к такому понятию в электронике, как сопротивление.

Как происходит ремонт в целом

Понятно, что заменить кусок провода можно двумя способами – врезкой (то есть удалением поврежденного фрагмента и вставкой нового) или обрезкой с последующей установкой коннектора. Первый вариант используется крайне редко, поскольку без ошибки соединить ВОСЕМЬ проводков «витой пары» – именно так часто называют кабели для подключения проводного интернета – может только профессионал. Поэтому обычно вопрос решается просто – поврежденный кусок, обрезают, на его конец монтируют коннектор. Последняя часть процедуры называется «обжать сетевой кабель» и именно она вызывает затруднения у не специалистов.

Важно: если есть предпосылки к тому, что кабель может быть поврежден в определенном месте (обычно это тот кусок, который ведет непосредственно к компьютеру или роутеру), лучше при прокладке провода позаботиться о запасе. Увеличив длину на 1…2 м, можно избавиться от замены всего кабеля в случае повреждения его крайнего фрагмента – при обрезке надо будет просто подтянуть провод, выбирая запас.. Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах

Кстати, при наличии в доме домашних животных, больших любителей «почесать зубы» об любые провода, лучше сразу проложить все электрические и слаботочные коммуникации в специальных кабельных каналах плинтусов или просто в коробах.

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».

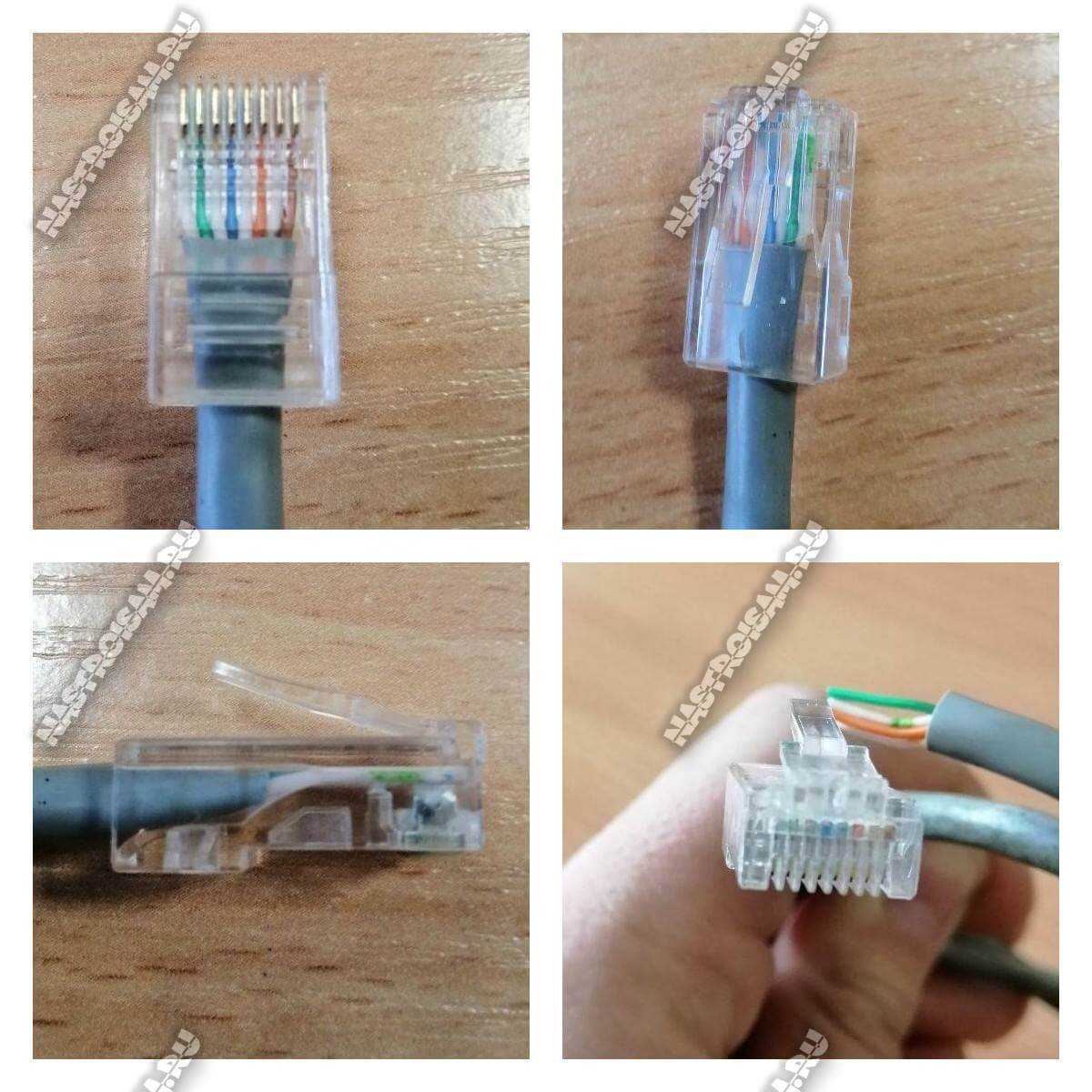

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

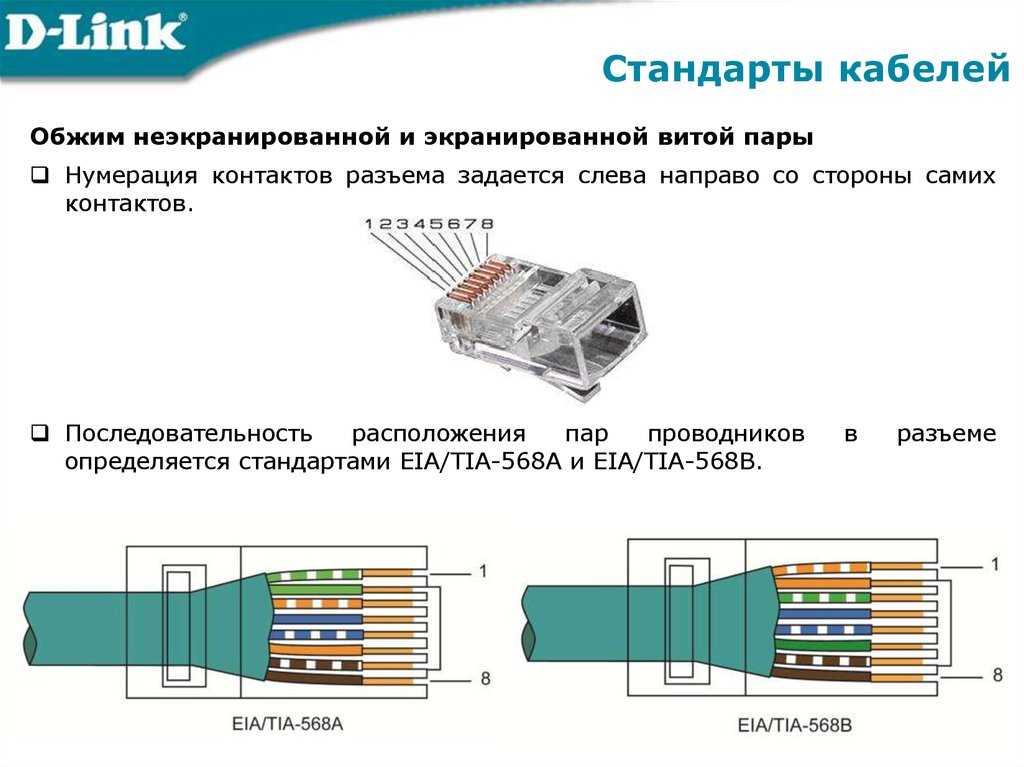

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор

Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Методика опрессовки

1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

   На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

Проверка качества обжима

Существует несколько способов, чтобы убедиться в правильности обжима кабелей:

1. Подключение устройств, для которых обжималась витая пара. Если компьютеры начали взаимодействовать, значит вы не допустили ошибок.

2. К каждому проводу на коннекторе приложите мультиметр, поставив прозвон или минимальное сопротивление. Если характерный треск будет отсутствовать при касании, значит, его нужно заменить.

3. Вставьте 1 конец в разъём ethernet, а у другого измерьте сопротивление на каждом проводе. Если оно слишком большое, значит при обжиме была совершена ошибка. Также сопротивление у обеих пар должно быть примерно равным.
4. Мастера при выезде на дом используют специальные LAN тестеры, с помощью которых оценивают состояние линий связи. Вы можете купить такой же и помогать друзьям в проверке.

Конструкция LAN тестеров состоит из 2 блоков, к которым присоединяют разные коннекторы. После соединения прибор подключают к сети, и смотрят на световые индикаторы. Если некоторые из них не горят, значит, эти провода не работают.

Обжим интернет-кабеля

Существует несколько способов того, как обжать кабель. При использовании кримпера снижаются риски неправильного проведения обжима.

Как правильно – с помощью пресс-клещей (кримпера)

Для обжима существует специальный инструмент. Для того, чтобы провести процедуру с его помощью, нужно действовать следующим образом:

Нужно срезать внешнюю оболочку таким образом, чтобы при подключении защелка коннектора попадала на ту часть, где внешняя оболочка не снята. Поскольку будет необходимо обеспечить равную длину проводков, то необходимо очистить кабель с небольшим запасом.

• Затем необходимо откусить кончики проводов так, чтобы они имели в точности одинаковую длину.
• Теперь надо взять проводки двумя пальцами таким образом, чтобы они располагались в одну линию. При этом их расположение должно соответствовать порядку подключения.
• Способ, который называется кримпер, осуществляется следующим образом. Коннектор необходимо взять в левую руку защелкой вниз. В правой руке держат проводки сетевого кабеля. Провода нужно очень аккуратно вставить в соответствующие пазы и продвинуть до упора. Теперь коннектор вставляют в специально предназначенный для него паз кримпера и производят обжим, сводя ручки инструмента вместе.

В результате проводки на коннекторе прорежут изоляцию и станут подсоединены к жилам кабеля.

После этого нужно зафиксировать кабель в коннекторе, обжав его.

Как можно в экстренных случаях – с помощью отвертки

Чтобы обжать провод для интернета, надо предпринять такие действия:

1. Необходимо подготовить кабель. Для этого с него снимают несколько сантиметров внешней оболочки. Длина очищенного участка должна быть такой, чтобы при подключении к коннектору под его зажимом находилась неочищенная часть. Обычно эта величина составляет примерно один сантиметр. Это расстояние необходимо предварительно замерить.
2. Можно будет увидеть четыре пары жил, которые находятся внутри кабельной оболочки. Каждую из них надо выпрямить и расположить в разные стороны.
3. Теперь нужно взять все 8 проводов, расположив их в одну линию между двумя пальцами. Порядок их размещения должен соответствовать тому, как они должны подсоединяться к коннектору. Их задвигают в RJ-45 до упора. При этом проводки должны сесть в предназначенные для них направляющие каналы. Нужно учитывать, что для того, чтобы их переобжать, потребуется эту работу начать сначала.
4. Теперь нужно обеспечить, чтобы под зажим коннектора попала внешняя оболочка кабеля. Для этого его нужно слегка прижать отверткой. При этом нужно проконтролировать, чтобы ни один из восьми проводков не был отсоединен. На этом этапе каналы для жил еще не утоплены.
5. Следующий шаг монтажа состоит в том, чтобы надежно прижать проводки. Для этого надо с помощью отвертки аккуратно утопить каналы. В результате у жил прорезается оплетка и при этом они будут надежно закреплены.

Важно! При утапливании проводов нужно смотреть за тем, чтобы в итоге они располагались на одной горизонтальной линии. Теперь обжим интернет кабеля завершен

Использование специальных самообжимающихся коннекторов

Современная промышленность производит также особые виды коннекторов, которые нет необходимости обжимать с помощью кримпера или отвертки. Их устройство продумано таким образом, чтобы вставленный провод обжимать автоматически.

Принцип действия применяется такой, что для вставки провода коннектор требуется раскрыть. После того, как жилы будут установлены нужным образом, коннектор складывается, одновременно выполняя обжатие провода.

Порядок работы в таком случае выглядит следующим образом:

1. Кабель очищается от внешней оболочки на несколько сантиметров.
2. Витые жилы нужно расплести и распрямить.
3. Провода вставляются не в отверстия с торца коннектора, а кладутся сверху в горизонтальные пазы согласно выбранной схеме. В каждом из этих гнезд имеются фиксаторы, которые не дадут возможности проводам случайно выскочить.
4. После того, как жилы кабеля уложены нужным образом, для того, чтобы их опрессовать, необходимо просто свести половинки коннектора вместе.

После выполнения этих действий коннектор с подключенным сетевым кабелем готов к работе.

Важно! Недостатком такого коннектора для интернета является его более высокая, по сравнению с обычными, цена. Однако его использование является гораздо более удобным

При этом вероятность выполнить неправильное соединение является ничтожно малой.

Как правильно обжать интернет кабель в домашних условиях

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. В домашних условиях это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов. Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других.

Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов.

Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт.

Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Стандартные схемы обжима

Распиновка витой пары и установка коннекторов попадает под регламент международного стандарта EIA/TIA-568, описывающего порядок и правила коммутации внутриквартирных сетей. Выбор схемы обжимки зависит от назначения кабеля и характеристик сети – например, от пропускной способности.

Благодаря прозрачному корпусу коннектора видно, что жилы располагаются в определенном порядке, а не наугад. Если перепутать пару проводников, коммутация будет нарушена

Оба вида кабелей – из 4 или 8 жил – могут обжиматься прямым или перекрестным способом, а также с применением типа А или В.

Вариант #1 – прямой 8-проводниковый кабель

Прямой способ обжимки используется, когда нужно соединить два устройства:

• с одной стороны – ПК, принтер, копировальный аппарат, телевизор;
• с другой стороны – роутер, свитч.

Особенностью способа считается одинаковая обжимка обоих концов провода, по этой же причине способ и называется прямым.

Выделяют два взаимозаменяемых типа – А и В. Для России характерно использование типа В.

Схема распиновки 8-проводникового кабеля для прямого соединения компьютера с коммутирующим устройством (HAB, SWITCH). На первой позиции – оранжево-белая жила

В США и Европе, напротив, более привычной считается обжим по типу А.

Тип А отличается от типа В расположением проводников, находящихся на 1,2,3 и 6 позициях, то есть бело-зеленый/зеленый меняются местами с бело-оранжевым/оранжевым

Можно производить обжим обоими способами, качество передачи данных от этого не пострадает. Главное – соблюдать очередность жил.

Вариант #2 – 8-проводниковый кроссовер

Перекрестный обжим используется реже прямого. Он необходим, если нужно соединить два стационарных компьютера, два ноутбука или два коммутирующих устройства – хаба.

Кроссовер применяется все реже, так как современное оборудование умеет в автоматическом режиме определять тип кабеля и при необходимости менять подачу сигнала. Новая технология называется авто-MDIX. Однако часть домашних устройств исправно работает годами, менять их нет смысла, поэтому и перекрестный обжим также может пригодиться.

При перекрестной обжимке сохраняется возможность использования типов А и В.

Схема кроссовера, предназначенная для оборудования высокоскоростных сетей (до 10 gbit/s), выполненная по типу В. Задействованы все 8 проводников, сигнал проходит по обоим направлениям

Чтобы задействовать тип А, необходимо поменять все те же 4 позиции: 1, 2, 3 и 6 – бело-зеленый/зеленый проводники с бело-оранжевыми/оранжевыми.

Для сети с меньшей скоростью передачи данных 10-100 mbit/s – другие правила:

Схема типа В. Две пары скруток – бело-голубая/голубая и бело-коричневая/коричневая – соединяются напрямую, без перекрещивания

Схема стандарта А полностью повторяет В, но в зеркальном отражении.

Вариант #3 – прямой 4-проводниковый кабель

Если для высокоскоростной передачи информации (например, Ethernet 100BASE-TX или 1000BASE-T) необходим 8-проводниковый кабель, то для «медленных» сетей (10-100BASE-T) достаточно 4-проводникового.

Схема обжима сетевого шнура на 4 жилы. По привычке используются две пары проводников – бело-оранжевый/оранжевый и бело-зеленый/зеленый, но иногда применяют и две другие пары

Если кабель вышел из строя вследствие замыкания или обрыва, можно вместо использованных проводников задействовать свободные. Для этого отрезают коннекторы и производят обжим двух пар других жил.

Вариант #4 – 4-проводниковый кроссовер

При перекрестном обжиме используют также 2 пары, причем можно выбрать скрутки любого цвета. По традиции часто выбирают зеленые и оранжевые проводники.

Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном – в домашних сетях, если нужно соединить между собой два старых компьютера. Выбор цвета жил на качество передачи данных не влияет.
