Схема электропроводки в квартире, грамотный подход

Любые работы связанные с электричеством требуют серьезного, грамотного подхода, поэтому схема электропроводки в квартире должна быть хорошо продумана и качественно выполнена . С электрики начинается ремонт в новой квартире или доме. С нее же следует начин

Составление схемы электропроводки

Оговоримся сразу: речь идет об однофазной сети с напряжением 220 вольт, которая уже подведена к частному дому площадью 100—150 м² или квартире. Проектированием и монтажом трехфазных электросетей на 380 В для больших загородных коттеджей занимаются специализированные организации. В этом случае самостоятельно браться за разводку электрики не имеет смысла, поскольку без проекта электроснабжения и согласованной исполнительной документации управляющая компания не позволит осуществить подключение к своим коммуникациям.

Итак, изображенная выше типовая схема электропроводки для жилого здания включает в себя такие элементы (начиная от ввода кабеля):

  • вводной автоматический выключатель номиналом 25 ампер;
  • электрический счетчик (желательно – многотарифный);
  • устройство защитного отключения — УЗО, рассчитанное на ток срабатывания 300 мА;
  • дифференциальный автомат на 20 А, срабатывающий при токе утечки 30 мА, — для защиты розеточной сети;
  • автоматические выключатели номиналом 10 А на освещение (количество зависит от числа линий к светильникам);
  • электромонтажный шкаф, снабженный нулевой и заземляющей шиной, а также DIN-рейками для крепления автоматов и УЗО:
  • кабельные линии с распределительными коробками, ведущие к розеткам для подключения бытовой техники и осветительным приборам.

Функциональное назначение перечисленных элементов следующее. Автоматические выключатели защищают ветви или систему в целом от короткого замыкания, УЗО предохраняет вас от поражения током, а дифференциальный автомат совмещает 2 эти функции. Последний должен устанавливаться на каждую силовую линию. Чтобы уберечь домашние электроприборы от перепадов напряжения, можете дополнить схему защитным реле, устанавливаемым после главного УЗО, как об этом рассказывает мастер на видео:

Чтобы сделать полную схему электрификации, нужно от руки начертить план дома и разместить на нем осветительные приборы с розетками. Укажите местонахождение электрощита и раскиньте от него проводку вдоль стен, отмечая каждую пару (фаза и ноль) одной линией, как это делают электрики (называется – однолинейная схема). Пример такого эскиза изображен на картинке.

Слой штукатурки

Среди профессионалов считается, что электромонтаж до штукатурных работ придумали ленивые и жадные электрики. Ленивые, потому что им гораздо проще до штукатурки как попало пробросить трассы кабелей по поверхности стен и при этом не тратить время на штробление.

Некоторые даже самоуверенно убеждают, что на этом вы существенно сэкономите, штробить данную стену ни в коем случае нельзя и приведут массу других аргументов. Однако современный монтаж предполагает расход очень большого количества кабеля и если не штробить, то в итоге все это выльется в толстый слой раствора.

Что в конечном счете обернется более существенными финансовыми затратами, нежели проход одной, двух штроб до блока подрозетника.

При этом учитывайте затраты не только на дополнительный материал (цемент, раствор), но и берите во внимание увеличение трудозатрат, а соответственно и оплату труда штукатурам. Поэтому гораздо дешевле заплатить за штробы и их последующую заделку, чем увеличивать толщину стен на несколько сантиметров

На данный момент только жадный электрик не может позволить себе купить штроборез и промышленный пылесос и работать как профессиональный электромонтажник.

Если вы только начинающий строитель и у вас действительно нет денег на дорогие и качественные модели от Хилти, Бош или DeWalt, либо вам борозды нужно сделать только в собственной квартире и более нигде, то вполне можно обойтись одной универсальной насадкой на болгарку Mechanic Air Duster.

Хотите вообще избавиться от пыли на 100% — используйте по уму бытовой пылесос и будет вам счастье.

Насадка же практически полностью заменяет профессиональный инструмент и выполняет функции отведения пыли даже без пылесоса. Ознакомиться с текущей ценой и заказать ее с доставкой на дом можно отсюда.

Рисуем схему — осветительная часть

В нашем примере, все люстры и светильники, будут располагаться в центре комнаты. Начнем рисовать, с комнаты,  номер 1 — зал. Координаты расположения светильников, длину и ширину, при наличии точные размеров помещения, можно указать сразу. Для нашего примера, конкретных размеров нет, поэтому выполним все необходимые замеры, во время первого этапа монтажа — разметки.  Для примера, покажу как искать центр комнаты. Сначала, меряем ширину комнаты, полученное значение делим пополам. Например, если ширина получилась 4 метра, делим ее  пополам, 4 : 2  = 2, получается 2 метра. Теперь, измеряем длину комнаты и так же делим ее пополам. Например, длинна 6 метров, делим пополам, 6 : 2 = 3, получилось 3 метра. Нам известны координаты середины. По заданным значениям, отмечаем центр комнаты. Я его обозначил крестиком. Аналогичным образом, размечаем все остальные комнаты. Г — образную комнату, под номером 4 (прихожая), делим на две части и тоже размечаем. Теперь, заменяем крестики на условные обозначения светильников и получаем вот такую картинку. Для завершения нашей схемы, нужно нарисовать выключатели. Для этого,  нам снова нужно подумать и определиться, на  этот раз, с межкомнатными дверями. А именно, на какую сторону они будут открываться, влево или вправо и куда, вовнутрь или наружу. Делается это для того, чтобы какой нибудь выключатель, не получился случайно за  дверью, когда ремонт  будет полностью готов. Обычно, открывание дверей делают в наименьший угол. Здесь, учитывается полезность места слева и справа, но так же не забываем  про мебель, дверь не должна в нее упираться. Итак, с дверями определились.

Теперь, можем нарисовать выключатели. Как правило, выключатели располагают внутри комнат. Чтобы открыв дверь, и войдя комнату, можно было сразу включить свет, а выходя выключить.  Управление светом конкретной комнаты, будет находится полностью в руках того, кто в ней находится. Легли спать, выключили свет, при этом не нужно выходить из комнаты. Удобно. Исключение составляют сырые и влажные помещения, например ванная комната и туалет. Здесь, выключатели выносят наружу, так как постоянное попадание влаги в выключатель, приведет к его быстрому выходу  из строя.

Рисуем выключатели на схеме, используя условные обозначения. Перед началом монтажа электропроводки, нужно будет указать на схеме, конкретные размеры выключателей, высоту и отступ от края двери.

Итак, в итоге мы получили две картинки:

  1. схема расположения розеток
  2. схема светильников и выключателей

Первый этап выполнен. По его итогам, мы имеем первую и основную часть электрической схемы.

Какие бывают элементы и способы управления системой умный дом.?

Управление системой интеллектуального (умного) дома может производиться тремя способами: беспроводным локальным, удаленным беспроводным, проводным локальным, удаленным проводным. Устройства управления идут в комплекте с системой – это графические панели управления с сенсорным или кнопочным вводом, пульты с приемниками, настроенными на определенную частоту. Не идущие в комплекте устройства, как мобильные компактные компьютеры (смартфоны, планшеты) настраиваются при помощи специального программного обеспечения для управления удаленным способом, через всемирные информационные сети.

Системой умный дом можно управлять пультом, панелью управления и мобильными устройствами

Беспроводной локальный способ управления с ограниченным радиусом производится с применением устройств управления через локальный (местный) радиосигнал, Wi-Fi или Bluetooth беспроводные радиосети. В принципе, таким способом можно управлять системой с любой точки дома и даже находясь на приусадебном участке неподалеку. Однако, в больших домах, возможно, понадобятся дополнительные радиоточки, усилители беспроводного сигнала. Управление осуществляется пультами, сенсорными панелями, мобильными устройствами (смартфонами, планшетами, ноутбуками), которые имеют встроенный или подключенный извне передатчик той или иной сети Wi-Fi, Bluetooth или фирменного радиочастотного сигнала.

На экране планшета — программное обеспечение для контроля показателей и приборов, подключенных к системе умный дом

Беспроводной удаленный способ управления доступен, если произведен монтаж системы умный дом к глобальным сетям или модулям расширения связи, обеспечивающим к ним доступ. К таковым сетям можно отнести GSM/GPRS (управление по средствам мобильной связи), мобильный интернет, специальный выделенный радиосигнал. Наличие выхода в GSM/GPRS сеть дает возможность системе отсылать СМС, ММС и звуковые сообщения на номер телефона владельца дома. Также теоретически возможно управление через голосовое меню. Средства для управления системами умного дома через глобальные сети – это, как правило, смартфоны, а также планшеты и ноутбуки со встроенными модулями-передатчиками для мобильного интернета.

Проводной локальный способ управления, в зависимости от применяемых протоколов передачи данных системы умный дом, может иметь среды передачи данных по витой паре (кабелю компьютерной сети), электрической проводке (протокол системы X10) или каким-либо другим кабелем. В каждом региональном и центральном контроллере система управления умный дом предусматривает выход для проводной связи с управляющими устройствами, а также обмена информацией с другими интеллектуальными устройствами, которые находятся у него в «подчинении». Если устройств несколько, то интерфейс расширяют при помощи коммутатора (см. выше «модули расширения связи»), создавая несколько ответвлений. Для проводного локального способа управления применяются идущие в комплекте и отдельно панели управления и выключатели (кнопочные и сенсорные), а также можно управлять через подключенный к кабелю компьютер или ноутбук.

Сенсорная панель управления системой умный дом, совмещенная с домофоном

Проводной удаленный способ управления системами умного дома – это сеть, по размерам больше локальной, то есть, управление домом происходит извне по проложенному кабелю, подключенному к внутренней сети управления. Как правило, такой способ управления применяется в управлении автоматизированными процессами корпусов зданий. В общем, для домашнего пользования этого (управления системами через региональные проводниковые сети) знать не нужно.

Подключение розеток Legrand

Теперь подходим к наиболее важному вопросу. Как выполняется подключение компьютерных розеток Легранд, lexman, и вообще как подсоединить интернет-розетку?. Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида

Для этого давайте сначала разберем общие принципы подключения информационных кабелей, а затем особенность их подключения к коннекторам разного вида.

Для подключения гнезд и разъёмов данного типа используется кабель витая пара, который имеет строго нормируемое цветовое обозначение каждой жилы. Опираясь на это цветовое обозначение, и выполняется подключение.

Практически все современные локальные сети используют для подключений разъем RJ-45. Хотя официальное название данного разъема – 8Р8С, что в расшифровке аббревиатуры означает: 8 позиций, 8 контактов. Итак:

  1. На данный момент существует два общепринятых стандарта подключения: TIA/EIA-568A и TIA/EIA-568B. Отличием между ними является расположение проводов.
  2. Для стандарта TIA/EIA-568A к первому контакту разъёма подключается зелено-белый провод, затем по возрастающей: зеленый, оранжево-белый, синий, сине-белый, оранжевый, коричнево-белый и коричневый. Такой способ подключения получил несколько меньшее распространение.
  3. Для стандарта TIA/EIA-568B чередование проводов следующее: оранжево-белый, оранжевый, зелено-белый, синий, сине-белый, оранжевый, коричнево-белый, коричневый. Данный тип подключения применяется значительно чаще.

Схема подключения компьютерной розетки Legrand ничем не отличается от общепринятых норм. При этом любую розетку можно подключить согласно обоим стандартам. Соответствующее цветовое обозначение имеется на поверхности коннектора.

  • Прежде всего, нам следует добраться до коннектора. В разных моделях может потребоваться разобрать розетку, но в большинстве до коннектора можно добраться без дополнительных усилий.
  • Вскрываем крышку, закрывающую контактную часть. Для этого, используя отвёртку, вставляем ее в гнездо для кабеля и поддеваем крышку вверх.
  • Теперь разделываем кабель и укладываем жилы кабеля согласно цветовой маркировке на крышке коннектора.
  • С усилием закрываем верхнюю крышку. Во время этого выполняется обжим жил кабеля и обеспечивается надежный контакт. После этого можно обрезать излишки жил кабеля, выступающие за крышку.
  • После этого необходимо установить информационную розетку в посадочное гнездо и закрепить ее винтами. Розетка готова к работе.

Программы, помогающие составить схему электропроводки в квартире

В сети интернет можно найти множество программ, которые помогут спроектировать домашнюю электрическую сеть. Среди них есть как бесплатные, так и те, за которые придётся выложить некоторые суммы. Среди самых известных программ, не требующих финансовых вложений, можно отметить:

  1. QElectroTech.
  2. Visio.
  3. NanoCAD.
  4. Компас-Электрик.
  5. Eagle (Easily Applicable Graphical Layout Editor).

Подобные программы можно перечислять ещё долго. Бесплатное ПО вполне подойдёт для составления поверхностной схемы электропроводки в панельной квартире или частном доме, однако ограниченный функционал не позволит начертить более сложные коммуникации. Для подобных целей следует использовать платные программы. По мнению пользователей, лучшей в этой области является sPlan.

Такую схему поможет составить специальная компьютерная программа

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Категории сложности проведений рабочих процессов

Самыми трудоёмкими работами считаются устройство стяжки на полах и штукатурка стен. Особенно сложно бывает иметь дело с поверхностями, наделёнными большим количеством перепадов. Некоторые из них ликвидируются с помощью сбивания молотком, но по-настоящему спасти положение может лишь выравнивающая стяжка или аналогичный штукатурный слой.

Чтобы провести качественную выправку стеновых поверхностей, используются штукатурные маяки. Для этого покупают алюминиевые рейки или металлические трубы небольшого квадратного или прямоугольного сечения.

В первом случае материал стоит недорого, но при покупке стоит знать, что при вынимании реек из швов после высыхания штукатурки, их уже невозможно использовать в работе повторно.

Металлические трубы стоят дороже, но процент их сохранения после демонтажа значительно выше. К тому же некоторые люди предпочитают оставлять их в растворе для большей крепости слоя.

Самым экономным способом добиться ровности стяжки считается устройство растворных маяков на полах. Но процесс этот очень кропотливый и решиться на него могут только те, кто обладает соответствующими навыками.

Малярные валики и кисти, пластмассовые ванночки с сетками для прокатки валиков. Работая с качественными инструментами можно избежать подтёков на стенах и выделения вертикальных окрасочных полос.

Проводное подключение

1. Нажмите кнопку Guide на своем геймпаде.

2. Откройте вкладку Параметры (Settings), а затем выберите пункт Параметры системы(System Settings).

3. Выберите пункт Проводная сеть (Wired Network)

4. Далее нажмите кнопку настроить сеть.

5. На вкладке Дополнительные настройки (Additional Settings) выберите команду Восстановить параметры по умолчанию.

6. Выберите команду восстановить параметры по умолчанию. При этом сбрасываются только параметры сети. Прочие настройки консоли не затрагиваются. Перезагрузите консоль и проверьте подключение к службе Xbox LIVE

Как производится разводка в квартире: основные правила производства работ

Для того чтобы подобная задача была выполнена качественно, следует составить примерную схему проводки в квартире с указанием размещения электроточек, бытовых приборов и их потребляемой мощности, линий их подключения. Именно при производстве подобной работы нагрузка распределяется равномерно по группам, каждая из которых будет защищена своим отдельным автоматическим выключателем. В отдельные линии следует выделить такие бытовые электроприборы как стиральная и посудомоечная машина. Подобные устройства требуют дополнительной установки УЗО или автоматического выключателя дифференциального тока.

Современные пластиковые щитки смотрятся довольно эстетично, легко вписываясь в любой интерьер

Способы соединения проводов в распределительных коробках

Коммутация проводки электрики в квартире может быть выполнена тремя основными способами:

  1. Обычная скрутка – достаточно простой, но не всегда удобный метод, производство которого может привести к нагреву соединения при слабой протяжке.
  2. Паянная скрутка – метод довольно трудозатратен и занимает очень много времени, однако контакт получается плотным и защищённым от нагрева.
  3. Применение клеммников. Раньше для этих целей использовались винтовые зажимы, требующие для монтажа дополнительного времени. Сегодня всё чаще встречаются контакторы WAGO, которые позволяют выполнить электромонтажные работы максимально быстро.

Вот так выглядят самозажимные клеммники WAGO

Статья по теме:

Типы разводки кабеля по квартире и от чего зависит выбор

Проводка электричества в квартире может быть скрытой или открытой (наружной). Какой способ использовать решает каждый самостоятельно, однако необходимо отметить, что скрытая электропроводка надёжнее. Такая применима в строениях из бетона, кирпича или пенобетона. Что касается бревенчатых домов или панельных сооружений, не предусматривающих штробления стен, то в них чаще используется открытая прокладка проводов. Стоит отметить, что в этом случае обязательным является использование кабель-канала, который помимо эстетической функции несёт и практическую: не даёт проводу разгореться в случае перегрузки или короткого замыкания.

Составление схемы разводки электрики в квартире

Определившись с тем, где и какое оборудование будет расположено, необходимо разбить все розетки на отдельные группы, которые будут питаться от отдельных линий. К примеру:

  1. Розеточная группа кухни.
  2. Розетка на кухне, подключаемая через отдельное УЗО.
  3. Гостиная и прихожая.
  4. Спальня и санузел.

Но отдельном листе обозначаются линии освещения. Здесь можно разделить группы на каждую комнату, однако это приведёт к увеличению количества автоматов в распределительном щите. Можно сделать отдельными кухню/спальню, санузел/гостиную и прихожую.

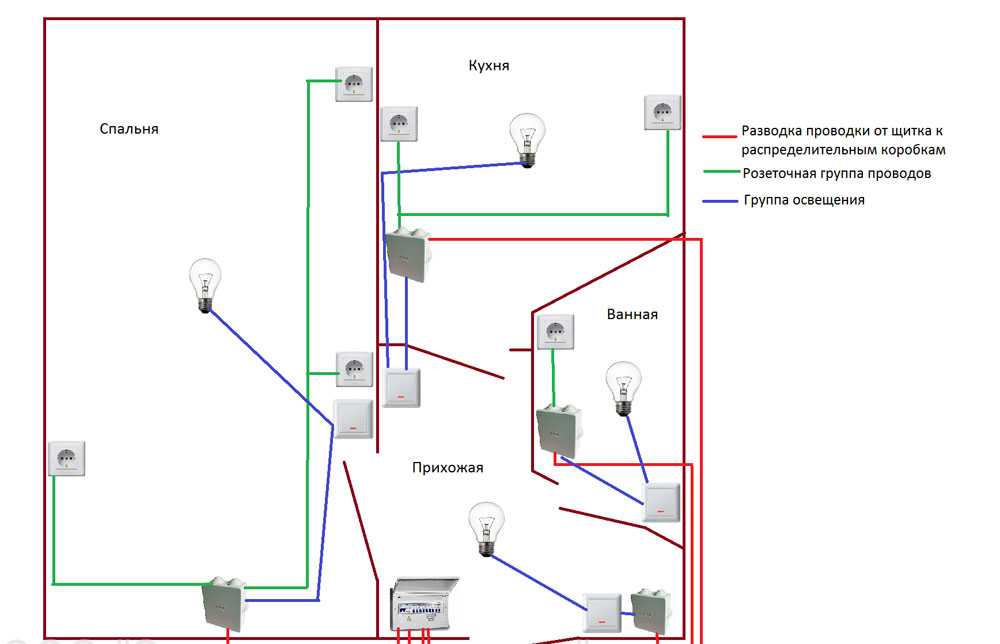

Примерный набросок схемы расположения точек электропитания в квартире

Принципиальные схемы электропроводки в квартире: примеры готовых решений

Если домашнему мастеру довольно сложно понять, как именно составляются схемы прокладки кабелей в квартире, предлагаем ознакомиться с готовыми решениями. Возможно, на их примере будет проще разобраться с этим вопросом. Примерные схемы разводки электропроводки в квартире:

С чего начинать?

Каждый опытный электрик подтвердит, что гораздо проще приступать к работе по монтажу электрощита и проводки, имея перед глазами план помещения с указанием предполагаемого размещения бытовой техники, осветительных приборов, а также розеток и распределительных коробок. Определившись с количеством и мощностью потребителей, необходимо составить схему самого электрощитка. Однолинейная схема может выглядеть следующим образом:

На этой схеме все потребители разбиты на 20 групп, для каждой из которых указаны:

  • марка провода и сечение жилы, мм²;
  • мощность;
  • потребляемый ток;
  • тип автоматического выключателя с указанием номинального тока.

Для непосвящённого такая схема выглядит достаточно сложно, поэтому можно воспользоваться упрощённым схематическим изображением расположения компонентов электрощита.

Для большей наглядности схему электрощита можно изобразить так:

  • 1 — вводной АВ;
  • 2 — счётчик;
  • 3 — нулевая шина;
  • 4 — шина заземления;
  • 5–10 — АВ потребителей.

Имея в руках такую схему, гораздо проще разобраться, как правильно собрать электрический щиток.

Расчет материалов

Помимо того, что Вам необходимо подсчитать точное количество розеток, выключателей, установочных коробок, еще нужно позаботиться о длине провода на монтаж всей электропроводки в доме.

Обязательно приобретайте длину с запасом, иначе в процессе работы может возникнуть неприятность, когда до концевой точки Вам не хватит буквально 10-15 см.

Советуем Вам рассчитывать длину с учетом следующих правил:

  • Для установочных коробок к длине добавляем 10-15 см + глубина коробки.
  • Для монтажа светильников добавляем 10-20 см, в зависимости от того, какой будет установлен светильник. Подбирайте длину так, чтобы торчащий из потолка конец можно было спрятать в светильнике, но, и чтобы было удобно выполнить соединение.
  • К длине каждого отрезка добавляем 10-15 см для соединения проводов между собой.

О том, как рассчитать количество кабеля для электропроводки мы рассказывали в отдельной статье. Вариант для ленивых — площадь дома умножить на 2, это и будет нужна длина кабеля для домашней проводки.

Монтаж проводов

Замена электропроводки в квартире своими руками, как и проложение новых кабельных трасс, — дело несложное. На предварительном этапе размечаются места установки розеток и выключателей, а также проложения кабель-трасс. Дальше необходимо:

  1. При помощи перфоратора со специальной коронкой надпилить углубления по 5 мм в местах расположения розеток и выключателей.
  2. Коронка меняется на сверло, и по подпилам рассверливается углубление размером с подстаканник.
  3. Вновь ставится коронка для выравнивания стенок.
  4. Ставится насадка-зубило, чтобы пробить штробу в стене под гофропрофиль или трубу с кабелем, канавка должна быть шире выбранного варианта на 20 мм.
  5. Кабель в защитном кожухе прокладывается по штробам, для прихватывания подойдет гипсовый раствор.

Эти рекомендации помогут вам проложить проводку своими руками.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

  1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
  2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
  3. Вводный кабель к ЩО подводится следующим образом:
    • синий провод крепится к нулю;
    • белый проводок — к верхнему контакту УЗО (то есть к фазе);
    • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

  • по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
  • ставятся распределительные коробки, выключатели, розетки;
  • кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
  • от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
  • в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

  • использование кабелей с безупречной изоляцией и самозатухающих проводов;
  • применение исключительно металлических распределительных и установочных коробов;
  • обязательная герметизация любых соединений;
  • недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
  • ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
  • монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.
