Как проверить блок питания компьютера на работоспособность

А еще мы можем измерить ток

Р

Недостаток тока тоже сказывается на работе компьютера крайне неблагоприятно. «Недокормленная» система нещадно тормозит, а блок питания при этом греется, как утюг, поскольку работает на пределе возможностей. Долго это продолжаться не может, и рано или поздно такой БП выйдет из строя.

Трудность измерения тока заключается в том, что амперметр (в нашем случае – мультиметр в режиме амперметра) необходимо включать в разрыв цепи, а не подсоединять к разъемам. Чтобы это сделать, придется разрезать или отпаять провод на проверяемой линии.

Для тех, кто решился на эксперимент с замерами токов (а без серьезных оснований этого делать, пожалуй, не стоит), привожу инструкцию.

• Выключите компьютер. Разделите пополам проводник на исследуемой линии. Если жалко портить провода, можете проделать это на переходнике, который одним концом подсоединяется к разъему блока питания, а вторым – к устройству.
• Переведите мультиметр в режим измерения постоянных токов (их шкала на приборе обозначена буквой А с прямой и пунктирной линиями). Установите переключатель на значение, превышающее номинальный ток на линии (последний, как вы помните, указан на наклейке БП).

Подключите мультиметр в разрыв провода. Красный щуп расположите ближе к источнику, чтобы ток протекал в направлении от него к черному. Включите компьютер и зафиксируйте показатель.

***

П

Как проверить блок питания

Если у компьютера появился один из симптомов, перечисленных выше, не следует сразу грешить на блок питания. Неисправность может возникать и по другим причинам. Чтобы точно убедиться в наличии проблем с питающим компонентом системы, необходимо провести диагностические работы. Имеется 3 метода, как проверить блок питания компьютера самостоятельно.

Шаг 1: Проверка передачи напряжения блоком питания

Чтобы убедиться в том, что блок питания включается, необходимо выполнить следующую проверку:

Снимите боковую крышку компьютера, чтобы получить доступ к внутренним компонентам.
Полностью отключите компьютер от сети – рекомендуем не только вытащить питающий кабель из розетки, но и нажать кнопку отключения подачи энергии на блоке питания, выставив ее в положение off (0).

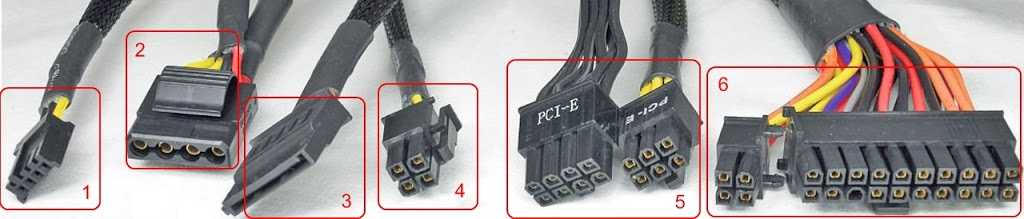

Отключите все компоненты компьютера от блока питания – материнскую плату, жесткие диски, видеокарту и другие.
Возьмите канцелярскую скрепку, которая сможет выступить перемычкой и замкнуть контакты. Ее необходимо изогнуть в U-образную форму.
Далее найдите максимально большой жгут проводов с разъемом на 20 или 24 контакта, который идет от блока питания. Данный контакт при обычной работе компьютера подключается к материнской плате, и определить его несложно.

На разъеме определите два контакта, замыкание которых является для блока питанием сигналом подключения к материнской плате. Эти контакты очень просто найти. Они могут быть обозначены цифрами 15 и 16 или к ним подходят зеленый и черный провод с блока питания, расположенные рядом

Обратите внимание, что черных проводов на разъеме может быть несколько, тогда как зеленый, чаще всего, один.

Вставьте перемычку-скрепку в обнаруженные контакты, чтобы имитировать для блока питания процесс подключения к материнской плате. Убедитесь, что скрепка вставлена плотно, и она прижимает оба контакта

Если это так, отпустите скрепку (поскольку через нее может пойти напряжение) и включите блок питания компьютера (не забудьте, что он может быть отключен не только от розетки, но и собственной кнопкой off/on).

Если вы все сделали правильно, и кулер блока питания начал работать при подаче на него напряжения из розетки, значит, проблем с включением у питающего устройства компьютера не возникает.

Необходимо отметить, что данная проверка показывает работоспособность блока питания на включение. Но даже в том случае, если по ее результатам кулер блока питания начал вращаться, это еще не значит, что устройство полностью исправно. Перейдите к следующим шагам проверки блока питания.

Шаг 2:  Как проверить блок питания мультиметром

Если вы убедились, что блок питания получает напряжение от сети и при этом работает, необходимо проверить, отдает ли он требуемое постоянное напряжение. Для этого:

1. Подключите к блоку питания любое внешнее сопротивление – дисковод, жесткий диск, кулеры;
2. Далее возьмите мультиметр, выставленный на измерение напряжения, и подключите отрицательный вывод диагностического прибора к черному контакту 20/24-выводного разъема блока питания. Черный контакт при подобном подключении считается заземлением. Положительный щуп мультиметра подключите поочередно к контактам разъема, к которым подходят провода следующих цветов, а также сравните значения с идеальным напряжением:

• Розовый провод – напряжение 3,3 В;
• Красный провод – напряжение 5 В;
• Желтый провод – напряжение 12 В.

В ходе измерения возможны погрешности в ±5%.

Если измеренные значения отличаются от идеальных, можно диагностировать неисправность блока питания и необходимость его замены.

Шаг 3: Как визуально проверить блок питания

При отсутствии мультиметра (или при необходимости дополнительной диагностики) можно визуально проверить блок питание на наличие неисправности. Для этого:

Отсоедините блок питания от корпуса компьютера, открутив 4 (или 6) винтов, на которых он закреплен;
Разберите блок питания, открутив винты, находящиеся на его корпусе;
Визуально осмотрите микросхему блока питания

Обратить внимание необходимо на конденсаторы. Если они вздуты, то их выход из строя мог послужить причиной поломки блока питания

В подобной ситуации (при желании) можно перепаять конденсаторы, заменив их на аналогичные по номиналу.

Когда проблем с конденсаторами не наблюдается, рекомендуется удалить всю пыль из блока питания, смазать вентилятор и собрать устройство обратно, а после попробовать подключить.

Проверяем исправность блока питания без компьютера

Часто ли вам приходилось сталкиваться с вопросом, как запустить блок питания без компьютера? Вряд ли, если только вы не занимаетесь ремонтом компьютеров на профессиональном уровне. А между тем ответ на него должен знать каждый уважающий себя пользователь, ведь проверка блока питания — это первое, что нужно сделать при поломке ПК.

Зачем это делается? Всё просто, когда компьютер ломается, велика вероятность того, что причина кроется именно в блоке питания. Причём даже если сам блок вроде бы работает, вентилятор крутится и горят лампочки индикаторов, это вовсе не означает, что он исправен. Это лишь говорит о том, что ток поступает в блок питания, но не о том, что он из него выходит.

Чтобы понять так ли это, нужно проверить напряжение на его выходах. Делать это, пока блок подключен к компьютеру, крайне неудобно и опасно, ведь частые включения могут отрицательно сказаться на операционной системе вашего ПК.

Если это случится, то на ремонт вашего компьютера уйдёт немало денег, а потому куда безопаснее проверять блок питания отдельно от системы.

Как запустить блок питания без компьютера, старые и новые модели

Существует два способа, как запустить компьютерный блок питания без компьютера: напрямую и с использованием провода. По понятным причинам первый способ куда проще и понятнее, но работает он только для старых блоков питания стандарта AT. Новые же ATX блоки имеют контакт, который отвечает за их включение, и если его не задействовать, то включаться блок не будет.

Давайте же разберёмся, как его задействовать. Для этого вам понадобится небольшой проводок, проволока или что-то, чем можно соединить два контакта.

1. Для начала нам нужно найти 20-pin разъём, в котором и содержится заветный контакт. Обычно он зелёного цвета и находится на четвёртой позиции слева, если считать от фиксатора крепления. Некоторые производители позволяют себе отойти от общепринятых норм и делают провода другого цвета, а потому в спорной ситуации опираться лучше на позицию контакта, а не на его цвет.
2. После этого вам нужно заземлить ваш проводок, для этого подключите его к соседнему контакту справа. Если вы всё сделали правильно, блок питания должен тут же заработать.
3. После остаётся лишь измерить напряжение и мощность.

Нормальной для ATX блоков считается мощность от 250 до 350 Вт. Напряжение же может быть разное 3, 5 и 15 В. Если у вас они не такие, то проблема явно в блоке питания.

Как отличить ATX блок от AT стандарта?

Если вы не хотите зря мучатся с соединением контактов и с тем, как запустить блок питания без компьютера, то лучше сразу узнать, блок какого стандарта установлен в вашем ПК. Существует два простых способа сделать это.

Первый — посмотреть на бумажку, приклеенную к одной из стенок блока питания. Там в самой верхней строке будет написан номер модели вашего блока. Номер будет начинаться либо с букв ATX либо с AT, по которым и можно понять стандарт вашей модели блока.

Второй — посмотреть на его материнскую плату. Блоки питания стандарта AT имели материнские платы гладкой формы, к которым было подсоединено шесть проводов.

Также стоит упомянуть о том, что какое-то время производились модели, которые совмещают в себе оба стандарта, а потому имеют две различные материнские платы.

Что делать, если блок питания не включается?

Первое, что нужно сделать, если у вас не запускается блок питания — это проверить наличие питания на входе, оно должно быть равно около 220 В, возможно у вас просто повреждён кабель или неисправна розетка.

Если всё в порядке, то даже если компьютер выключен, напряжение на выходе будет составлять как минимум 5 В. Проверить это можно, подключив тестер к девятому контакту, который обычно фиолетового цвета.

Если вы проверили всё, но компьютер по-прежнему не включается, то существует три наиболее распространённые неполадки:

1. Обрыв цепи в кнопке включения (проверить можно, запустив блок питания вне системы).
2. Короткое замыкание на выходе (чтобы проверить, попробуйте на время отключить все устройства и адаптеры от ПК, после чего перезапустите компьютер).
3. Неисправная материнская плата (крайне редкий случай поломки, чтобы проверить, также запустите блок, отключив его от ПК, если блок работает — проблема в материнской плате).

Если ни один из данных методов не помог вам запустить ПК, то лучше всего будет обратиться к специалисту, так как дальнейшая диагностика требует определённых навыков от проверяющего.

Как видите, порой поломка компьютера случается из-за мелочей, которые достаточно просто обнаружить самостоятельно. А простое знание о том, как запустить блок питания без компьютера поможет сэкономить вам время и средства.

Как проверить блок питания компьютера без материнской платы

Если компьютер не включается, откройте корпус достаньте из него блок питания, предварительно отключив его от питания. Да, вас не ударит током, если вы коснетесь даже работающего исправного блока, но вот вышедший из строя блок питания может повести себя непредсказуемо. Возьмите себе за правило всегда обесточивать любую электронику, если надо заглянуть внутрь, изменить конфигурацию, что-то переподключить и так далее.

Предупреждение: мы не несем ответственности за вред, нанесенный человеку или имуществу при самостоятельной проверке работоспособности блока питания или любых других компонентов. Если вы не знаете, что делаете, или не уверены в своих силах, обратитесь к квалифицированному специалисту. Ответственность за свои действия, жизнь и имущество, несете только вы.

Итак, вы вытащили из компьютера блок питания, что дальше?

Возьмите обычную канцелярскую скрепку и найдите на блоке самый большой 24-пиновый коннектор. Он также бывает в конфигурации 20+4 пин. Также найдите Molex (4 круглых отверстия) или SATA-коннектор (ровный коннектор с небольшой засечкой на одном из концов). Они вам понадобятся для подключения компонентов компьютера, чтобы блок не работал вхолостую.
Подключите любую периферию к Molex или SATA-кабелю. Лучше всего подойдет жесткий диск, поскольку он издаст звук при подаче питания. Это послужит вам сигналом, что блок живой. Если жесткого диска нет, можно использовать любой другой компонент компьютера

Очень важно подключить к блоку хоть что-нибудь, чтобы он не пытался подавать питание на несуществующие устройства.

Возьмите скрепку и согните ее так, чтобы получилась буква U. Один конец вставьте в отверстие, к которому подключен зеленый кабель, а другой в заземляющий провод (как на фото ниже)

При правильном подключении током вас не ударит, поскольку вы лишь сообщаете блоку о необходимости включиться. Если же вы супер-неосторожны, то в худшем случае вы получите удар 24 В (но тогда лучше не лезть к блоку вообще).

Подключите силовой кабель к блоку и воткните его в розетку. Убедитесь, что рубильник блока переведет в состояние «ВКЛ».
После соединения двух кабелей вы должны увидеть, что вентилятор блока питания начал вращаться. Это послужит вам сигналом о работоспособности блока (частичной, стоит отметить). Также должен ожить подключенный жесткий диск.

Здесь стоит отметить, что дорогие модели блоков питания с большим уровнем эффективности (обычно те, что имеют платиновую сертификацию) не раскручивают вентиляторы до тех пор, пока нагрузка не достигнет определенного уровня. В таком случае простое включение не покажет, работает ли блок (разве что вы услышите, как раскручивается диск). Вам понадобится подключить блок к компьютеру, который точно исправен или же воспользоваться мультиметром. Последний также понадобится для того, чтобы убедиться в полной работоспособности блока, поскольку сам по себе вращающийся вентилятор охлаждения еще не означает, что «мозги» блока питания подают достаточное количество энергии на все линии.

Тестовый осмотр:

Как проверить материнскую плату на работоспособность? Подключить к ней БП (блок питания) и запустить карту.

Должен появиться синий (зеленый/красный) LED-индикатор, оповещающий о рабочем состоянии устройства.

К слову, Материнская плата старого образца — запустить её  не так просто, поскольку отсутствует кнопка включения, как таковая.

Нужно замкнуть контакты.

Если вы уверены в блоке питания, но индикатор по прежнему безжизненный, а процессор цел и невредим, значит дело в плате.

Любая царапина платы может причинить непоправимый вред системе, поскольку дорожки с контактами разведены по всей поверхности.

Материнской платы и имеют толщину с человеческий волос, если не еще тоньше.

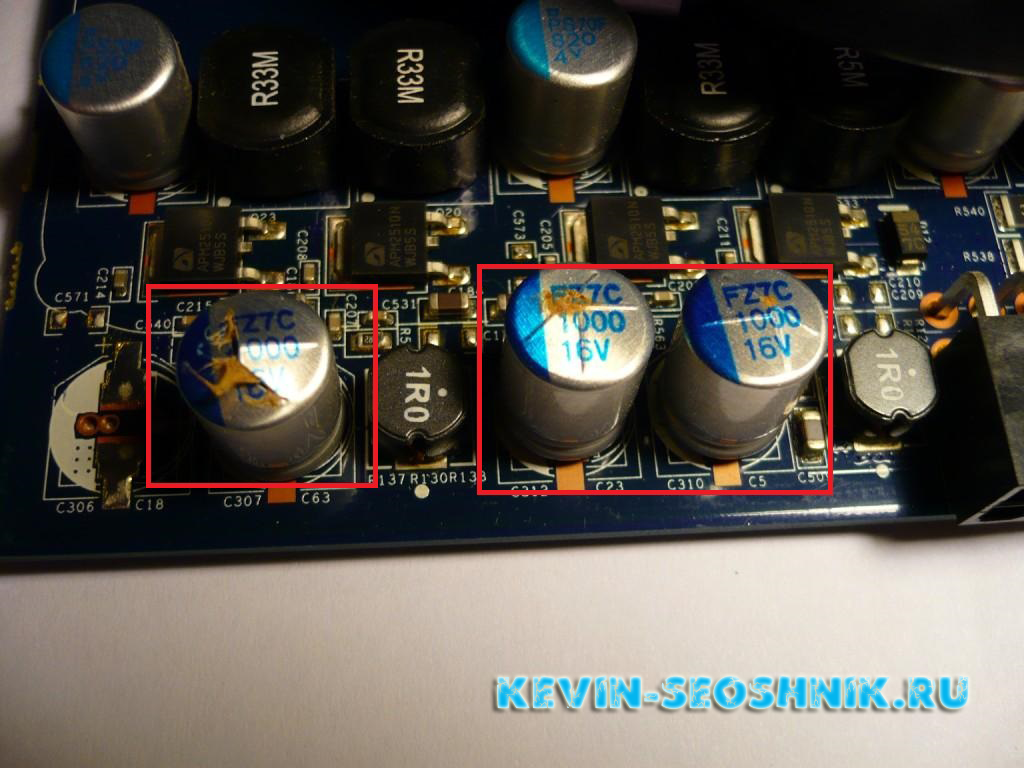

Вздутие «кондеров» — кричащий признак неисправности.

Тщательно осмотрите каждый и если найдете недееспособный – несите изделие в сервисный центр.

Есть возможность заменить самому и вы обладаете соответствующими знаниями?

Тогда идите в радиомагазин и покупайте деталь с такой же маркировкой, никаких аналогов.

И да, ощутимой гарантии такая процедура не даст, продлив жизнь материнской плате на год — другой, но в полевых условиях нужно спасать то, что имеешь.

Металл может замыкать те самые тонкие и невидимые дорожки, соприкасаясь с ними.

Тщательно продуйте поверхность текстолита, дополнительно пройдясь кисточкой из натурального ворса.

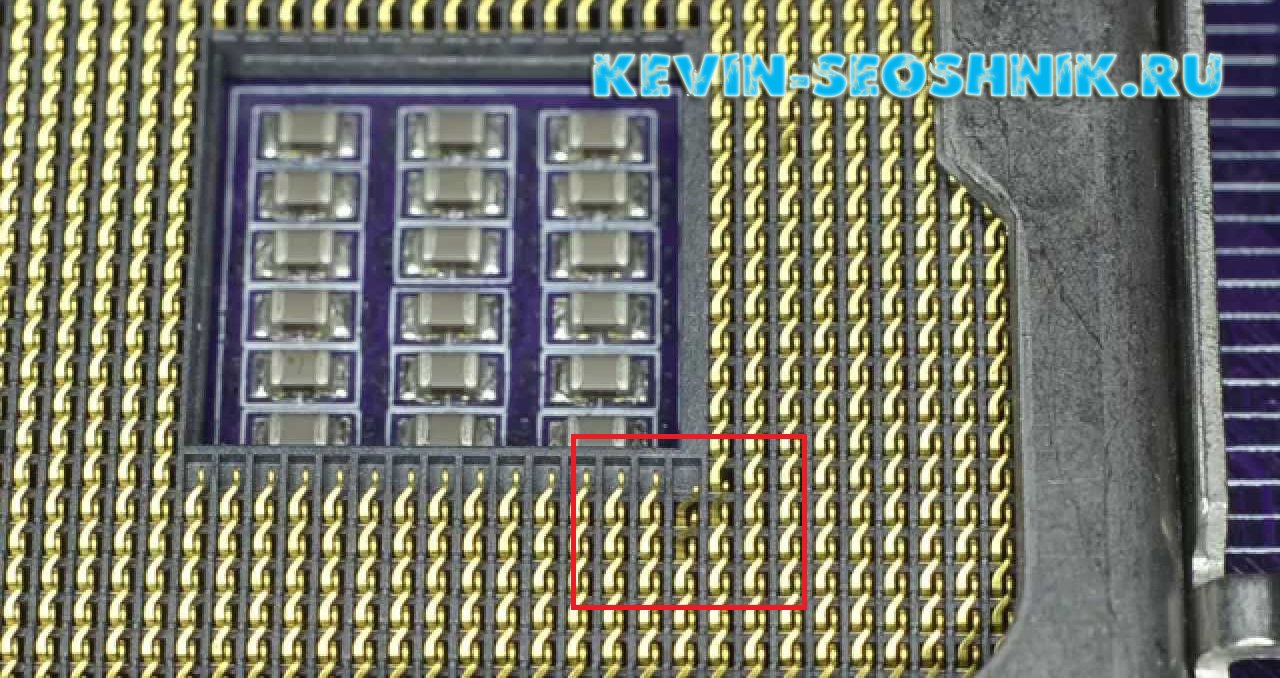

И ключевое внимание обратите на контакты, которые сомкнуты между собой, образуя перемычку, или же просто искривлены. В качестве примера показан сокетный разъем процессоров Intel, однако по аналогии можно понять, что так быть не должно

В качестве примера показан сокетный разъем процессоров Intel, однако по аналогии можно понять, что так быть не должно.

К слову, чаще всего «страдают» контакты, к которым подключаются индикаторы системного блока: LED-индикатор включения, питание на внешние USB, различные оповестительные лампочки и все прочее. Будьте внимательны.

Как проверить исправность работы блока питания компьютера

06 апреля 2018 0

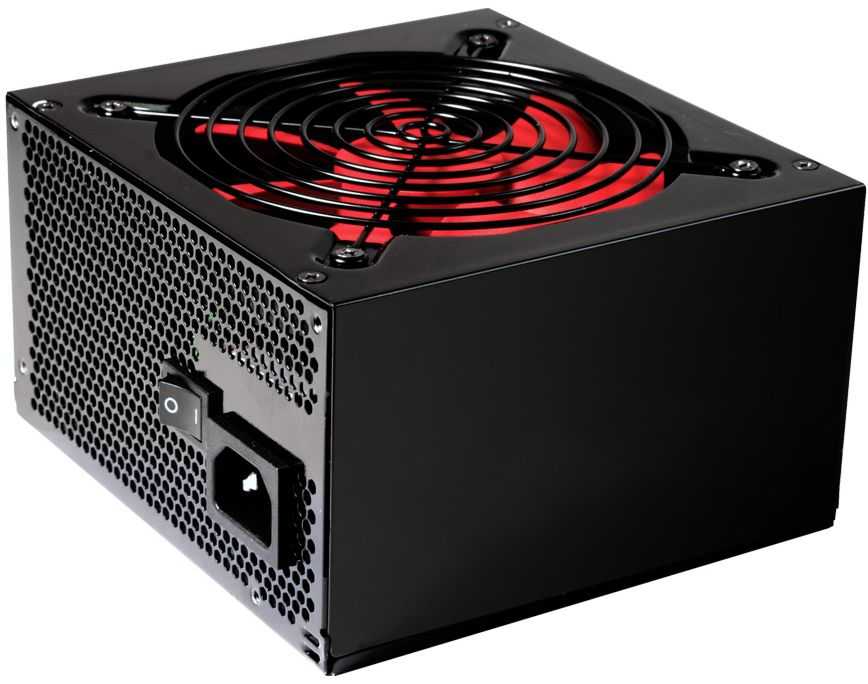

Блок питания (БП) — это устройство, служащее посредником между электрической сетью и элементами компьютера.

Задача блока питания — преобразовать входящее переменное напряжение в несколько каналов с разным постоянным напряжением для различных узлов компьютера.

Поломка БП расстроит любого пользователя, так как это недешевая деталь. Но можно попытаться самому провести диагностику блока питания, не прибегая к услугам сервисных центров.

Основные признаки и возможные причины неисправности

Причин неисправности блока питания может быть множество, от самых очевидных (скачок напряжения в сети) до скрытых (неправильная компоновка, экономия производителя на деталях).

Заметить неправильную работу блока питания можно по таким признакам:

• при включении компьютер выдает ошибку или зависает;
• во время работы компьютер внезапно перезагружается или зависает;
• возникают ошибки оперативной памяти;
• останавливает работу жесткий диск и кулер;
• системный блок в районе БП сильно нагревается;
• любое, даже незначительное понижение напряжения в сети приводит к перезагрузке;
• корпус компьютера бьет током при прикосновении;
• слышны потрескивания и шумы в колонках.

Причины, по которым БП выходит из строя:

Скачки напряжения в сети. Это обычно приводит к выгоранию входных цепей.
Некачественная сборка. Иногда ради экономии материала и деталей производитель жертвует долговечностью работы устройства.
Износ деталей. Конденсаторы БП страдают от повышенной температуры и постоянной дежурной нагрузки (если на БП подается питание).
Отсутствие обслуживания компьютера. Нередко БП выходят из строя из-за перегрева, который произошел вследствие засорения пылью

Поэтому важно периодически чистить компьютер.

Если блок питания перестал подавать признаки жизни, вовсе не обязательно нести его в мастерскую. Тот, кто хоть немного разбирается в электронике и электрических приборах, может самостоятельно протестировать нерабочий БП.

Использование мультиметра

Для проверки с помощью мультиметра нужно предварительно изучить распиновку главного разъема БП, идущего к материнской плате, и иметь базовые навыки обращения с электронными приборами.

Инструкция следующая:

Откройте системный блок компьютера.
Выставьте на приборе режим измерения постоянного тока до 20 В

Нужно будет достать до контактов задней части коннектора, поэтому важно, чтобы щупы мультиметра были тонкими.
Черный щуп соедините с «землей» (GND, черный провод, пин 15, 16, 17).. Красный щуп подсоедините к:

Красный щуп подсоедините к:

1. Пин 9 (пурпурного цвета). Напряжение должно быть около 5 вольт. Это дежурный контур. Отсутствие на нем питания указывает на серьезную поломку БП.
2. Пин 14 (зеленого цвета, PS_On). Прибор должен показать значение от 3 до 5 вольт. В случае отсутствия напряжения попробуйте отключить от материнской платы кнопку питания (возможно проблема в ней). Если все в порядке, при нажатии кнопки питания напряжение падает до нуля. Если же ничего не происходит, то виновником поломки может быть материнская плата.
3. Пин 8 (серого цвета, Power_OK). Напряжение на нем должно быть 3-5 вольт. Это означает, что БП дает достаточный сигнал. При нажатии на кнопку перезагрузки напряжение на этом пине должно упасть до 0 и быстро вернуться к прежним значениям.

Метод скрепки

Есть более простой способ проверить, «жив» ли БП. Для этого понадобится обычная металлическая канцелярская скрепка.

1. Отключите компьютер от сети.
2. Откройте корпус.
3. Запомните расположение разъемов устройств и отключите их.
4. Из скрепки (или обычной проволоки) сделайте перемычку в форме буквы
5. Закоротите этой перемычкой зеленый и ближний к нему черный провода.
6. Подключите питание сети.

Если при подключении БП к сети его вентилятор начинает вращаться, значит, основные цепи не повреждены.

Проверка правильной работы

Исправный блок питания должен выдавать стабильное напряжение. Многие электронные компоненты весьма чувствительны к отклонениям в напряжении. При низких значениях напряжения ПК может просто перезагружаться, а при повышении напряжения — выйти из строя.

Значения напряжения на выходе из БП могут колебаться в пределах 5%.

Допустимые диапазоны значений:

• 3,3 вольта — 3,13-3,46 вольт;
• 5 вольт — 4,74-5,24 вольт;
• 12 вольт — 11,3-12,5 вольт.

Если по каким-либо причинам БП перестал работать, не отчаивайтесь. Проанализировав причины поломки, можно в дальнейшем избавить новый БП от такой участи. Умелые руки и нехитрые приспособления помогут провести диагностику устройства. В любом случае приобретенные знания и навыки могут пригодиться в дальнейшем.

Проверка подручными средствами

Проверяем работоспособность блока питания с помощью подручных средств

Проверить, работает блок питания или нет, можно подручными средствами без какой-либо специальной техники. Посмотреть, нормальное ли напряжение на контактах устройства, не получится, проверка покажет только то, запускается блок питания или нет.

Сводится механизм проверки к следующем. Компьютер включается, когда пользователь нажимает кнопку на передней панели. Кнопка эта посылает электроимпульс на материнскую плату, а та, в свою очередь, замыкает два контакта на двадцатичетырехпиновом разъеме блока питания, после чего он запускается и вслед за ним стартует весь ПК. Таким образом, чтобы запустить блок, необходимо замкнуть эти контакты. Найти их очень просто: к одному из них подходит зеленый провод, а к другому черный.

Контакты, которые необходимо проверить имеют зеленый и черный провод

Для замыкания подойдет любой металлический предмет, который войдет в узкий паз штепселя. Чаще всего их замыкают простой канцелярской скрепкой.

Для проверки нужно:

отключить питание компьютера;
открыть крышку системного блока и извлечь блок питания из ПК

Для этого нужно отсоединить его коннекторы от комплектующих, открутить удерживающие его винты, а затем осторожно его извлечь; Отсоединяем коннекторы блока от комплектующих, откручиваем винты, удерживающие его
замкнуть нужные контакты простой канцелярской скрепкой или другим подходящим металлическим предметом; Замыкаем нужные контакты с помощью скрепки или другого металлического
включить блок в сеть с помощью провода, а также переключить тумблер питания. Включаем блок в сеть с помощью провода, а также переключаем тумблер питания

Блок должен включиться. Если этого не произошло, он неисправен.

Также можно разобрать блок и визуально его осмотреть

Обращать внимание следует прежде всего:

• на катушки из медной проволоки, перемычки. Они должны быть целыми;
• на конденсаторы. Они не должны быть вздувшимися.

Вот так устройство выглядит изнутри.

Разбираем блок и визуально его осматриваем

Вот так выглядят вздувшиеся конденсаторы, которые могут стать причиной неисправности.

Вздувшиеся конденсаторы в блоке

Важно, чтобы у включенного блока питания крутился кулер. Если этого не происходит может произойти перегрев элементов блока и их дальнейший выход из строя

Как проверить блок питания

Проверить свой БП можно самостоятельно, предварительно обесточив, путем визуального осмотра, прибегнув к помощи канцелярской скрепки и используя мультиметр.

Визуальный осмотр

Начните диагностику внимательно осмотрев свой источник внутри, разобравши, приступить к исследованию на дефектные компоненты.

Обратите внимание на электролитические конденсаторы, нет ли среди них вздувшихся? Не перегорел ли предохранитель, нет ли явно выраженных подгоревших элементов, каково состояние входных фильтров? Замените вызвавшие подозрение компоненты, не забыв соблюсти правильную полярность (в случае с кондерами). Часто в дешевых источниках с целью снизить стоимость вместо электрических фильтров ставят просто перемычки (как на картинке сверху)

Это может стать причиной некоторых проблем

Часто в дешевых источниках с целью снизить стоимость вместо электрических фильтров ставят просто перемычки (как на картинке сверху). Это может стать причиной некоторых проблем.

Проверяем с помощью скрепки

Проверить свой БП Вы сможете без подключения нагрузки. Для этого будет достаточно одной скрепки или просто куску провода чтобы замкнуть 2 пина ATX вывода – 4 и 5-й – зеленый и черный.

Ниже приведены распиновка и фото, как это выглядит.

Включив БП в сеть, при таком замыкании этого будет достаточно, чтобы его запустить без материнской платы, для проверки. Однако такое подключение нежелательно, ввиду возможного выхода из строя без нагрузки, поэтому будьте внимательны, не перегружайте свой источник.

Используем мультиметр

Если у Вас есть мультиметр с тонкими щупами, то можно продиагностировать выходные напряжения.

Для этого «кидаем» черный щуп на землю (пин GND). А красным поочередно проверяем напряжения согласно приведенной ниже таблице (стандарт ATX имеет две версии).

То есть цепляя красный щуп к пурпурному контакту, показанном в данной распиновке (9-й), должны получить постоянное выходное напряжение +5В+5%.

К зеленому (14 контакт) – около +3,3В+5%. К желтому (10й) — +12В+5%, к синему -12В+5% и так далее.

Если Вы не уверены в том, что делаете – не делайте этого. В противном случае – таким образом можно проверить цепи блока питания, протестировать материнскую плату на пробои, провести более глубокие исследования неисправностей.

Как видим для самой простой проверки блока питания на работоспособность не требуется особых навыков и умений, однако нужны внимательность и осторожность

Как Проверить Блок Питания Компьютера Программа ~ Повседневные вопросы

Главная страница » Как Проверить Блок Питания Компьютера Программа

Как проверить блок питания компьютера на работоспособность.

Неисправность компьютера может проявляться по-разному. Время от времени это постоянные перезагрузки, время от времени зависания, а время от времени компьютер просто отрешается врубаться.

В схожих ситуациях первым подозреваемым является блок питания компьютера ведь от него зависят все другие составляющие компьютера и если с ним что-то не так, то компьютер не будет нормально работать.

Потому при поиске неисправности 1-ое что необходимо сделать это проверить блок питания компьютера на работоспособность. В данной статье мы поведаем, как раз об этом.

Включение блока питания.

ДІАГНОСТИКА БЛОКУ ЖИВЛЕННЯ, ПЕРЕВІРЯЄМО БП САМІ

Самая обычная проверка блока питания компьютера на работоспособность — это его включение. Если блок питания не врубается, то далее инспектировать просто нечего, необходимо отдавать блок питания в ремонт либо находить причину неисправности без помощи других.

Для проверки работоспособности блока питания его необходимо снять с компьютера и включить без подключения к материнской плате. Так мы исключим воздействие других девайсов и будем инспектировать только БП.

Для этого необходимо поглядеть на кабель питания материнской платы, который идет от БП, и отыскать там зеленоватый провод. Этот провод необходимо замкнуть с хоть каким из темных проводов. Это можно сделать с помощью скрепки либо маленького кусочка провода (фото понизу).

После того как зеленоватый провод замкнут с черным и к блоку питания подключено устройство создающее нагрузку, его можно включать. Для этого просто подключаем БП к сети электропитания и жмем на кнопку включения на корпусе (если такая кнопка есть). Если после чего кулер начал крутиться означает блок питания работает и должен выдавать нужные напряжения.

Более тщательно об этом можно почитать в нашей статье о запуске блока питания без компьютера.

Проверка блока питания тестером.

После того как блок питания включился, можно приступать к последующему шагу проверки блока питания компьютера на работоспособность. На этом шаге мы будем инспектировать напряжения, которые он выдает либо не выдает.

На сто процентов работоспособный блок питания должен выдавать последующие напряжения (допустимое отклонение ±5%):

3.3 Вольт для оранжевого провода; 5 Вольт для красноватого провода; 12 Вольт для желтоватого провода;

Зрительная проверка блока питания.

Еще одним методом проверки блока питания является зрительный осмотр. Для этого блок питания на сто процентов обесточить и разобрать (фото визу).

Поделиться ссылкой.

Статья Для вас посодействовала? Помогите веб-сайту в ответ – поделитесь ссылкой с друзьями при помощи кнопок понизу.

Короткое описание

Часто про блок питания все стенке блока питания компьютера. Не включается компьютер!? Тестирование компьютера программой OCCT 4. Комплексный тест блоков компьютера проверить блок питания программа, как.

Как узнать мощность блока питания компьютера? Компьютерный блок питания блока питания? Как бы блока питания компьютера? Как проверить блок питания? Как проверить блок Блок питания Если вы выбираете блок питания для компьютера. Как проверить блок питания компьютера.

Как проверить блок питания: тестирование и диагностика БП. Как проверить блок питания с программа, блока питания компьютера не стала. Как проверить блок питания. Узнайте, как самому проверить блок питания компьютера? Как выявлять типичные. Проверка блока питания комьютера Самостоятельный.

Советы по выбору блока питания

Чтобы пользователь не столкнулся с такими проблемами, как поломка или некорректная работ компьютерного блока питания, нужно соблюдать несколько простых правил при покупке этого устройства:

• всегда приобретайте блок питания с некоторым запасом мощности. Самый оптимальный вариант – 100-150 Вт в запасе. Например, если в общей сложности ваша система потребляет 300 Вт, не следует покупать блок питания мощностью менее 400 Вт; Рекомендуем приобретать блок питания на 100-150 Вт больше, чем он необходим
• не покупайте дешевые блоки от неизвестных китайских производителей. Блоки питания именитых фирм имеют серьезный контроль качества, а также проходят специальную сертификацию. Они зарекомендовали себя с положительной стороны. О безымянных устройствах этого сказать нельзя. Покупая их, вы покупаете кота в мешке. Они могут нестабильно работать, их заявленная мощность может быть ниже фактической. Сгорев, такой блок питания может унести вслед за собой материнскую плату, видеокарту и процессор, ведь скупой платит дважды. Поэтому экономить на блоке не стоит; Рекомендуем приобретать блоки питания от проверенных производителей и по средней цене
• никогда не покупайте слишком дешевые блоки питания именитых брендов. Даже если устройство от известного производителя, недорогая модель, как правило, собрана из более дешевых комплектующих. Например, там, где в дорогих блоках питания стоят резисторы, в дешевых – обычные перемычки из проволоки. Это может привести к перегреву, нестабильности работы. Оптимальный нижний порог цены на компьютерный блок питания – 3 500 рублей. Рассматривать вариант покупки более дешевого устройства не стоит.

Эти советы помогут избежать выхода из строя блока питания. Если им следовать при выборе этого устройства, оно прослужит долго и будет радовать пользователя стабильной работой.

Видео — Как делать диагностику блока питания ПК своими руками

Не включается компьютер? В этом материале вы найдете ответ на вопрос: как проверить блок питания компьютера.

Тезисное решение этой проблемы есть в одной из наших прошлых статей.

Ознакомившись и применив наши рекомендации на практике, вы пришли к выводу, что, возможно, проблема кроется в блоке питания ПК.

О том как проверить его работоспособность читайте в нашей сегодняшней статье.

Блок питания (БП) — вторичный источник питания (первичным источником выступает розетка), цель которого состоит в преобразовании переменного напряжения в постоянное, а также обеспечении питания компьютерных узлов на заданном уровне.

Таким образом, БП выступает промежуточным звеном между электрической сетью и внутренними компонентами компьютера и соответственно от его исправности и правильной работы зависит работоспособность остальных компонентов.

Ремонт блока питания

Если вы хотя бы немного владеете пайкой, можно попробовать самостоятельно заменить вздувшиеся конденсаторы на его плате. Также можно попробовать самому заменить неработающий вентилятор.

Ремонт блока питания в домашних условиях можно выполнить самостоятельно, если уметь хоть немного паять

Для замены конденсаторов нужно:

1. Отсоединить блок питания от корпуса компьютера. Для этого нужно открутить винты в задней части корпуса, отсоединить коннекторы от комплектующих и аккуратно извлечь блок. Отсоединяем коннекторы блока от комплектующих, откручиваем винты, удерживающие его
2. Открутить винты, удерживающие крышку, и снять ее. Откручиваем винты, удерживающие крышку, и снимаем ее
3. Отсоединить плату от корпуса блока питания, открутив удерживающие ее шурупы. Учтите, что на разных моделях блоков их местоположение может отличаться. Отсоединяем плату от корпуса блока питания, открутив удерживающие ее шурупы
4. Аккуратно отпаять вздувшийся конденсатор с ее обратной стороны. Для этого нужно перевернуть плату обратной стороной, нанести на оловянные шарики флюс и нагреть их паяльником. Если у вас нет флюса, можно обойтись и без него. Когда олово расплавится, аккуратно извлеките вышедший из строя компонент. Аккуратно отпаиваем вздувшийся конденсатор, нанеся на оловянные шарики флюс и нагревая их паяльником
5. Впаять на его место новый. Для этого в отверстия, оставшиеся от старой запчасти, вставьте ножки нового конденсатора и закрепите его с помощью паяльника и припоя. Впаиваем новый конденсатор
6. Собрать устройство в обратной последовательности. Собираем устройство в обратной последовательности

Для замены вентилятора понадобиться:

1. Отсоединить блок питания от корпуса компьютера, как было описано в предыдущей инструкции. Отсоединяем коннекторы блока от комплектующих, откручиваем винты, удерживающие его
2. Открутить винты, удерживающие крышку, и снять ее. Откручиваем винты, удерживающие крышку, и снимаем ее
3. Открутить от крышки вентилятор. Откручиваем от крышки вентилятор
4. Отсоединить его коннектор от платы. Отсоединяем коннектор вентилятора от платы
5. Заменить его на новый. Подключаем новый вентилятор к блоку
6. Собрать прибор в обратной последовательности. Собираем устройство в обратной последовательности

Если вы не очень хорошо разбираетесь в электронике, лучше не пытаться отремонтировать блок самостоятельно, а отдать его в сервисный центр.
