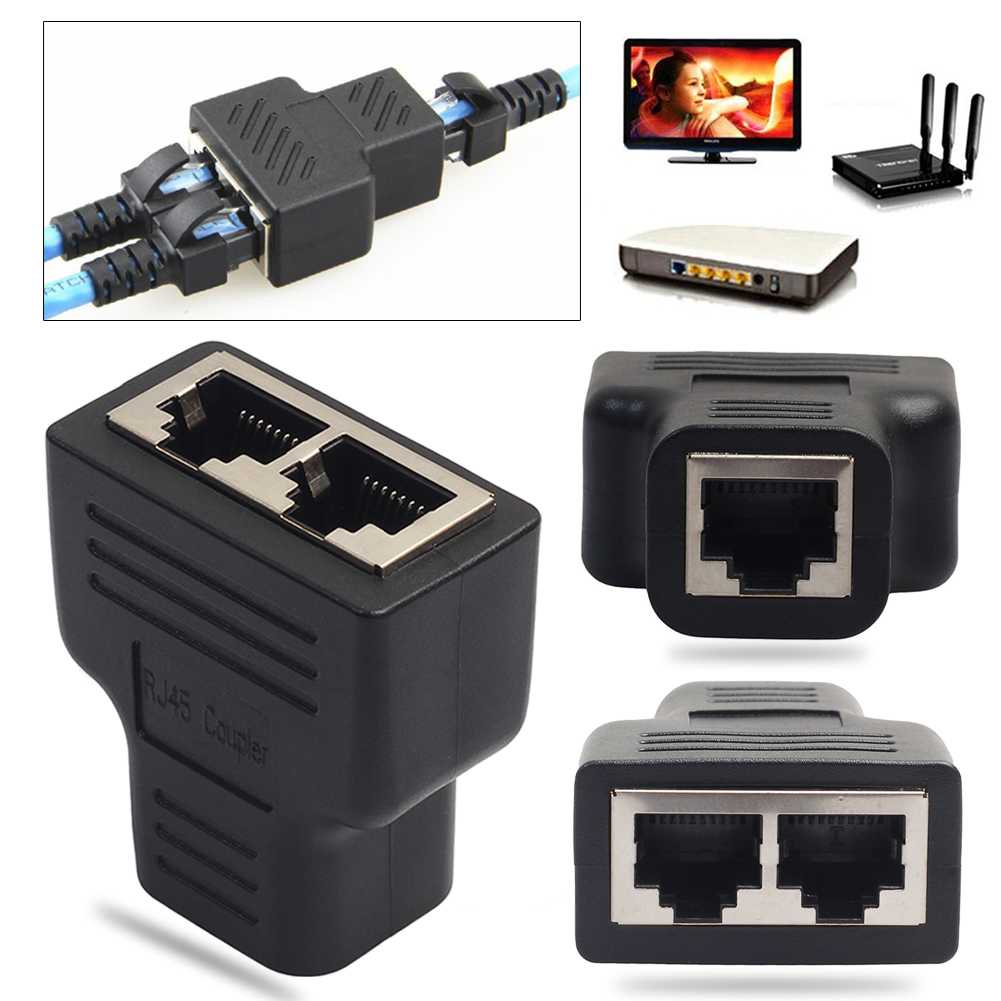

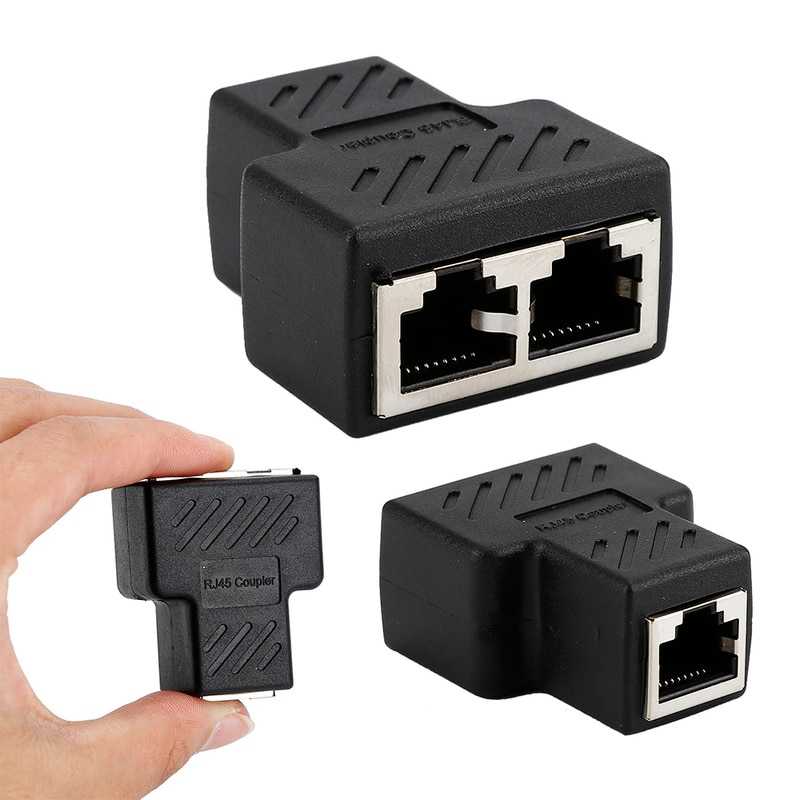

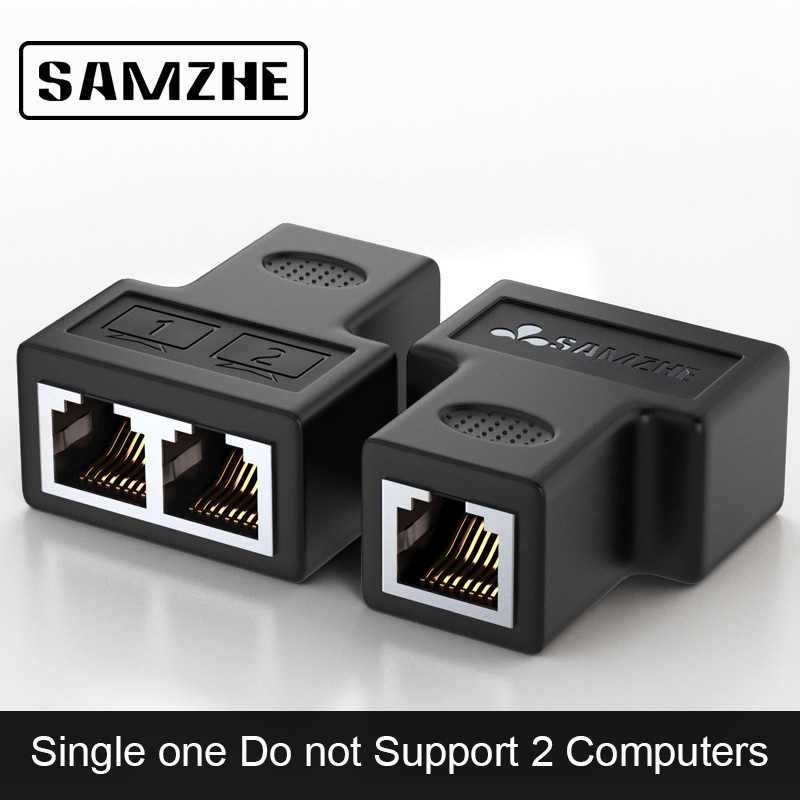

Разветвитель для интернет кабеля: что это такое, как использовать и настраивать

Нужен ли усилитель

Усилитель с регулировкой мощности

Если нужно подключить сразу несколько телевизоров к одной антенне, надо иметь в виду: с использованием сплиттера любой конструкции сигнал все равно делится пополам, а если подключено 3 тюнера, то каждому достается только треть. Поэтому в большинстве случаев надо подключить усилитель.

Он однозначно потребуется в ситуациях, когда:

сигнал имеет хорошее качество, но низкую мощность;
установлено два и более сплиттера;
используются длинные соединяющие кабели.

Усиление может оказаться вредным там, где мощность сигнала и так достаточно высока. Поэтому рекомендуем использовать усилители, имеющие возможность регулировки.

Кроме того, усилитель будет, скорее, лишним при использовании кабельного и спутникового ТВ. Для них главное – не ухудшить поступающий сигнал, а усилитель неизбежно вносит искажения.

Наконец, если сигнал критически слаб, усилитель бесполезен. Он не сможет поднять принимаемый антенной ТВ-сигнал до нужного уровня: попросту нечего усиливать.

Чтобы понять, нужен ли усилитель, необходимо измерить уровень сигнала с помощью мультиметра или хотя бы шкалы тюнера. Если уровень достаточно высок, можно обойтись без дополнительных доработок .

Особенности

Большинство модемов и роутеров поставляется в комплекте. Там уже есть сплиттер, отвечающий всем необходимым требованиям. Следуя инструкции подключают все провода.

Обратите внимание! Следует помнить общее для всех моделей правило: вход, то есть подключение линии, всегда расположен на противоположной стороне от двух других разъемов. Провод LAN предназначен для подключения к компьютеру

Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте

Провод LAN предназначен для подключения к компьютеру. Менять местами с телефонным кабелем его нельзя. Если обнаружена поломка фиксатора на разъеме провода, его надо заменить. При подключении кабель должен щелкнуть и при попытке выдернуть его, удерживаться на месте.

Удлиняем шнур с помощью соединительного переходника

Данный метод является универсальным и его можно использовать для соединения основного шнура от провайдера, либо для объединения шнура ПК, модема, роутера и т.п.

Соединительный переходник

Такие переходники называют джойнерами, они достаточно просты в исполнении, имеют вид двустороннего разъема, для штекера сетевого шнура. Для применения данного переходника, нужно чтобы концы кабелей, быль обжаты, и оснащены конекторами. Данную операцию можно проделать посредством специальных приборов, либо обычных бытовых инструментов.

Применяя данный метод, в процессе приобретения сетевого кабеля, можно попросить обжать его непосредственно в сервисе, данную операцию проделывают во всех магазинах, занимающихся реализацией подобной продукции. Имея переходник и обжатые кабеля, дальнейший процесс соединения совсем прост, необходимо кабеля подсоединить к разъемам переходника и все, работа окончена.

Кабеля подсоединенные к разъемам переходника

В качестве аналога, можно использовать переходники типа – каплеры, они являются достаточно удобными, и в эксплуатации даже намного проще чем переходники типа – джойнер, так как при их использовании нет необходимости проводить такую дополнительную операцию как обжимка кабеля

Их часто путают со сплиттерами, данному моменту нужно уделять особое внимание

Переходник типа – каплер

Ошибки, допущенные при обжатии

Неправильная рассортировка перед обжатием жилы по цвету. Некоторые недобросовестные производители цвет оплетки каждого провода делают очень тусклым, поэтому многие люди при слабом освещении путают бело-зеленую с бело-синей парой. Будьте внимательны.

Каждый проводник в коннекторе должен до предела вставлен. Внимательно проверьте все ли кончики видны.

Необходимо чтобы защитная оболочка витой пары на 0.5 мм — 0.7 мм входила в коннектор. При обжимании её также прижимают, благодаря этому вырвать проводки при вытаскивании из гнезда ноутбука намного сложнее.

Имейте ввиду, что кримпер не вечный, и с годами начинает все чаще обжимать с браком. Коннекторы также делятся на хорошие по качеству и плохие, поэтому лучше взять проверенные, не экономить. Даже опытный монтажник который знает как нужно обжать витую пару, с таким инструментом наделает много косяков.

Распайка компьютерной розетки

Правильный монтаж, вне зависимости от модели устанавливаемого элемента, позволит безопасно использовать дорогостоящее компьютерное оборудование. Если подключение компьютерной розетки будет осуществлено с нарушениями, то чувствительное микропроцессорное оборудование может быть выведено из строя. Передача сигнала от одной розетки, к другой осуществляется с помощью кабеля «витая пара».
Такое соединение позволяет передавать высокоскоростной сигнал, на расстояние до 100 метров, без потери качества.
Кабель для подключения этого устройства содержит 4 пары цветных проводов, что значительно облегчает правильную установку. Распиновка разъёма зависит от стандарта подключения устройства.
Разъём Т568А имеет следующую распиновку:
1 контакт — бело-зелёный.
2 — зелёный.
3 — бело-оранжевый.
4 — синий.
5 — бело-синий.
6 — оранжевый.
7 — бело-коричневый.
8 — коричневый.

Если используется стандарт Т568В (используется чаще), то распайка следующая:
1 контакт — бело-оранжевый провод.
2 контакт — оранжевый.
3 — бело-зелёный.
4 — синий.
5 — бело-синий.
6 — зелёный.
7 — бело-коричневый.
8 — коричневый.

Эти варианты распиновки, являются взаимозаменяемыми и совершенно идентичны по качеству передачи сигнала.

Краткое пояснение, что такое витая пара

Интернет кабель, который используют для предоставления интернета, называют витая пара. Этот кабель зачастую состоит из двух или четырех пар скрученных равномерно между собой. Жилы состоят из меди или биметалла (омедненный алюминий), толщина бывает разная от 0.4 мм до 0.5 мм. Каждая жила в изоляции. Все эти пары находятся в защитной пластичной внешней оболочке.

Сетевой кабель бывает для наружных работ и внутренних. Для наружных работ внешнюю оболочку делают значительно крепче, чтобы под воздействием внешней среды (дождь, снег, ветер, солнце, перепад температуры) провод как можно дольше прослужил. Сортируется витая пара в бухты, длиной 305 м. На базарах можно купить от одного метра.

Виды витой пары

Ассортимент сетевых кабелей для передачи данных (интернет) небольшой, но все же есть. Рассмотрим самые востребованные и популярные среди пользователей, провайдеров. Ниже на фото мы покажем варианты витой пары.

UTP — самый часто использованный кабель, потому что он недорогой и внутри помещения довольно-таки долго прослужит.

FTP – отличается от UTP наличием экрана, сделанным из тонкой фольги.

SFTP — в этот провод помимо экрана добавили оплетку из металла, чтобы не было разрывов на больших пролетах.

S/STP, STP – кабель с двойным экраном, один общий, второй экранированная каждая пара. Благодаря этому данный провод можно пробрасывать на расстояния более 100 метров. Также его используют при прокладке возле электрических проводов.

SF/UTP – Кабель, в котором сочетаются экран и оплетка из металла.

Существует одножильная и многожильная витая пара.

Минус одножильной в том, что она плохо гнется, но при этом показатели передачи данных лучше. Проще выполнить обжим, расстояния прокладки больше.
Многожильный сетевой кабель наоборот, отлично гнется, зато расстояние, на которое можно протянуть значительно меньше. При обжатии из-за хрупкости возникают проблемы, приходиться по несколько раз обжимать. Такой провод хорошо подходит для мест, где при проводке много изгибов.

Категории сетевого провода

Для проведения проводного интернета используют категории CAT5, CAT5e,CAT6, CAT6a. Определить какая категория у вашей витой пары несложно, можно просто посмотреть на внешней оболочке. Защитная оболочка бывает разного цвета: серая самая распространенная, обычная витая пара, оранжевая используется в деревянных постройках, потому что она негорючая.

Как обжимать интернет-кабель самостоятельно

Многие не знают, как обжать кабель интернета без обжимных клещей. Сделать это дома почти всегда можно самостоятельно, без использования каких-либо специальных инструментов. Кроме профессиональных инструментов по типу обжимщика и кримпера, зафиксировать коннектор можно с помощью пассатижей, клещей, плоскогубцев и даже простой отвертки. Хоть они и не так эффективны, но для разового случая подойдут лучше, чем инструмент за 2500 рублей.*

С помощью пресс-клещей

Если никакого другого инструмента нет, то можно опрессовать пресс-клещами или простыми пассатижами. Последними совершать обжим не очень удобно, но вполне возможно. Порядок работы следующий:

Взять шнур и отмерить длину, достаточную для обрезки, зачищения и некоторых других моментов;
Снять слой изоляции аккуратными движениями рук или простого ножа или щипцов. Изоляцию самих жил трогать не нужно;
Определить схему, по которой будет происходить подключение и укладка жилок в коннектор;
Расположить проводки в коннектор в соответствии с выбранной схемой и обрезать лишние концы, чтобы слой без изоляции полностью был в корпусе коннектора;
Перевернуть корпус так, чтобы разъем смотрел вниз и вставить зачищенные жилки по контакты до плотного упора;
Контакты после этого должны «пробить» все жилки, поэтому с помощью обычной плоской отвертки можно направить их глубже на ножки;
Аккуратно зажимать фиксатор коннектора с помощью пассатижей или пресс-клещей;
Заняться обжимкой второй стороны кабеля, если это необходимо;
Оценить качество работы и фиксацию, проверить кабель на работоспособность.

Опрессовка витой пары

С помощью отвертки

Если инструментов нет вообще, то, скорее всего, найдется хотя бы отвертка, которой также можно совершить процедуру. Порядок действий таков:

Выпрямить кабель и зачистить часть внешней оболочки;
Отмерять расстояние жил по вилке коннектора;
Отрезать жилка так, чтобы они были одинаковой длины;
Вставить кабель в торец наконечника так, чтобы все жилки зафиксировались по направляющим каналам до упора;
Внешняя изоляция должна попасть под корпус коннектора;
Далее обычной отверткой плоского типа контакты корпуса утапливаются к жилкам;
Остается проверить установку на работоспособность.

Фиксация наконечника с помощью отвертки

Самообжимающийся коннектор

В продаже есть и специальные коннекторы, которые обжимают сами себя и не требуют абсолютно никаких инструментов под рукой. Для их использования снимаю верхнюю изоляцию кабеля и обрезают проводки. После прокладки жилок в каналы корпус защелкивается и все проводки «топятся» в контакты. Все это возможно благодаря двум шарнирным половинкам.

Самообжимной коннектор RJ45 Corning CAXISS

Плюсы и минусы

К несомненным преимуществам относят то, что ADSL разветвители обеспечивают качественную связь, которая невозможна без их использования. Старшее поколение интернет пользователей помнит, что раньше любой вход во всемирную паутину блокировал телефон, в трубке были слышны непонятные звуки, восстанавливалась связь только после отключения от интернета. Сегодня таких проблем уже нет.

Стандарт сигнала и протоколы претерпели кардинальные изменения. Современная схема ADSL подключения адаптирована под стандартные коммуникации. Но до конца избавиться от помех пока не получается при использовании линии одновременно всеми устройствами.

Обратите внимание! Сплиттер же позволяет находиться в интернете и при этом спокойно говорить по телефону

Несведущие люди задаваясь вопросом «что это такое — АДСЛ сплиттер, какие плюсы и минусы он имеет», не до конца понимают его важность в системе коммуникации. Без него не получится нормально подключиться к телефонной линии

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Без него не получится нормально подключиться к телефонной линии. Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке

Претензии могут возникнуть только к качеству исполнения. К минусам сложно отнести стоимость устройства. Оно входит в цену модема при покупке.

При выходе из стоя его замена не станет ударом по семейному бюджету. Экономить на покупке не стоит. Сплиттер от авторитетного производителя не сильно отличается по стоимости от продукции сомнительного качества. Покупать лучше хорошую модель.

Схемы подключения

Подключить усилитель можно несколькими способами. Выбор зависит от имеющегося оборудования и возможностей пользователя.

Вариант № 1

Эта схема самая простая. Используется там, где надо усилить сигнал от комнатной антенны в квартире или от пассивной внешней (например, закрепленной на стене многоэтажки с помощью каркаса).

Подключение выполняется следующим образом:

С помощью коаксиального кабеля антенна соединяется с внешним усилителем (желательно через грозозащиту).
Через входные и выходные гнезда аналогичным способом подключаются друг к другу телевизор и усилитель.
Адаптер питания усилителя подключается к электросети через бытовую розетку.

Если требуется к одной антенне подключить два телевизора, нужно дополнительно применить делитель (он же сплиттер SAP, на жаргоне телемастеров – «краб»). Это устройство подключается на участке кабеля между усилителем и телевизором и равномерно делит мощность сигнала между двумя каналами передачи. Для наземного цифрового вещания достаточно «краба» с рабочей частотой от 5 до 1000 МГц.

Но при этом надо помнить следующее:

если усилитель получает внешнее напряжение на участке сети после делителя, проход питания не нужен;
если же усилительное устройство запитывается от приставки или телевизора, нужен не сплиттер, а ответвитель (TAP), способный разделять напряжение, идущее вовне от сигнала, поступающего внутрь системы.

Количество подключенных объектов в этом случае зависит от числа выходных гнезд делителя. В магазинах телевизионной техники можно найти «крабы» на 8 подключений. Если требуется большее число приемников, придется строить телесеть с дополнительными разветвлениями, промежуточными усилителями и пр. Такая работа выполняется уже профессиональными телемастерами.

Вариант № 2

Если используется SWA (плата усиления на антенне с питанием по фидеру), схема будет выглядеть так.

Подключение производится в следующем порядке:

Соедините кабелем антенну и сепаратор, отделяющий внешний сигнал от рабочего напряжения.
Подключите блок питания. Это нужно, если усилитель не получает мощности от приемника или ресивера.
Соедините сепаратор с ТВ-приемником.

Если надо подключить два и более телевизора, то сигнал после сепаратора можно пустить на разветвитель.

При этом имейте в виду, что питание, проходящее через грозозащиту на блок усиления антенны, – неизбежное слабое место конструкции. При коротком замыкании придется заменить предохранитель от молний.

Вариант № 3

В том случае, если под рукой есть магистральный усилитель, то принцип разводки аналогичный прошлому, но с нюансами.

Соедините оборудование между собой в таком порядке:

Подключите пассивную антенну к грозозащите.
Сигнал, прошедший через предохранитель, идет на магистральный усилитель, а затем подается на блок сепаратора и далее на телевизор или приставку.

При необходимости далее подключается делитель на нужное число гнезд.

Ниже представлена короткая, но емкая видеоинструкция по правильной распайке всех компонентов.
